看了一下这个论坛的人气，哎！闲来无事，我还是来加点人气吧。& y0 B1 A, u3 _& ~& x0 V
& F- z6 @- B3 x1 _" I: ] T8由于是对开门设计，后门玻璃的视线不好，物理后视镜效果一直我心里的一个改进点。现在的电车或高级点的油车都会配置流媒体后视镜，该设备在可视面积、雨天、夜晚效果都要好于物理后视镜，更关键的是在房车或者床车这种后车厢有遮挡的车型里，流媒体后视镜几乎成了最优解。
8 d& j( k6 o! ^; W8 |7 L$ C' n" j 一直没有安装的主要原因还是钱包问题，海康的M系列效果很好，但动则一两千的价格，让我望而却步。最近在小黄鱼上寻找平替，找到了好几款车型拆车件，比如什么凯迪拉克、本田、丰田、马自达的，价格都在300以内，最便宜的135元，哈哈，简直太是我的菜了。
! V! N0 S$ O9 V' H 选择的几个关键点：1、后视镜支架是否可以适配原车的；2、后摄像头的安装位置和固定方式；3、如何布线；8 N! q! K4 D/ k) f8 S/ ~
我的实操方案如下：

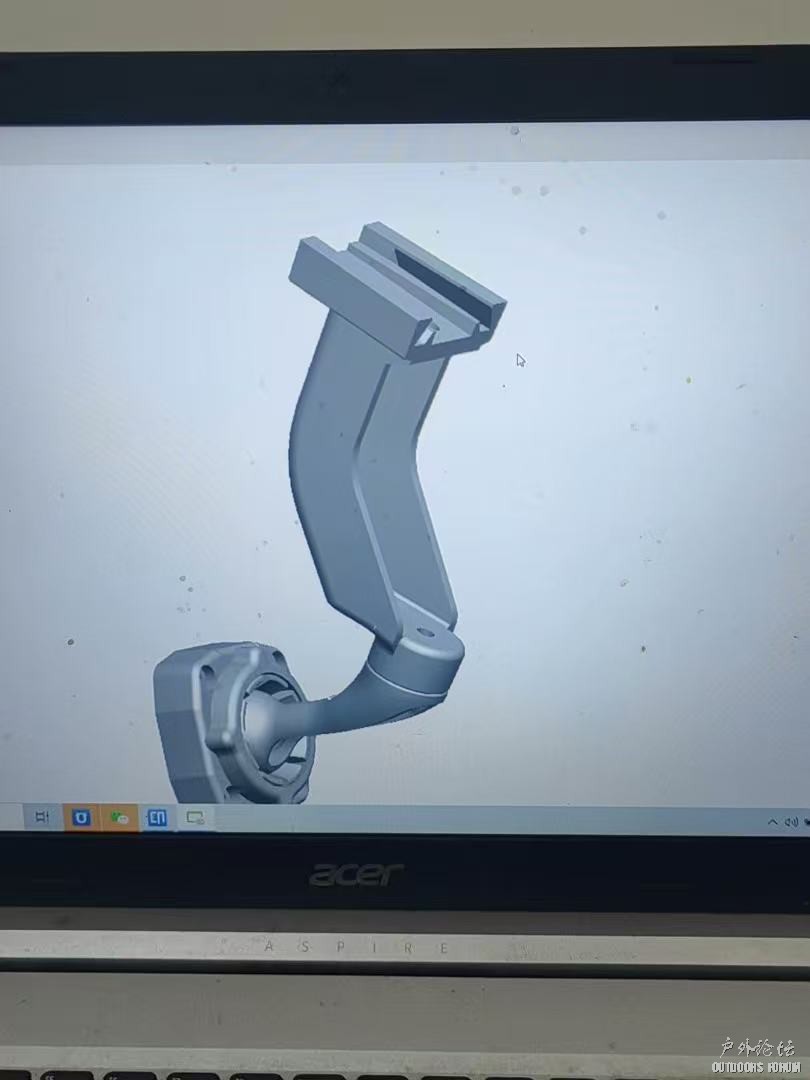

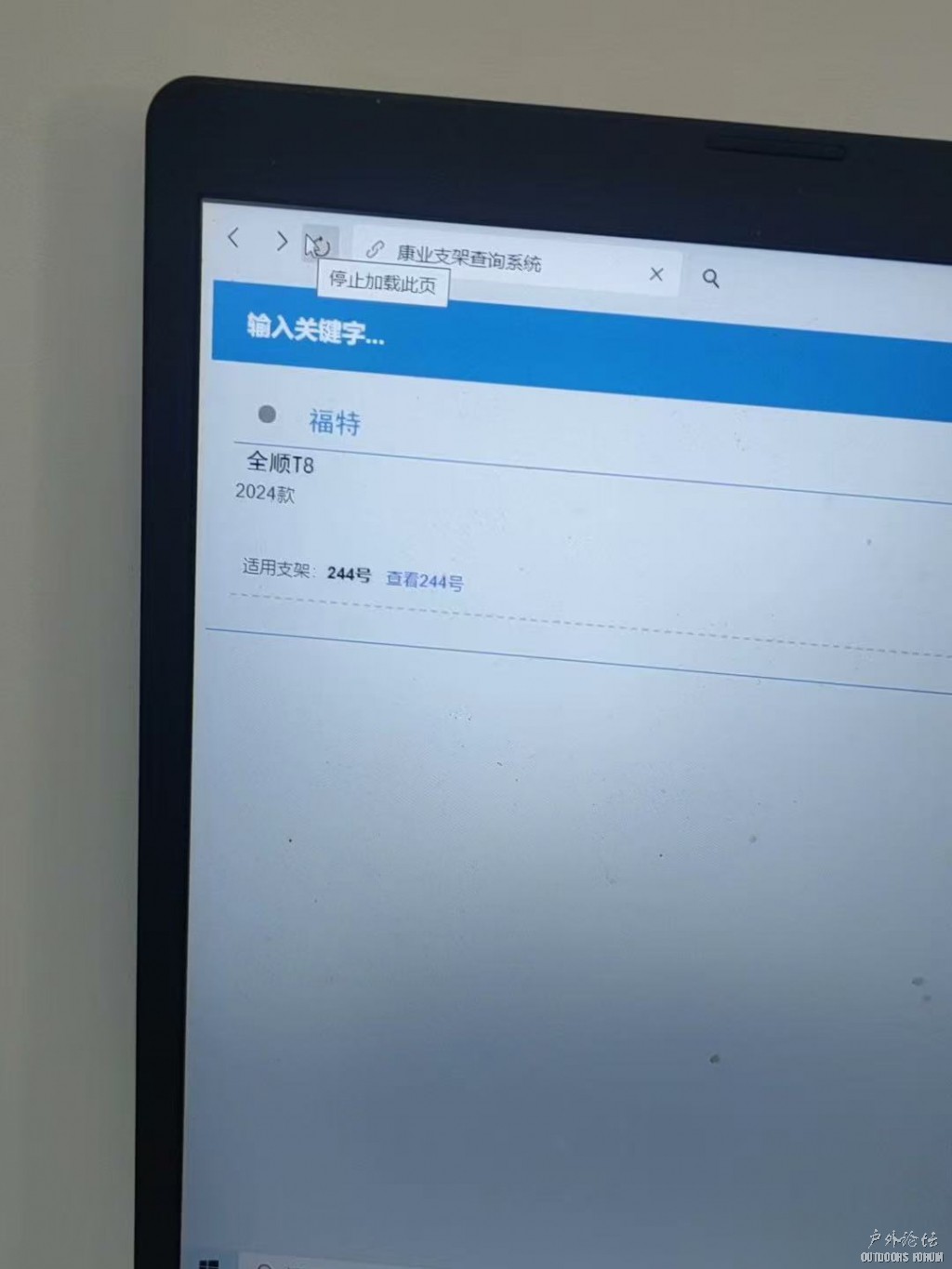

. G5 E7 N1 y* h2 ^/ T1、选了一款马自达的后视镜，主要是卖家说可以适配T8的安装支架：
! v' I [0 Y- X8 Q5 i0 c* S( u
/ t A1 w* ^, @
& v+ U, [# U: \( o
) |. H9 S. N; O9 q, m1 R- d m
2、后摄像头的安装位置和固定方式：

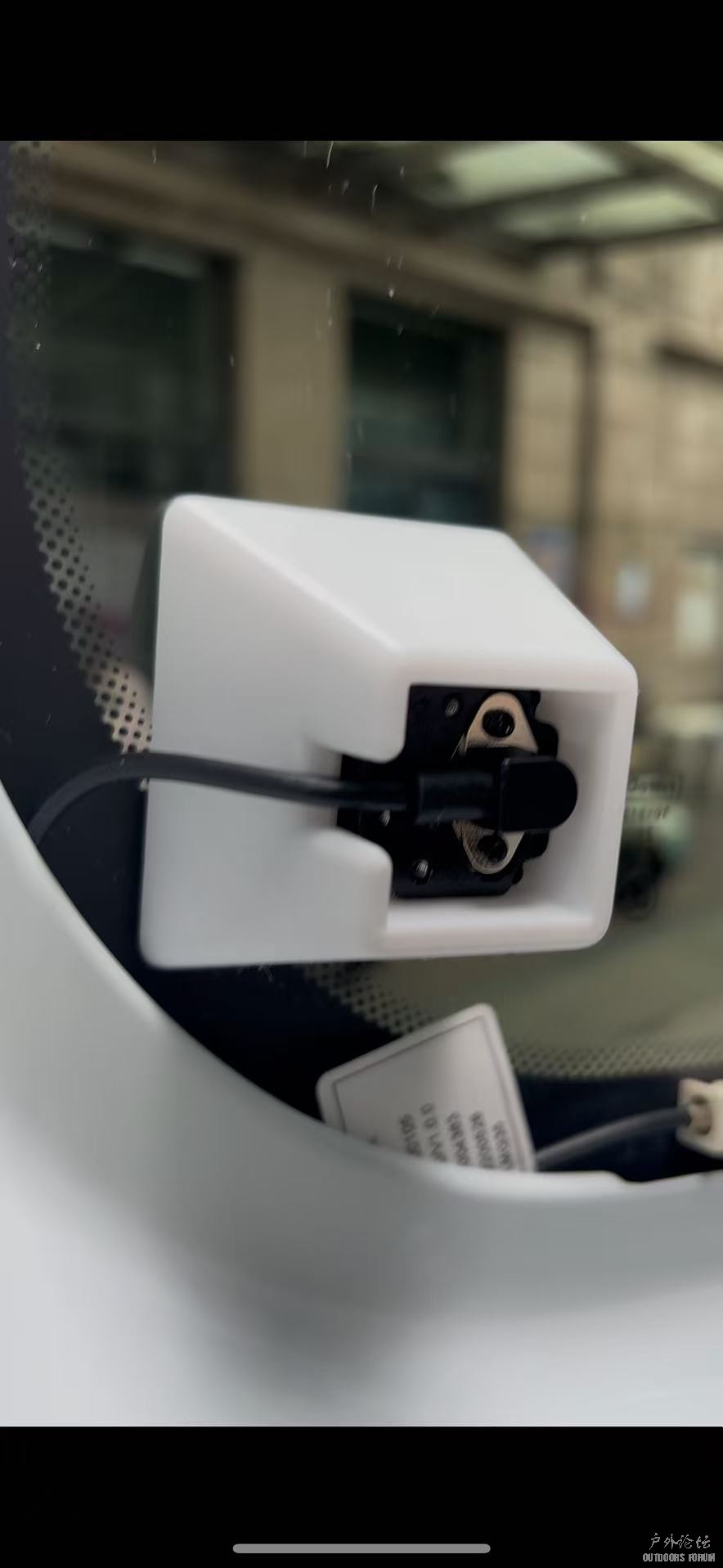

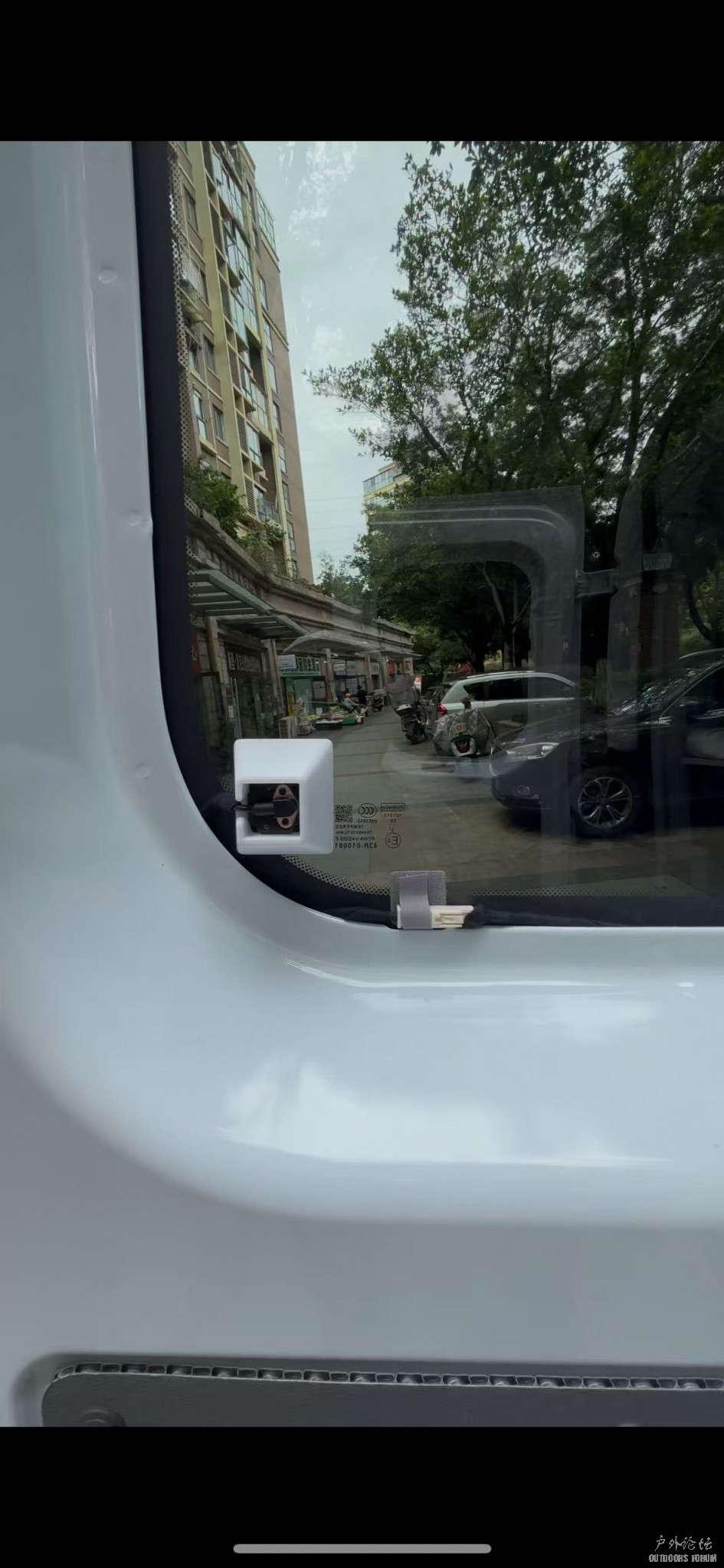

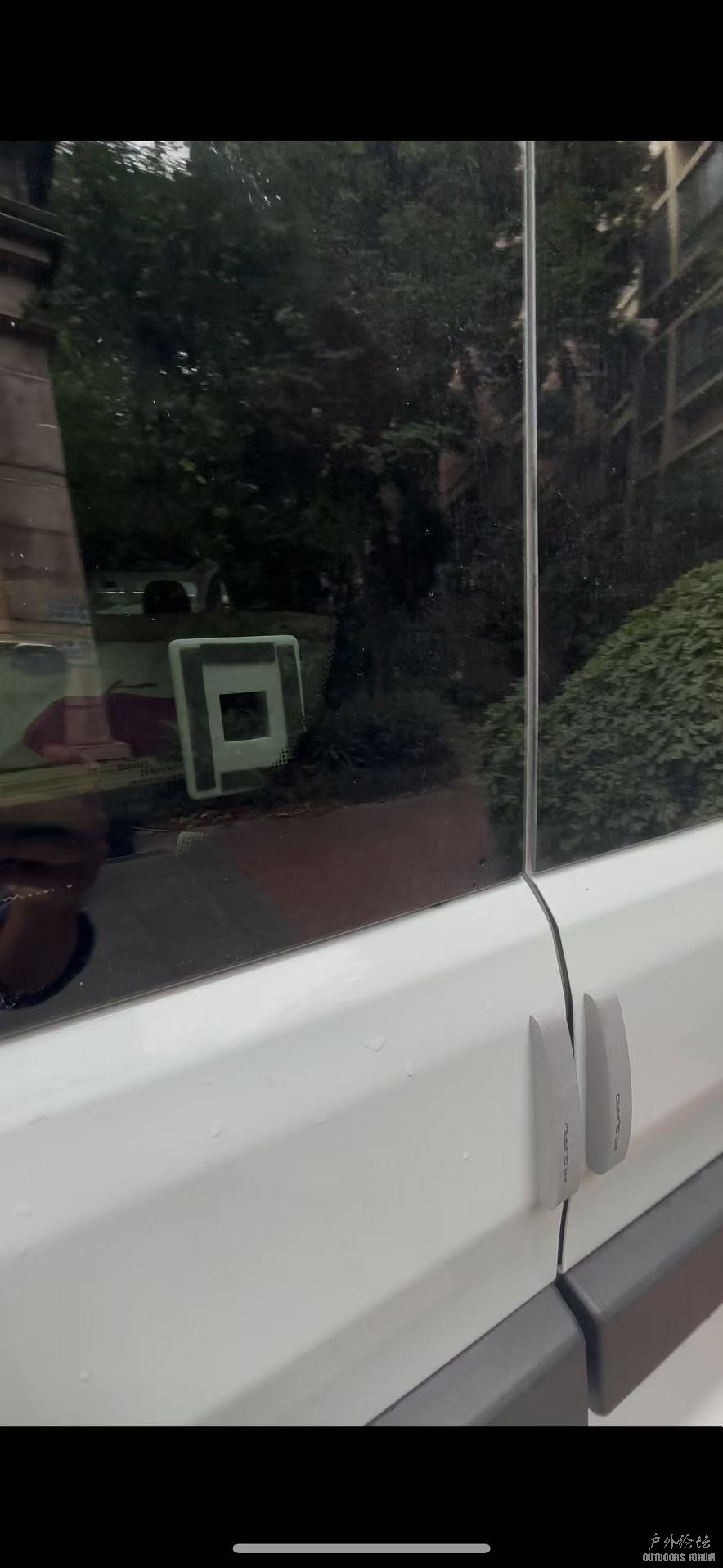

( F2 z3 x9 [4 t" r( d5 ]5 f 采用后窗下沿最贴近物理后视镜的观察位置，3D建模一个摄像头的基座，拓竹3D打印，然后双面胶贴在后窗玻璃上。' J. K* A# Y' m+ j
) L$ E' R% x* `# s! \. b+ A* l% m, @) c7 T% {# y
2 ~ _. L, ], m$ ^- X
, q2 f$ w# Z4 u; P7 C
3、如何布线

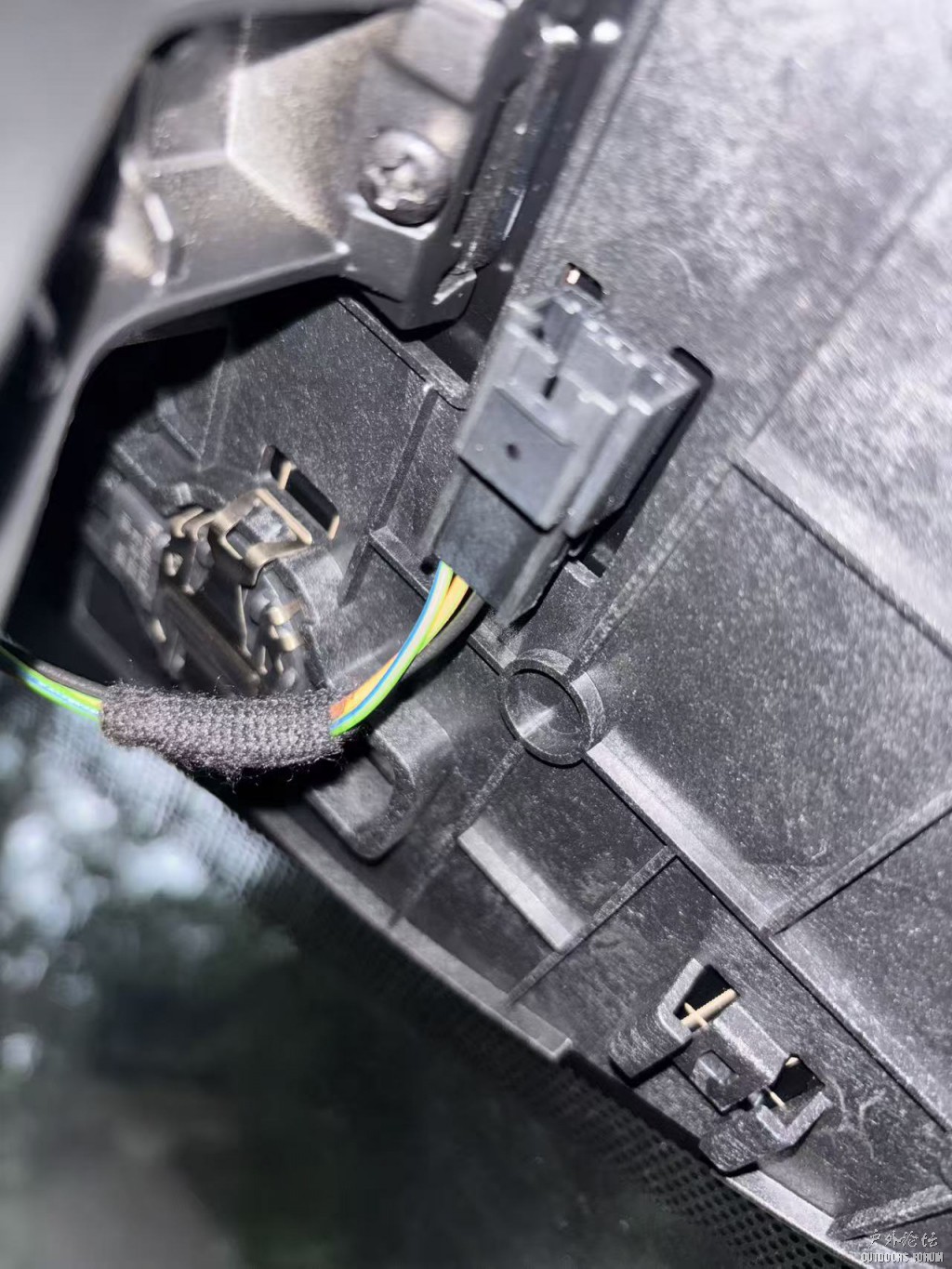

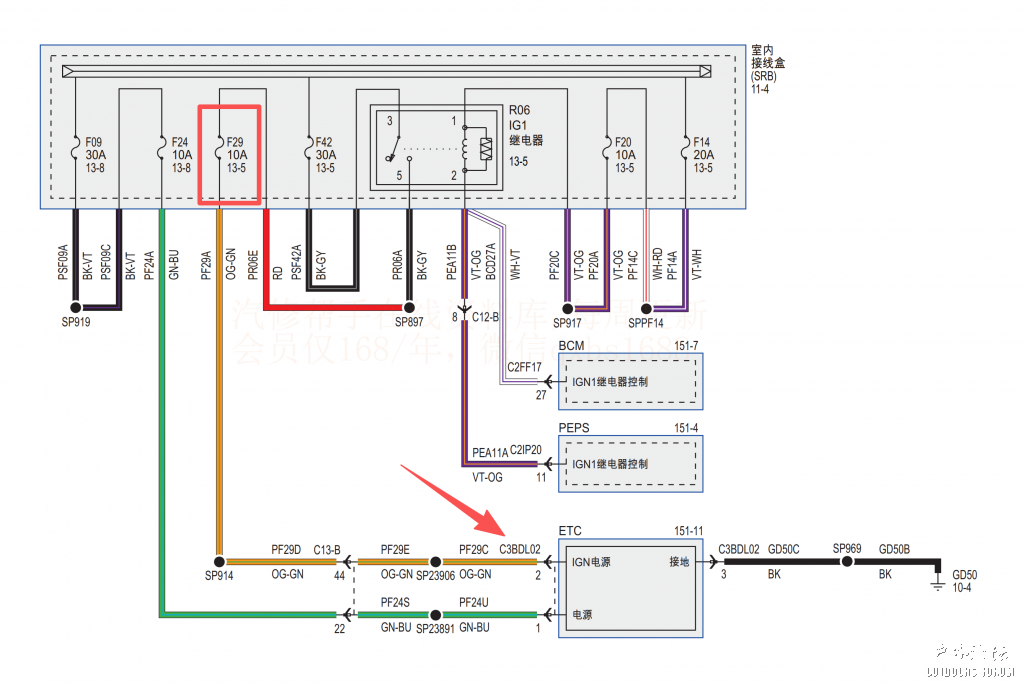

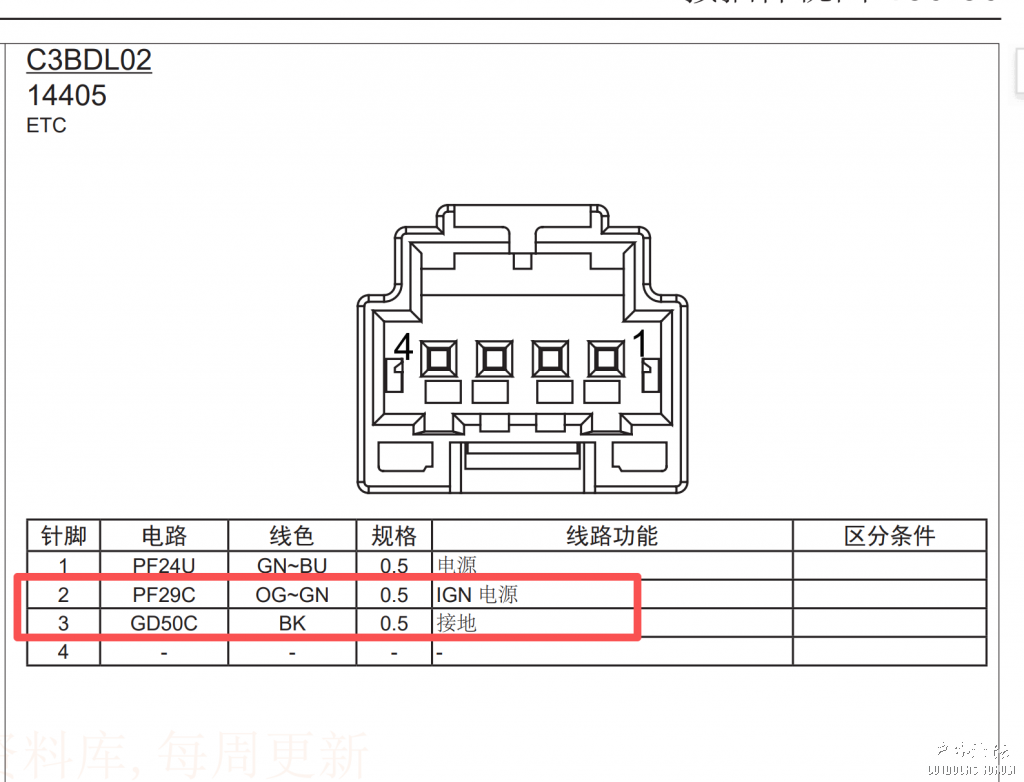

3 Y, W/ ]1 N/ U' z2 I% _ 1）该流媒体后视镜主体需要12V供电和通过LVDS同轴电缆连接后端摄像头。供电我通过查看T8电路手册发现，其后视镜功能盒里的ETC插座空闲，里面有IGN VCC和GND两根型号线，可以给流媒体后视镜供电（ACC控制上下电，完美）。流媒体后视镜额定工作电流不大于1.2A，实测几百毫安，该VCC电源线0.5平方毫米，长期安全载流：4~5A，且上端供电保险丝10A，可以承受。
4 D3 h& u- U- V' r% J# R
. s4 f# S2 S* J' q6 b, ?8 W/ p( R; J: \
6 H9 D8 }) ]2 Y0 b# w
) B# j4 F* N% C% `3 l- U" [& C0 B
{; a8 M" D+ B$ b& N% \1 m! f' R

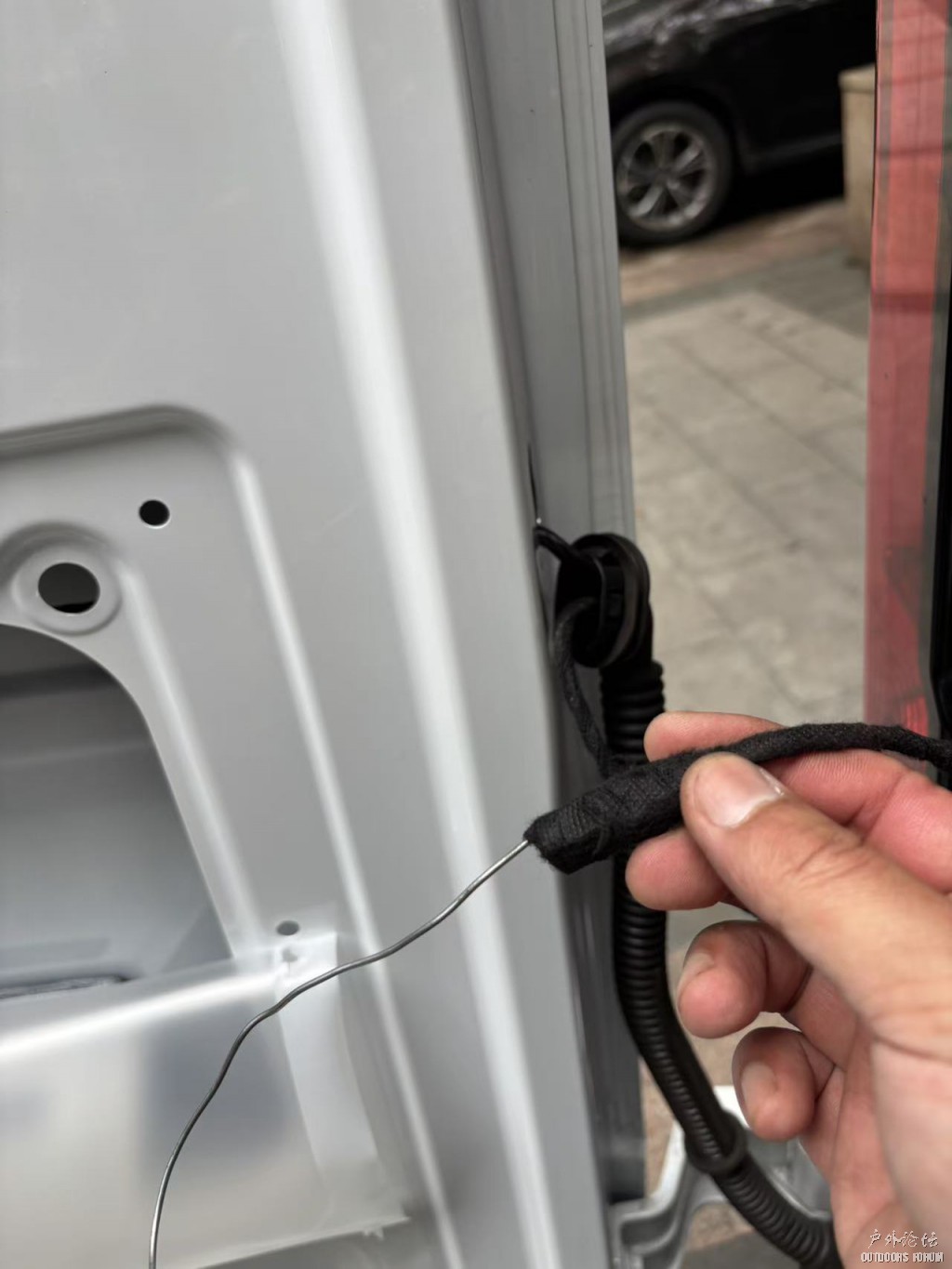

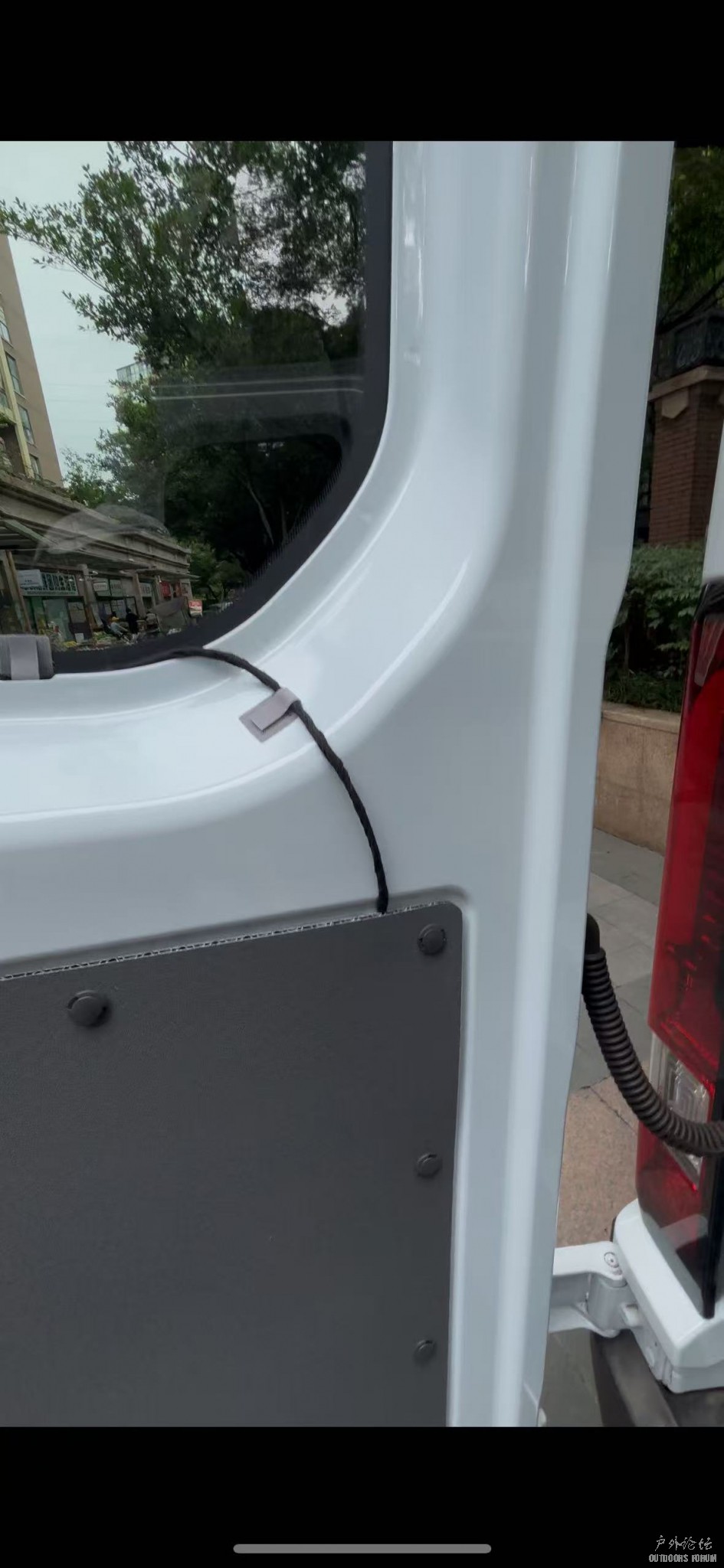

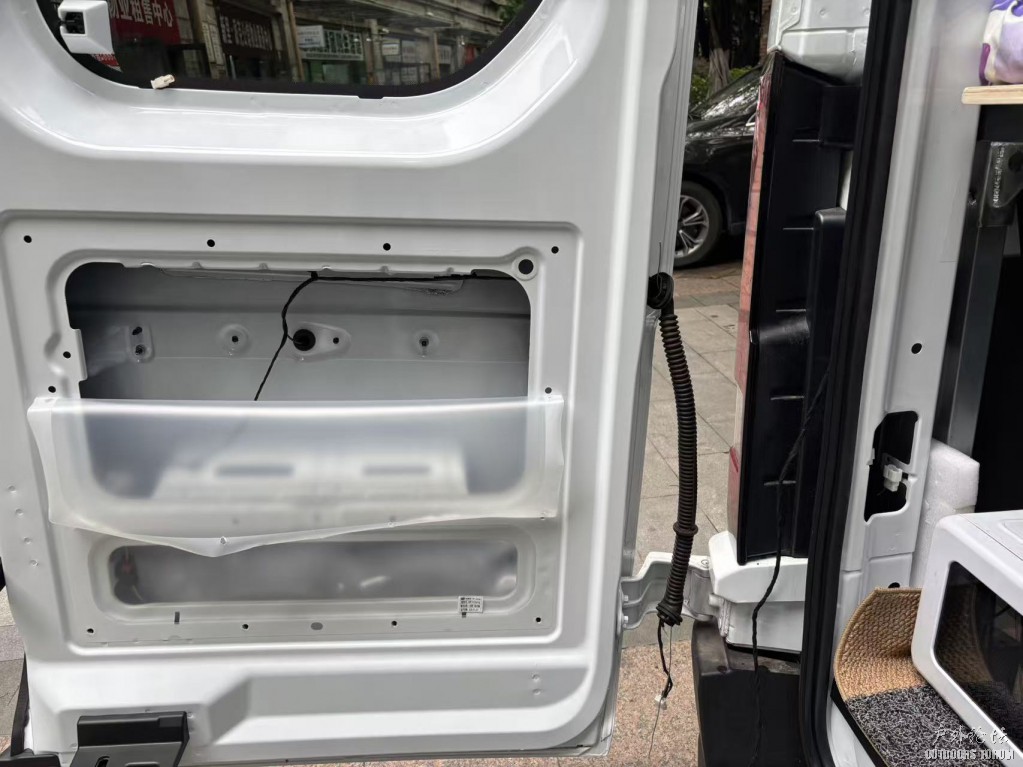

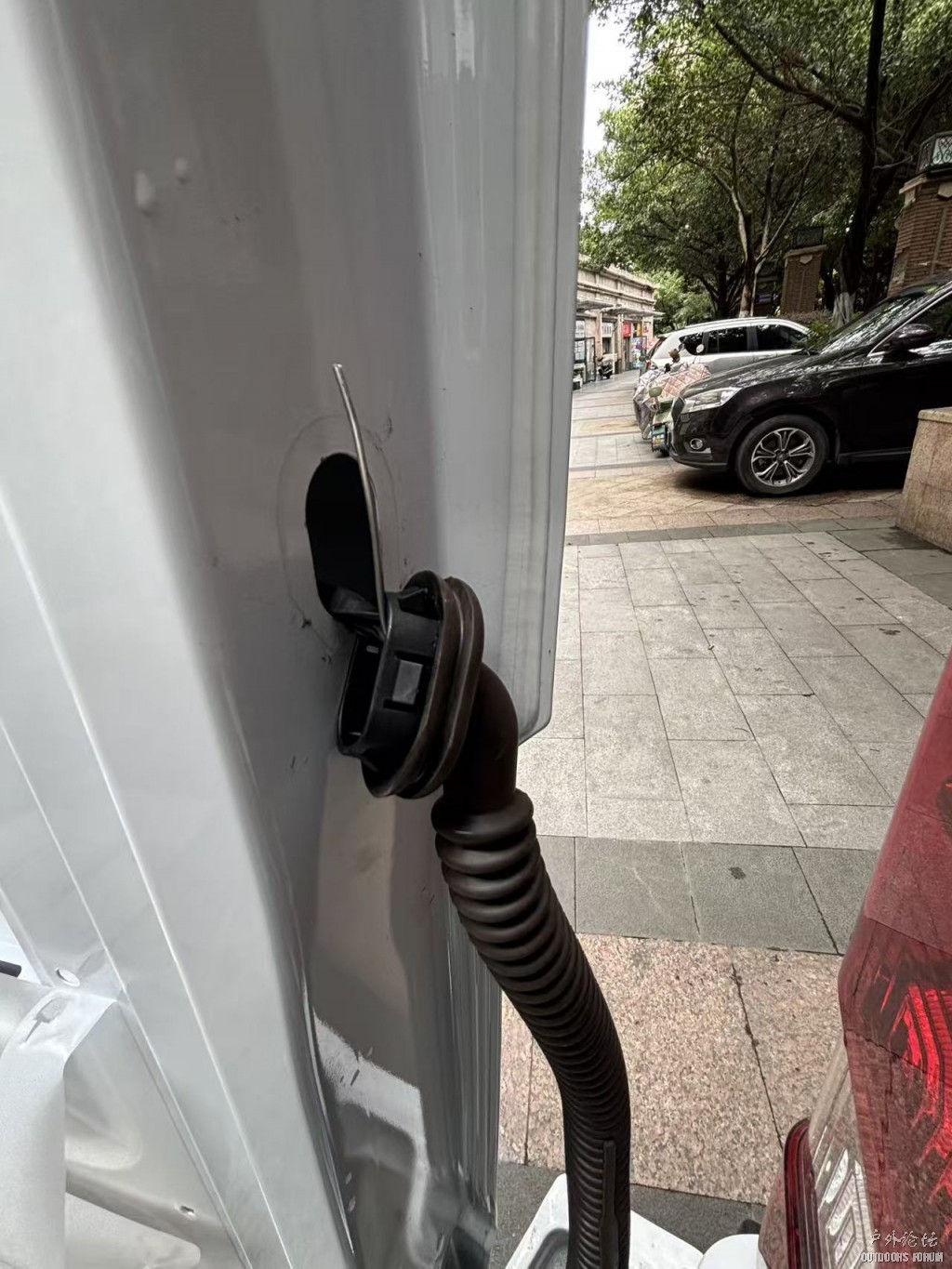

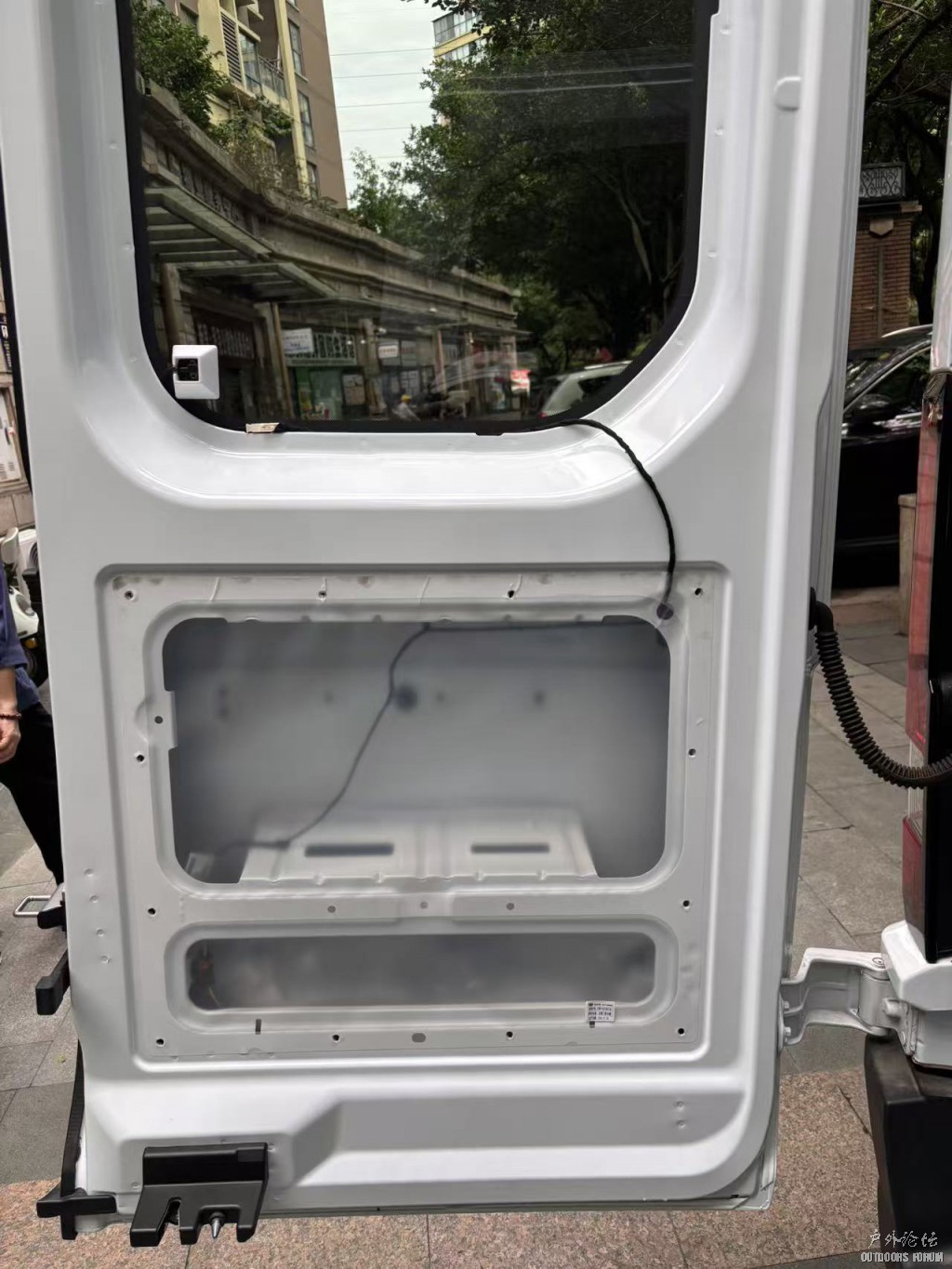

2）LVDS同轴电缆布线：难点主要在后门合页处的防水线缆胶管的穿线。! ~' l/ i% g7 f3 M
" u+ C4 s8 G. k" N
- S; j# ?* @, b( [4 `( e# m/ f
8 u) ~" S* z$ P& B8 Y; I
& f: R' l8 J4 G M2 p
2 A1 I( a" [1 a$ Y) S$ W( @7 w
9 N; r; B) P; N: j# T
) F' c8 T: `8 p3 @
6 V. _ `5 g2 P) w. H/ \& U9 w% J
% `) U7 P D |4 B
8 x. j: y0 M4 \( n* L: ^! j6 P; \
. k9 J6 F0 T! X# M! y) M5 G5 S

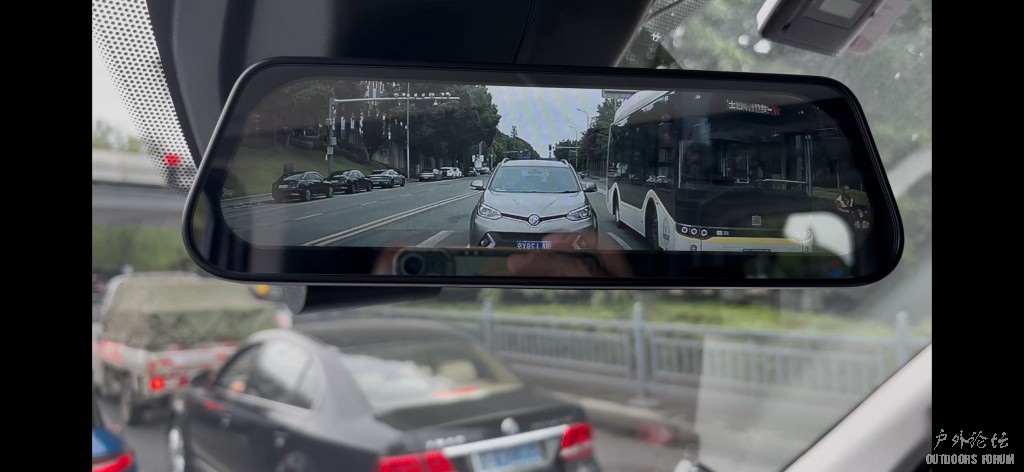

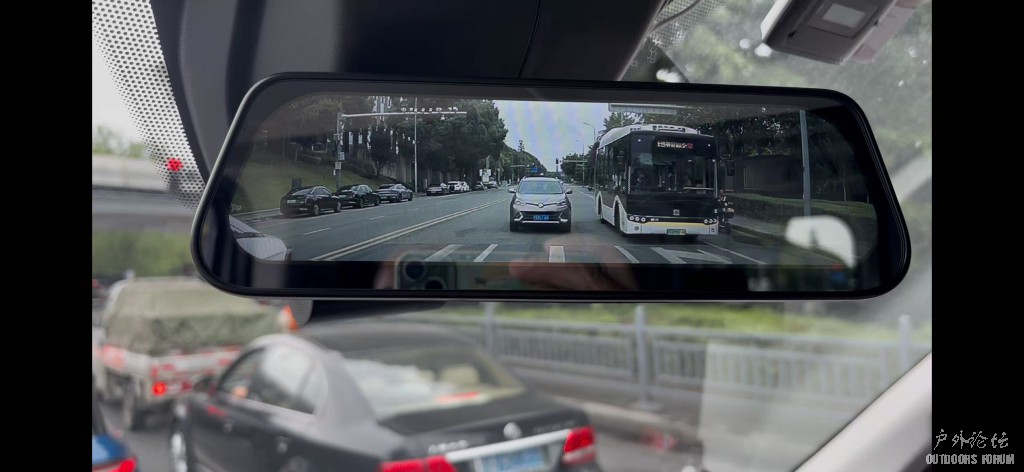

- r7 J' ]3 R! }" u效果展示：2 g( i% B5 {+ A8 G& u4 ~
7 p. h1 u' I( _# T" V' g
4 {+ K8 G* ?5 }% m5 O, F4 x
2 l( A2 ~* z) c( r
' v3 X2 \# A. x$ u好了，流水账记了一些，大家讲究这看。谢谢！
