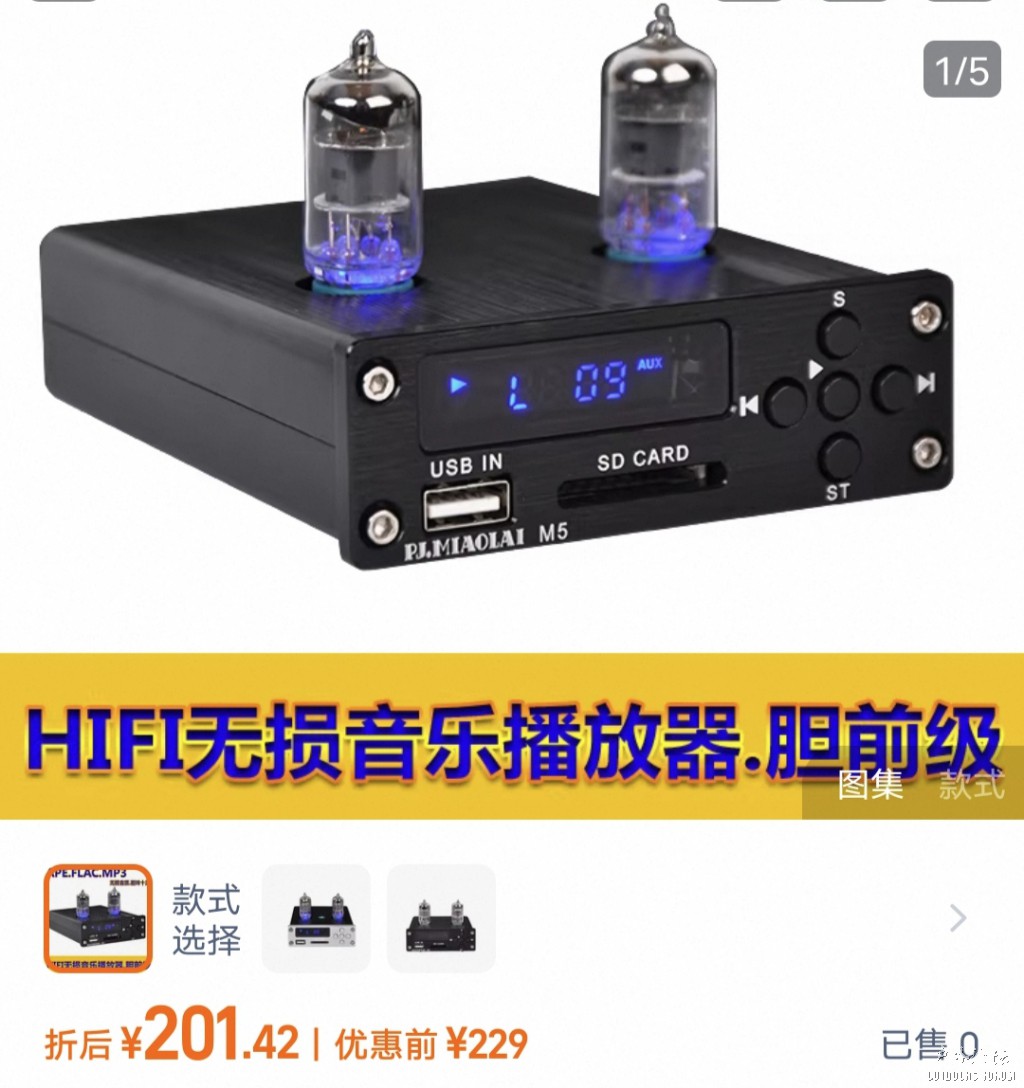

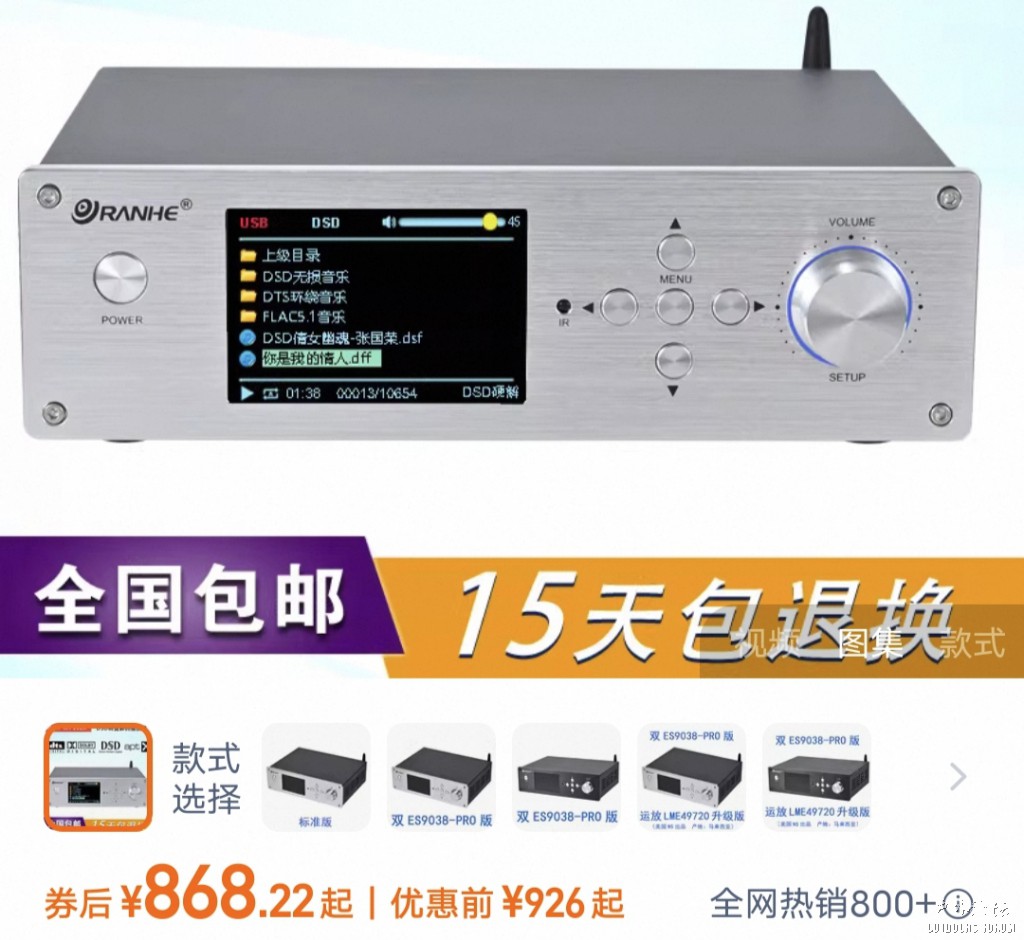

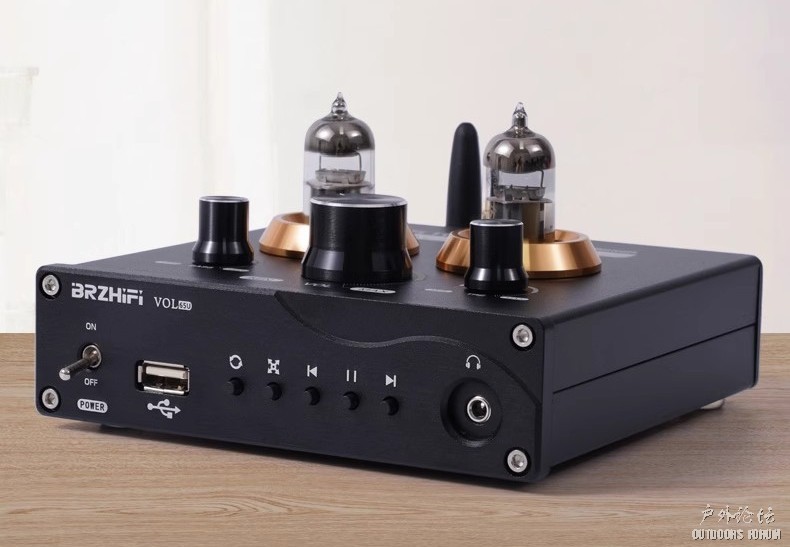

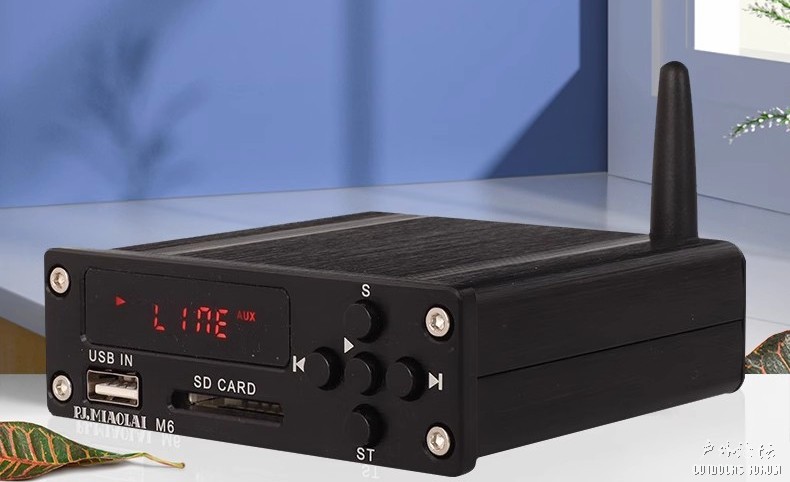

# L% C, k! X7 ~8 @* Q7 B' X; B- t5 s 玩音响的都知道,现在的无碟机水很深。就那几款解码芯片,成本并不高。但配上控制电路和显示器,再加个前放或音频控制价格就几何级上翻。
' ~- H3 E& b# J& c2 |5 f, q1 ^+ d4 n. U6 t
/ h2 C D% F9 B0 E
稍有良心的厂商把成本压低,但做出来的东西往往不均衡。比较普遍的就是,使用劣质元件,或者缩减基本的显示和控制功能。) m0 ]2 ?- @- H2 X u3 v
7 D @$ g5 Z6 t8 `
% x/ N2 I% H; P* _0 k7 K2 S 无碟机动辄几百首曲目,使用盲选方式很难方便的选择要欣赏的内容。
1 p M( T1 {5 r& n1 D3 z
! h( @+ D0 v( C" k: }. l
- o. Q9 \; ^( \: Z- s+ L
6 L, ?# n$ H) @7 K6 f% D4 L/ j) K9 n

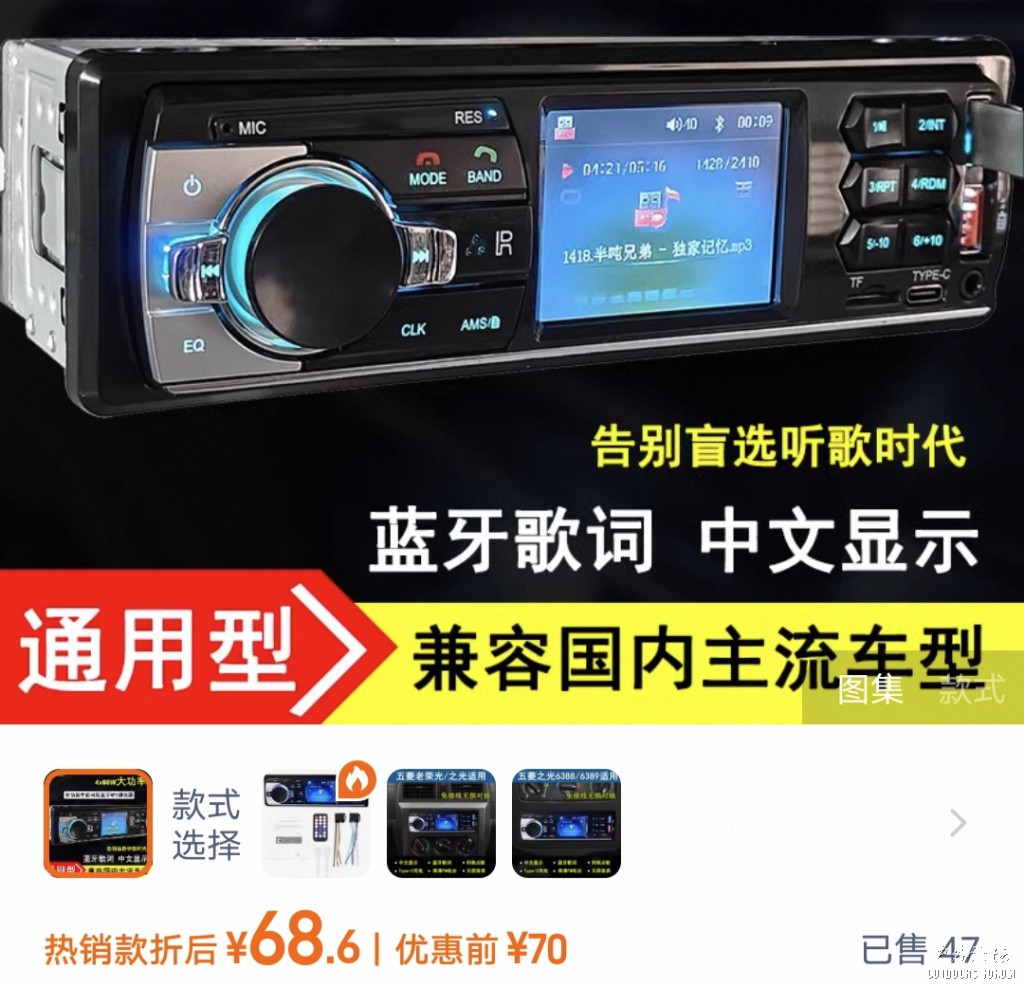

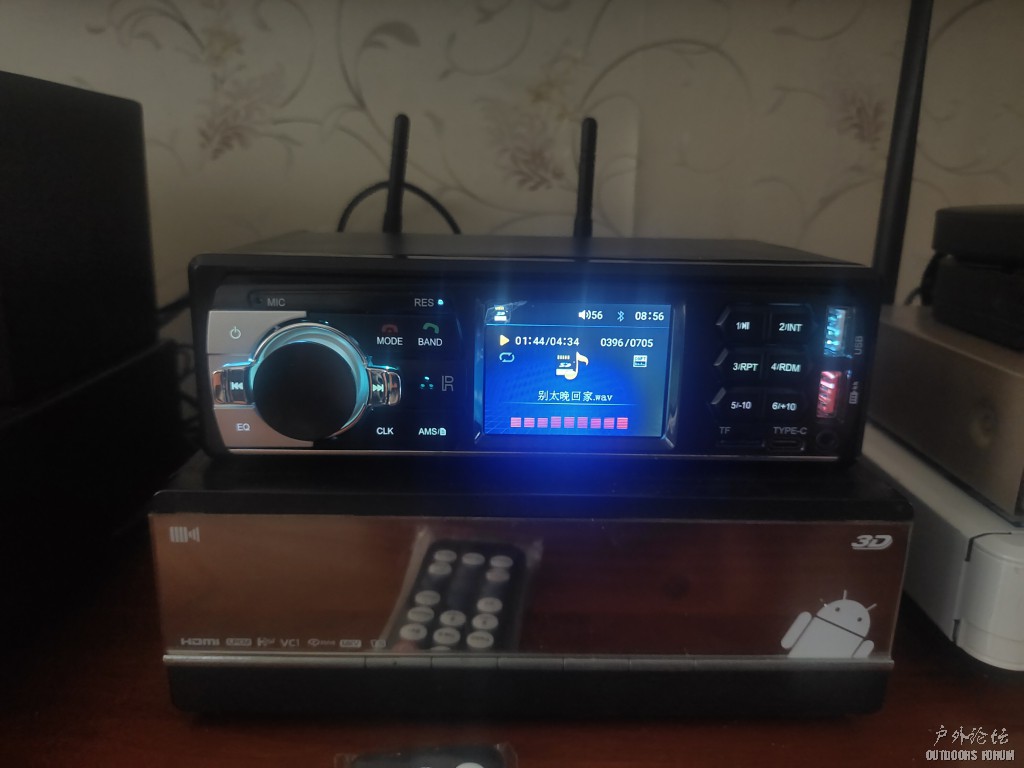

笔者偶然之间发现一款廉价车机,解码格式很多,几乎全覆盖。并且还集成非常方便的显示和控制功能。
: U& W- \$ t6 ~5 m. Q3 L% v" E+ ~2 _3 w% o9 Y# U
# N8 v: I3 q" u% n
之前发烧友之间有一句至理名言:“能自己动手的才算真正的发烧友,花小钱办大事也是一种本事”。本着勤俭持家的原则,见到合适的东西不折腾似乎就有三分罪过。

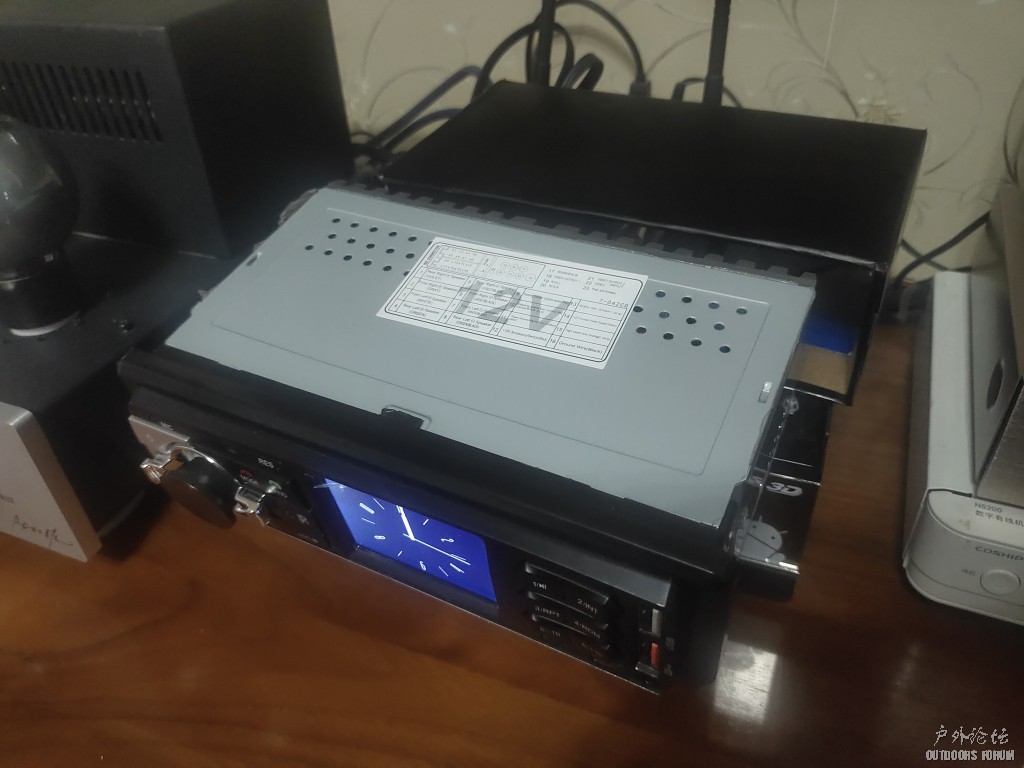

/ d( ?/ K9 a) R6 g# u 恰逢厂家在pdd搞活动,以更低的价格拼到一台。先用纸板贴皮做个壳子,让外观有几分家用机的味道。然后进行尾部排线处理,把ACC和常电合并。这个玩车机的都知道,不用介绍。
, n {8 w% _2 n7 h
( e" W2 v. G; |6 ?& @5 Q

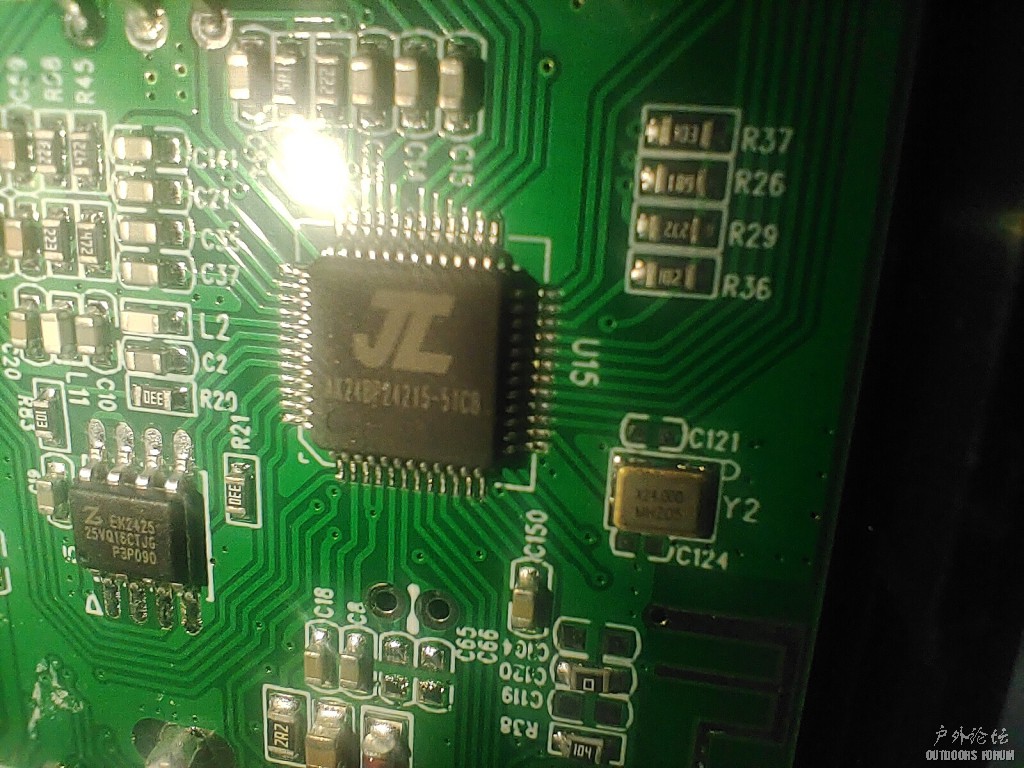

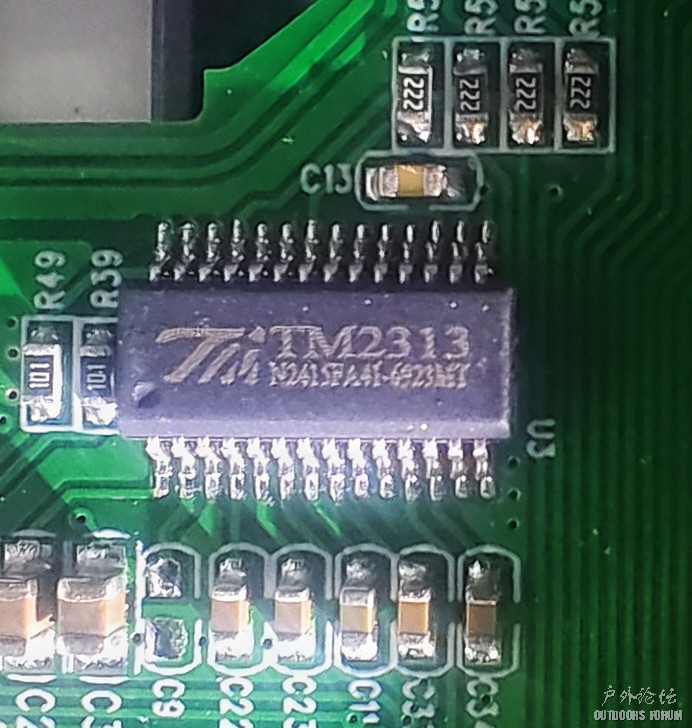

6 o7 k; H$ i& A" R 接下来就分析电路:杰利的蓝牙解码,大路货但效果不差。tm2313的音频处理芯片,确实是性价比很高的组合,难怪这个成本能做出这么多功能。& z% {8 v3 ]/ C( g# l7 k& a
$ O6 z1 o5 i2 Z* F/ l
0 }' U! Q+ M' v) b! t" }! o7 |

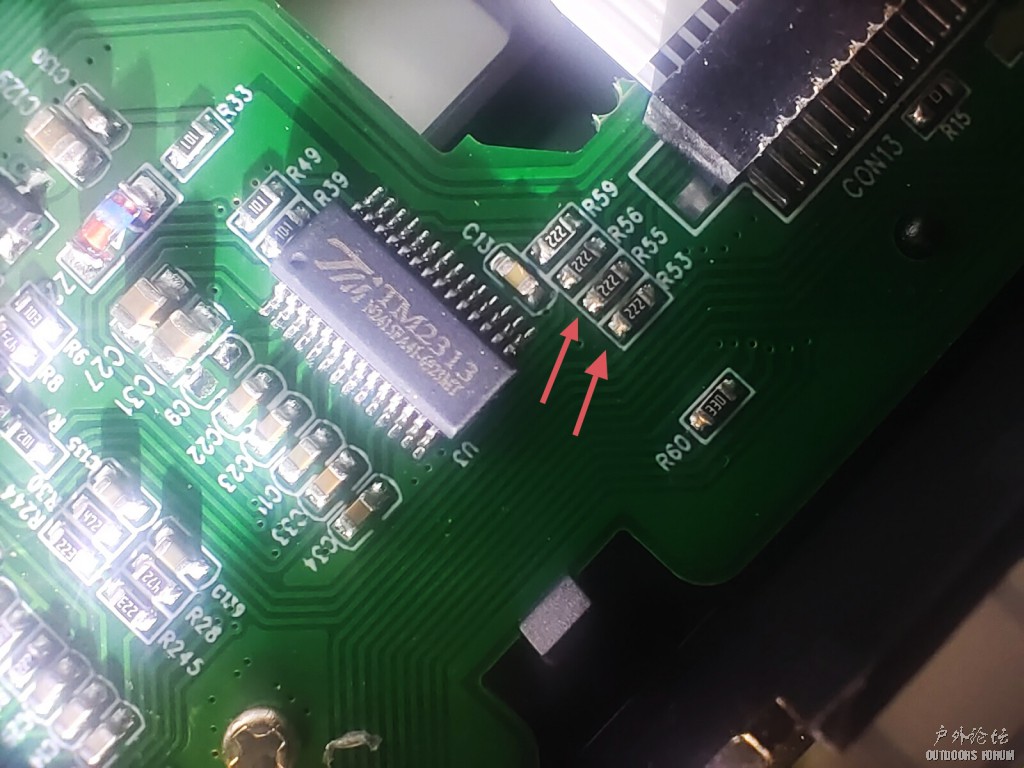

, ^7 V( u7 Q& M4 R/ p( e( S* U 跳过输出耦合电容,飞线到音频信号输出,感觉声音仍然很干涩。于是越过限流电阻r53、r55,从tm2313直接输出,音质又有所好转。对照CD慢慢调试,基本能够达到CD音质标准。
( ~- u' Z1 w9 c. z+ B/ \8 p0 w; H5 x+ O5 r

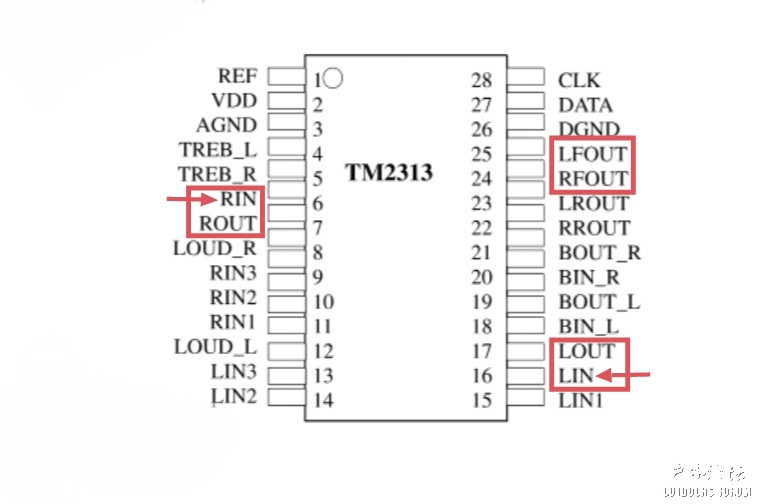

6 k% |# ~+ s9 Q- u- G, R 但听了几天,仍然觉得有一部分曲目数码味比较浓。虽然可以调试出较好的效果,还是不如原汁原味纯净。显然是这个芯片各种音效太多,控制功能太强所致。找出tm2313的功能图,查到音频输入和直通针脚。
& o/ B- S: L6 ?0 I
+ Z+ a, V7 l1 O/ a5 D3 J2 h; z7 P r* t( F/ s9 _9 F
跳过音频处理芯片,从输入端直接取出解码信号试机,效果立马提升。解析力增加、氛围感增强,音质更加纯净,效果与CD基本一致。越过了音频处理芯片,舍弃了音量调整、高低音调节及音效切换的遥控功能,其它控制功能仍然存在,比较完美。' [- L1 y, C. C; P2 L. K( A& B
. x) B7 O0 {" |9 |( N

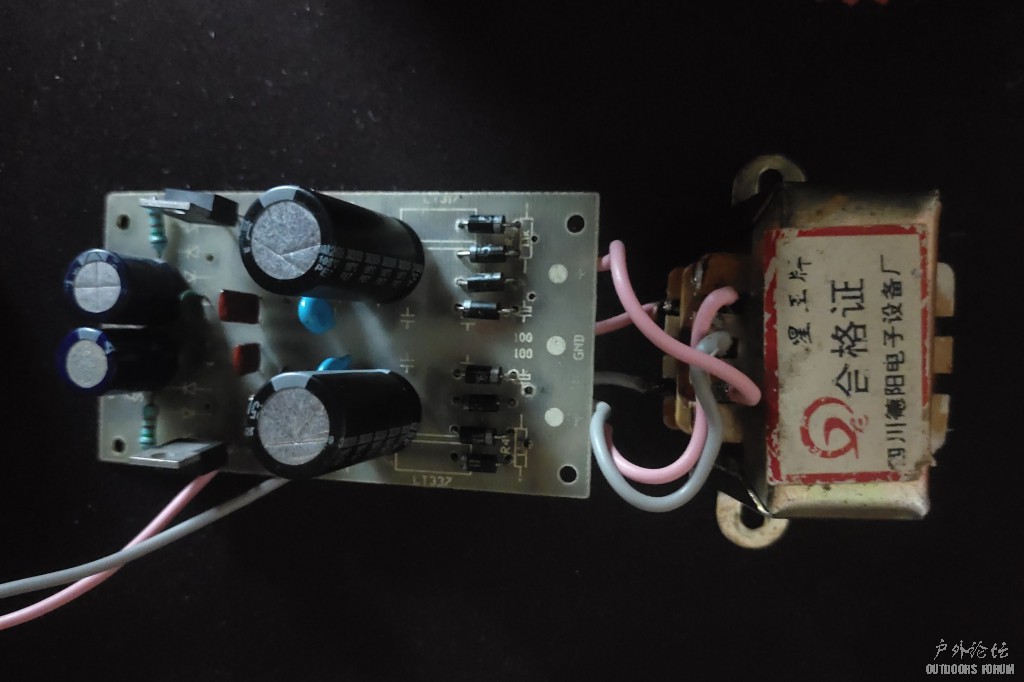

7 o8 r0 \5 W% L Q6 _# ^ 要有好的音源,电源也很关键。关于电源改装,原本改了一个电源插座,可以直接使用机顶盒的12v适配器。但考虑机壳里面很空,机身也很轻。也为了避免开关电源的高频污染,还是打算装一个稳压电源。手头正好有一套之前朋友给的磨机电源板,经典的LM317/337电路。
: b& b1 y9 h: H/ A( k. a. Z. `
- a! R7 ]& D/ L/ `3 [ 接上变压器测试,发热十分严重。仔细一看,原来是4抽头独立变压器设计。7 H$ e1 `( g% {
6 }% q% i3 ~6 i% x9 p
# b5 S+ L! _; f( A, k7 T$ e 这种变压器现在几乎没有了,只好拆掉4只整流二级管,只用一个全桥整流。

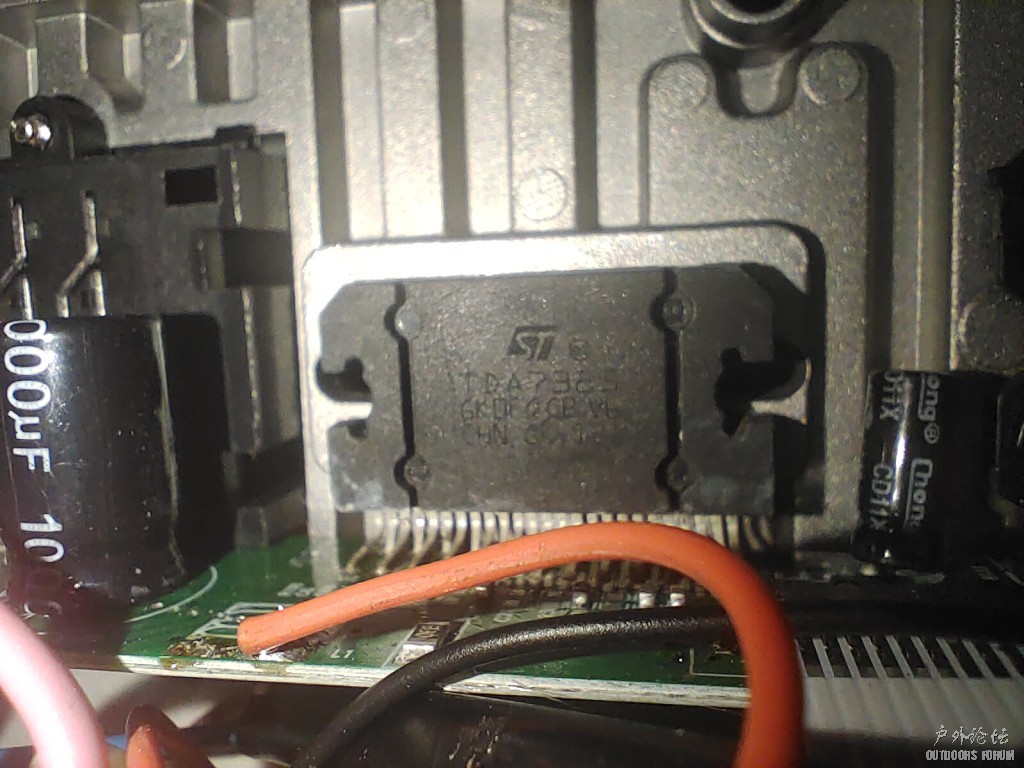

3 g! T6 o9 m" \# P8 L# q* C 最后一步:断开车机功放模块tda7388的供电,杜绝浪费、减少发热。1 _- |' I5 V- T/ f4 y5 q
3 \7 U7 s# b. {& }" G J7 v, y% [( J! D) ~5 Y! J& \; y

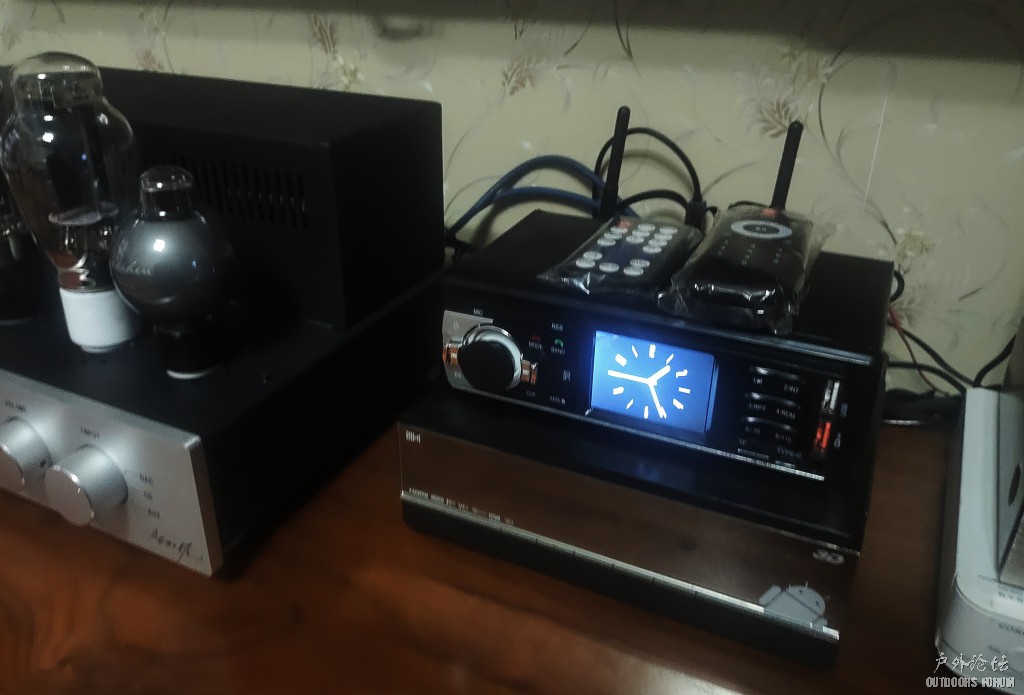

联机使用,效果达到预期。' |; j7 I4 d+ F5 x$ o7 P. O t
- w }" Z0 W, |9 T K
1 y9 f2 p* G/ @: Y3 O7 h ——The end.
