楼主: 我是胖哥

床车车边帐手摇改电动

[复制链接]

69

主题

6

精华

4083

积分

知州(从五品)

Rank: 6Rank: 6

积分
4083
QQ
发表于 2023-3-30 21:48:55 来自手机 | 显示全部楼层

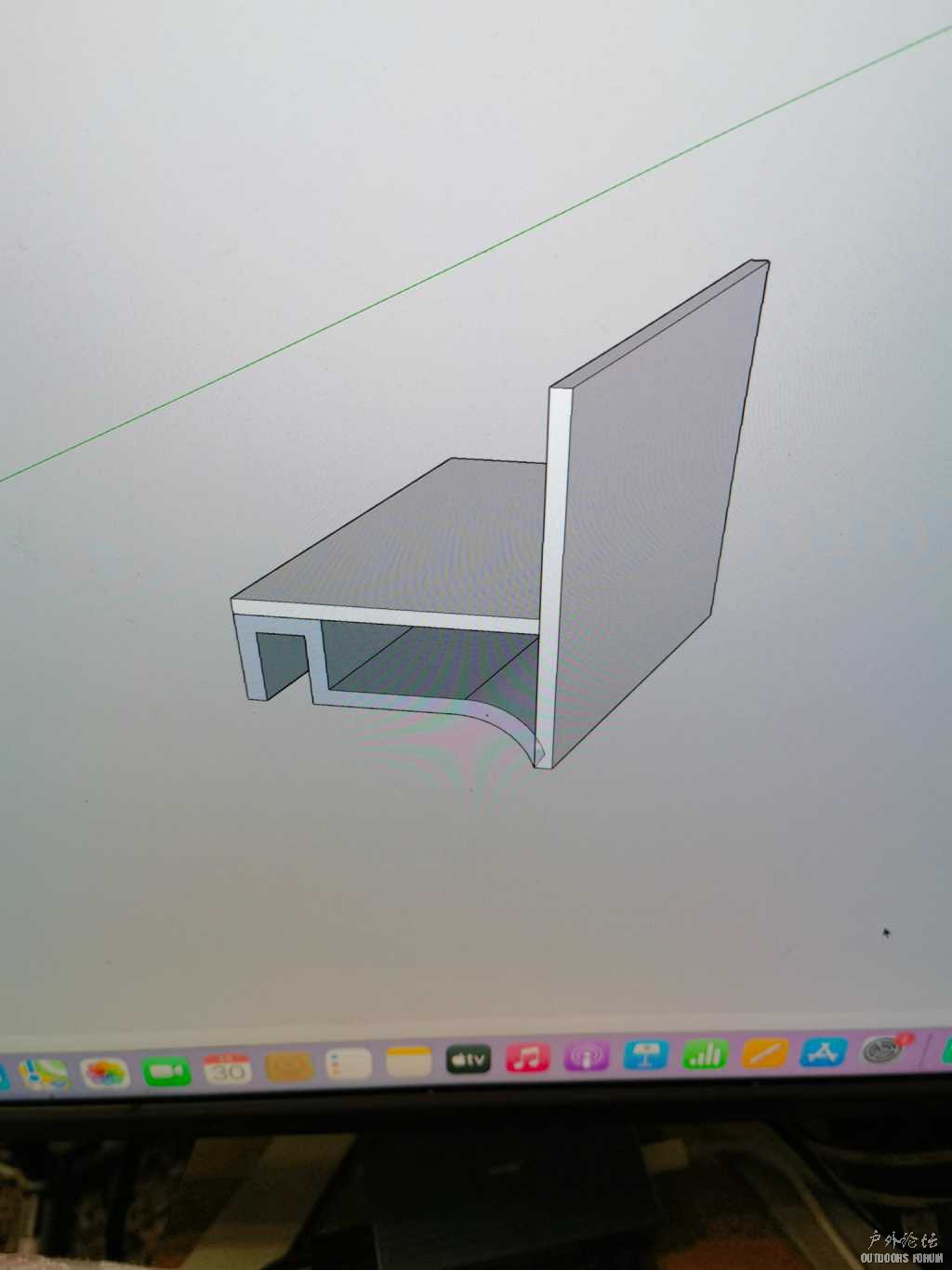

如果要安装,准备做一套这配件。
3 }3 N& g, B& e, ~1 o 1680184112907.jpg
回复

使用道具 举报

183

主题

7

精华

2万

积分

按察使(正三品)

Rank: 8Rank: 8

积分
26972
QQ
 楼主| 发表于 2023-3-31 08:41:48 | 显示全部楼层
my指南针 发表于 2023-3-30 21:48
7 l% m3 ~1 `7 z0 y" @/ Y6 r0 n如果要安装,准备做一套这配件。
" v3 W+ U, B9 ^8 c
        是的 ,这个 配件自己做 ,原理是 一样的 ,我 找了一段方管【好像是10*6的】,割成和厂家给的安装板一样长,然后沿对角线割开,形成2个L型角铁,把厂家给的安装比对好,按安装板上螺丝孔钻眼,下端再钻两个小眼,把上端焊接到太阳能板安装架上,下端那两个小孔 用拉铆钉固定到车侧车体上 ,之后 把厂家 给的 安装板【共3个】 安装到咱们自己的配件上 ,车边帐一挂就安装上了 。3 f8 w4 }  e8 H) a; e- P4 Y
      车边帐挂上之后 是可以前后滑动的 ,滑动到你 因为合适的 位置 ,在车边帐底侧 用定位螺丝定位 就可以了 ,我的 车边帐定位是在车尾出来几厘米 ,你细看我的 图应该能看出来 !/ Z: v& s; |' G( @

' s+ y  |. A$ ^) S# N& x        这个配件 用铁板折,用槽钢 做都行 ,铁板要厚一些的 ,我是在威海妹夫的 汽修厂里面 弄的,我如果在 佳木斯 ,就去我连襟的厂里 弄了,那儿设备齐全 ,找块3-5个厚的 铁板,上折板机上压一下 就好了!!* f8 v- P0 r( L1 t, ^8 U

# s7 z8 X1 [, }  ^3 b/ Z
回复

使用道具 举报

69

主题

6

精华

4083

积分

知州(从五品)

Rank: 6Rank: 6

积分
4083
QQ
发表于 2023-3-31 13:42:43 来自手机 | 显示全部楼层
我是胖哥 发表于 2023-3-31 08:41( f  r! F/ k5 o, o0 t5 p+ K
是的 ,这个 配件自己做 ,原理是 一样的 ,我 找了一段方管【好像是10*6的】,割成和厂家给的安 ...

8 ?  A9 c  }3 M9 Q, C6 E- ?谢谢你的介绍,这低顶安装车边帐有大的帮助
回复

使用道具 举报

69

主题

6

精华

4083

积分

知州(从五品)

Rank: 6Rank: 6

积分
4083
QQ
发表于 2023-3-31 19:43:00 | 显示全部楼层
我是胖哥 发表于 2023-3-31 08:416 S# x+ v$ t  g/ z5 z
是的 ,这个 配件自己做 ,原理是 一样的 ,我 找了一段方管【好像是10*6的】,割成和厂家给的安 ...
( g2 u& A+ C' d2 a. h" l
感觉3米还是有些长。我问了大树商家,他们说可以定做2.7X2.3米的,你觉得如何?
回复

使用道具 举报

183

主题

7

精华

2万

积分

按察使(正三品)

Rank: 8Rank: 8

积分
26972
QQ
 楼主| 发表于 2023-3-31 22:05:05 | 显示全部楼层
my指南针 发表于 2023-3-31 19:43
& Z- r; B& @0 J' g1 D8 ]" h感觉3米还是有些长。我问了大树商家,他们说可以定做2.7X2.3米的,你觉得如何? ...
0 K2 ]0 f) B$ W0 u6 Q
订做 有点贵吧 ,我感觉3米 不算长 ,这车边帐 还是 大一些 比较好 !
回复

使用道具 举报

69

主题

6

精华

4083

积分

知州(从五品)

Rank: 6Rank: 6

积分
4083
QQ
发表于 2023-4-1 23:37:11 来自手机 | 显示全部楼层
我是胖哥 发表于 2023-3-31 08:41
9 q) t/ w0 c4 ]是的 ,这个 配件自己做 ,原理是 一样的 ,我 找了一段方管【好像是10*6的】,割成和厂家给的安 ...
* y$ {- N2 o& O* w4 [% B
胖哥,你的帐篷收起来的尺寸是多少?现在大树的二代,厂家说是13X8.5(公分)。我现在还不能确定是安装侧式还是顶式?
回复

使用道具 举报

1

主题

0

精华

5470

积分

同知(正五品)

Rank: 6Rank: 6

积分
5470
QQ
发表于 2023-4-2 06:30:34 来自手机 | 显示全部楼层
my指南针 发表于 2023-4-1 23:374 q9 O* ?; L. ]: K/ H3 x
胖哥,你的帐篷收起来的尺寸是多少?现在大树的二代,厂家说是13X8.5(公分)。我现在还不能确定是安装侧 ...

" v* |$ c( f4 {7 r我的应该是老款,新款贵八百块钱,说更小一些,我嫌贵没买,尺寸等我下楼时量一下
回复

使用道具 举报

69

主题

6

精华

4083

积分

知州(从五品)

Rank: 6Rank: 6

积分
4083
QQ
发表于 2023-4-2 09:02:51 | 显示全部楼层
本帖最后由 my指南针 于 2023-4-2 09:08 编辑
* S. |5 g0 [5 V
床车胖哥 发表于 2023-4-2 06:30
9 u0 ^  ~4 U' L4 ~我的应该是老款,新款贵八百块钱,说更小一些,我嫌贵没买,尺寸等我下楼时量一下 ...

$ Y0 m& h) s- t) ]3 z( o. T: n& R多谢!我正在考虑安装方案,准备把太阳板安装支架一起考虑。不知道你的太阳能支架是怎样固定的?也想参考一下。
回复

使用道具 举报

183

主题

7

精华

2万

积分

按察使(正三品)

Rank: 8Rank: 8

积分
26972
QQ
 楼主| 发表于 2023-4-2 14:46:52 | 显示全部楼层
my指南针 发表于 2023-4-1 23:37
7 ]( d0 A$ {' c胖哥,你的帐篷收起来的尺寸是多少?现在大树的二代,厂家说是13X8.5(公分)。我现在还不能确定是安装侧 ...
" E( N" \1 G% R

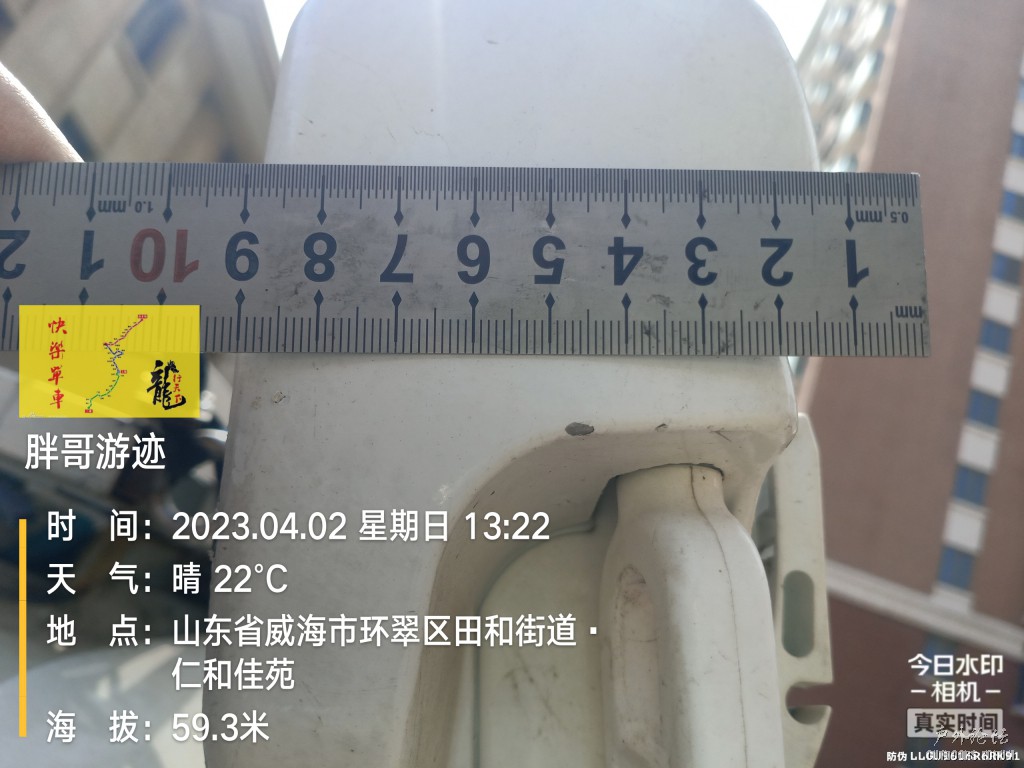

我 刚才 量了一下 ,高14厘米 ,宽9厘米 ,都是 大概 数!!看来我这个也是 第二代 产品 !!4 b% K9 B' b" O% e
3.jpg 1 b$ o  }# z8 T0 o' W# S
回复

使用道具 举报

183

主题

7

精华

2万

积分

按察使(正三品)

Rank: 8Rank: 8

积分
26972
QQ
 楼主| 发表于 2023-4-2 14:55:53 | 显示全部楼层
本帖最后由 我是胖哥 于 2023-4-2 15:40 编辑 " u; c) y# V' \5 F7 Z* ^
my指南针 发表于 2023-4-2 09:02* A, _) P  a4 Q2 N
多谢!我正在考虑安装方案,准备把太阳板安装支架一起考虑。不知道你的太阳能支架是怎样固定的?也想参考 ...
# t/ d+ b: z" S% C- K

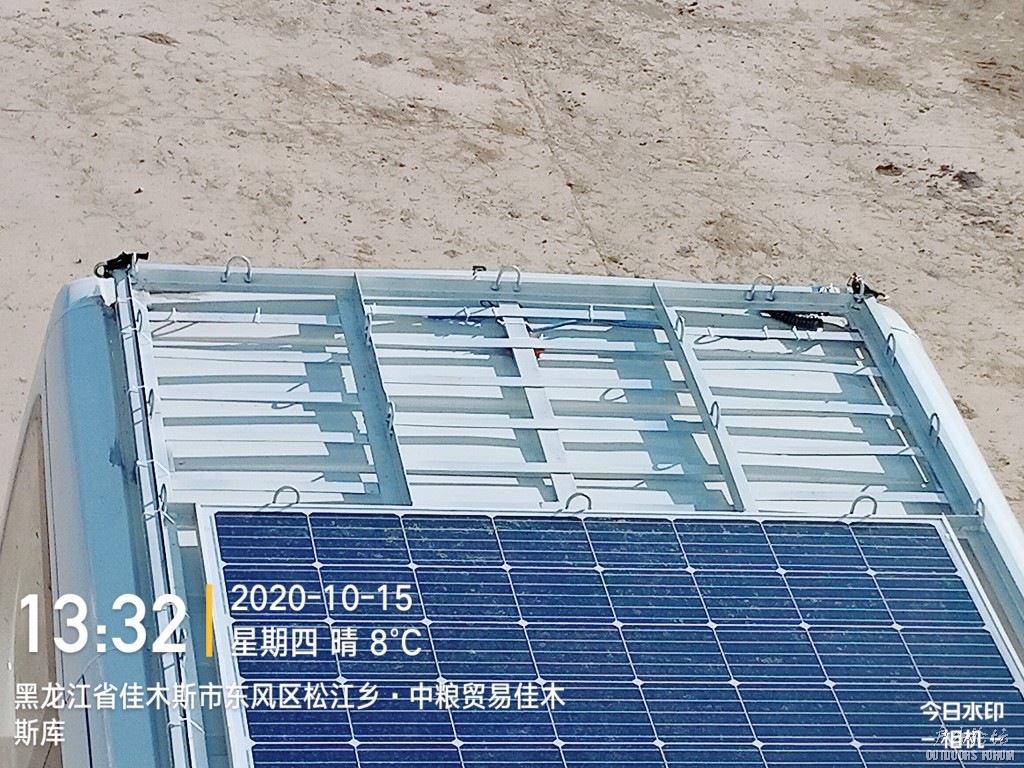

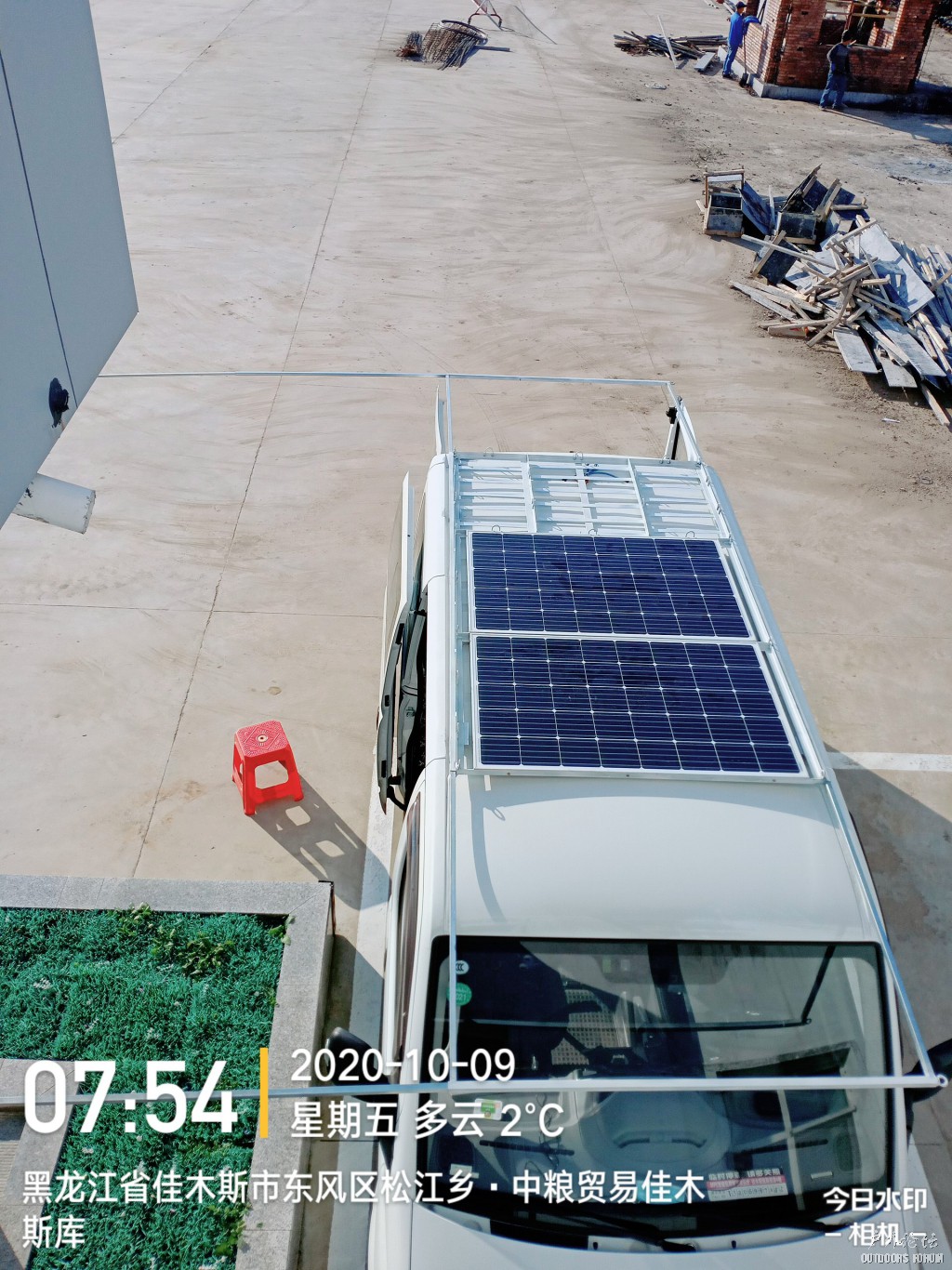

咱们 V80 车顶有两条 顺车的 大筋 ,我是在每侧大筋上 横着 钻眼 ,一面钻3个 ,用这个 固定 3小块 角铁【5-6厘米长】 ,太阳能板架按照太阳能板的 尺寸 做一个大方框 【中间有隔断】,这个大方框 和 固定在大筋上的 6个 角铁 焊接【在车下焊接之后再安装的】 。
9 ^; g+ o0 |. B  f0 C5 U/ k7 {) H 5.jpg " d/ `5 X7 U# U8 C9 t

) e) j' h  h; A5 J3 M5 W2 m9 L% ? 2020_10_09_07_54_39.jpg
& S0 i6 x/ s& f. b# C7 z
) i3 L) ~$ z1 n& n8 E4 R- [# r. v 7.jpg & ?4 z9 T% v$ p1 E$ R& x# k  p- l! A

6 j. c0 U4 b1 R, v; S 18款1.jpg
8 j2 k7 q  m. a# H; O& R- S; N- j5 V+ E& ~8 b

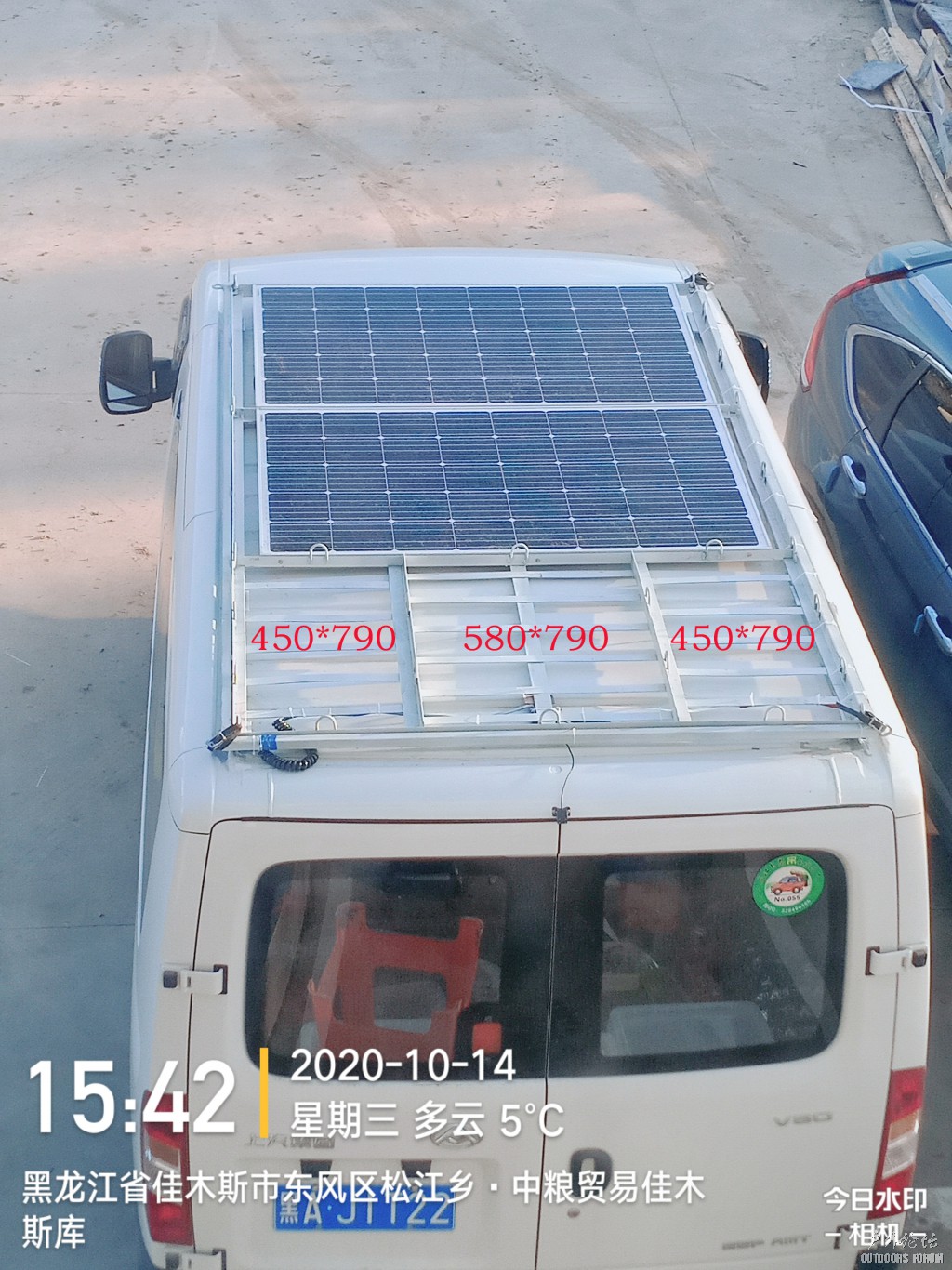

我是先安装的两块 ,后来 又加了 一块 ,咱们这个 车 应该 安装4块 800W.
; J+ ?/ y: k- m$ b( I. k

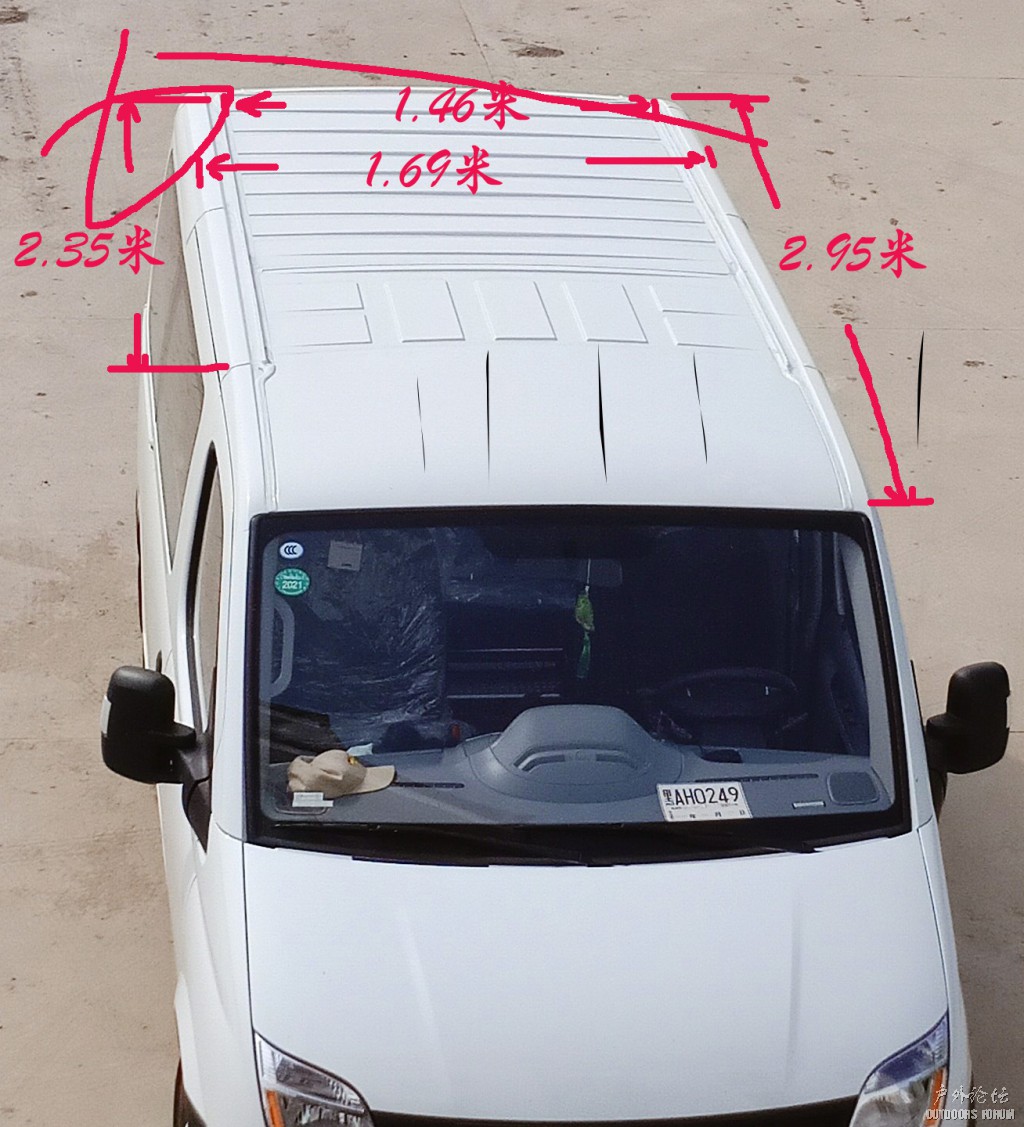

9 Y+ V+ K6 W; Z2 s9 r5 R+ a; Q  N我的 太阳能板 买的 尺寸 浪费车顶空间了 ,我买的是 1320*830*30的 ,买1480*670*30就好了 !!; g2 s6 @9 [- J$ \

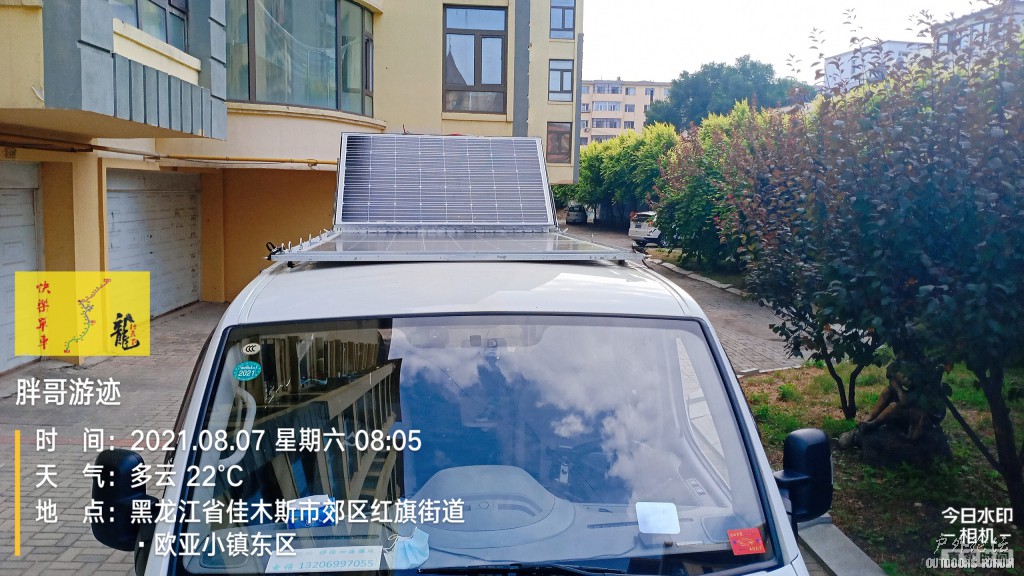

IMG_20210807_080543779.jpg 2 o( b9 n1 W" [+ ?1 u' y

3 o9 p4 H7 Y0 Y# w: U$ }$ X IMG_20210807_080555030.jpg
! D; x. B3 i6 r: E IMG_20210807_080619730.jpg 1 ~, J& \$ Z/ @# M% }  H9 ]" y
IMG_20210807_080634000.jpg # s. A+ `; {, @' D

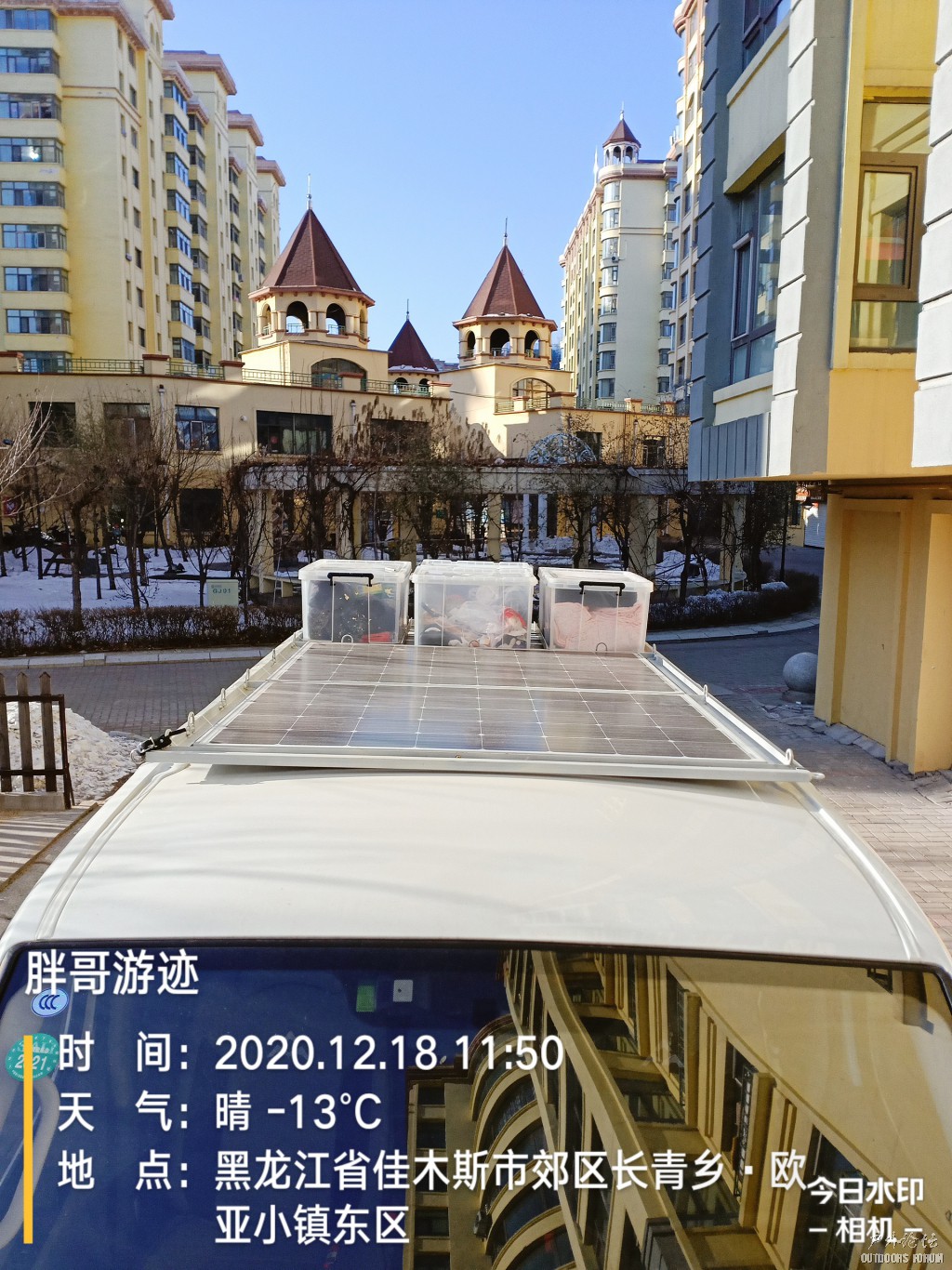

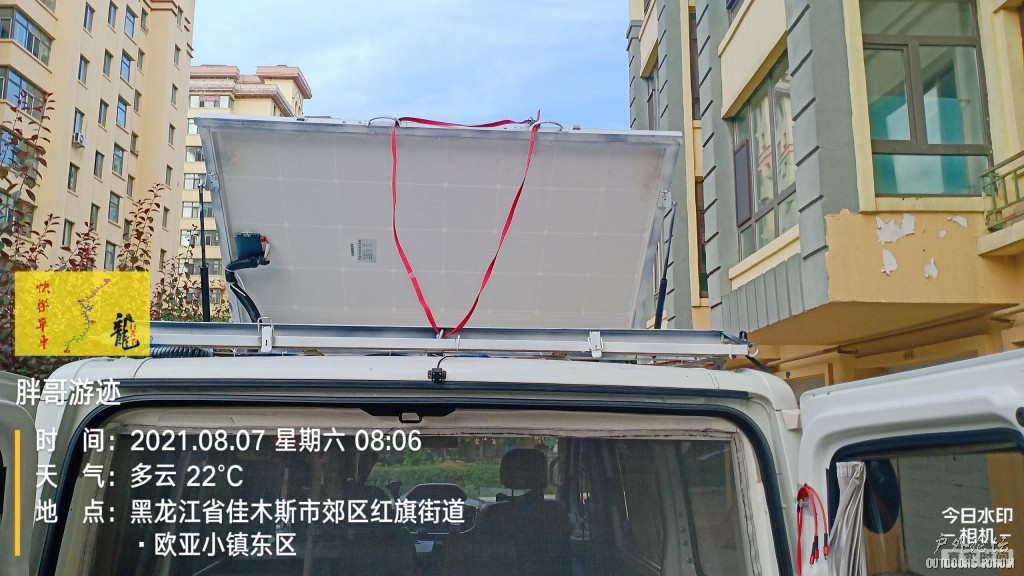

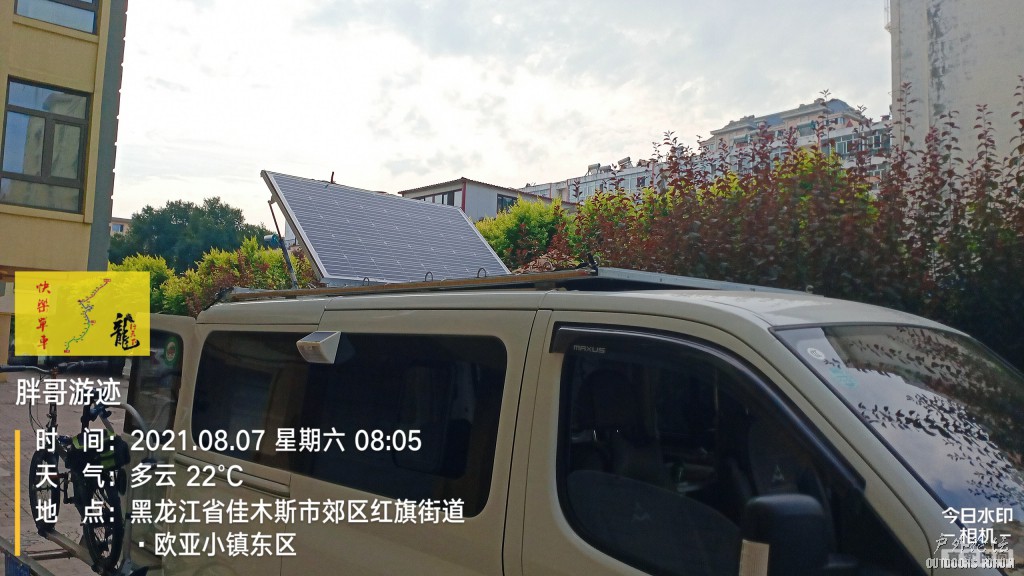

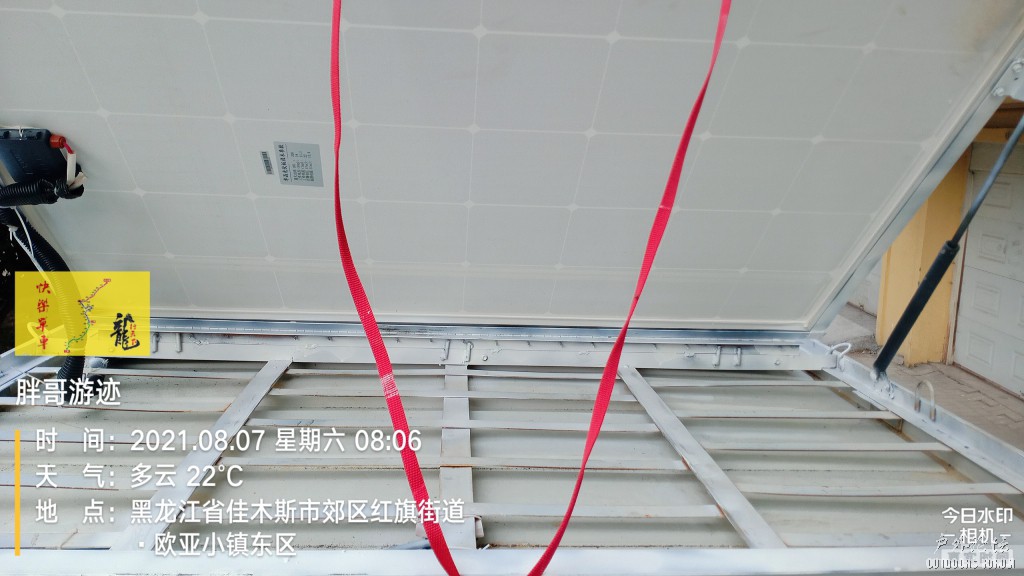

我车尾的 行李架 原来 是 设计 放整理箱的 ,后来 发现 太麻烦 ,就 又安装 了 一块太阳能板 ,底下留了 9厘米高的空间 ,也能放一些 东西 ,渔具 ,帐篷 ,帐篷垫  ,洗澡帐篷 ,电源线 ,折叠 水桶 等 !!
+ Y# [! P9 e" x- l  h IMG_20201218_115034068.jpg % [6 T9 k5 h0 ?
5 t5 I7 r$ @& Q! [" F9 `1 G9 J

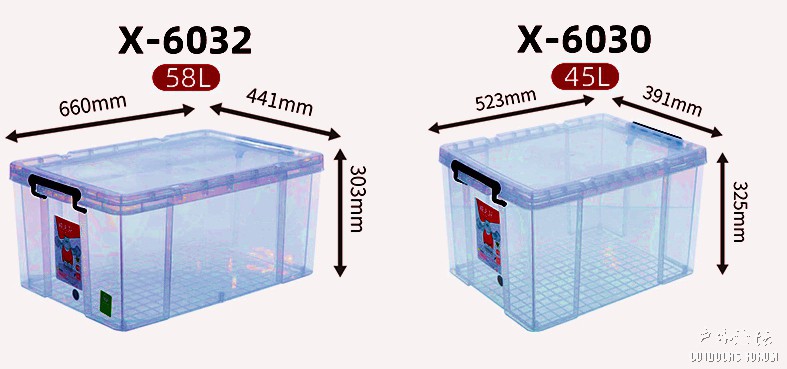

- T2 ?& f# c6 Z8 A我原来 SUV车 买的 4个 整理箱 正好全能 放上面 !!6032.6030一样买了2个 !
0 u' ^; m3 N0 t( U9 }* j8 x/ T2 ]! i9 N! u9 R( p! K' X
7.jpg ' ^6 F8 c% L% g
