做几个连接片，组一个ups电池。

阳光天空

      说好帮朋友组一个ups电池，买了几个铜连接片，拿到货却发现尺寸太大。

7 G7 ~3 B  H$ q# t2 h8 y. s! I

4 y3 T5 ?5 J3 [1 V

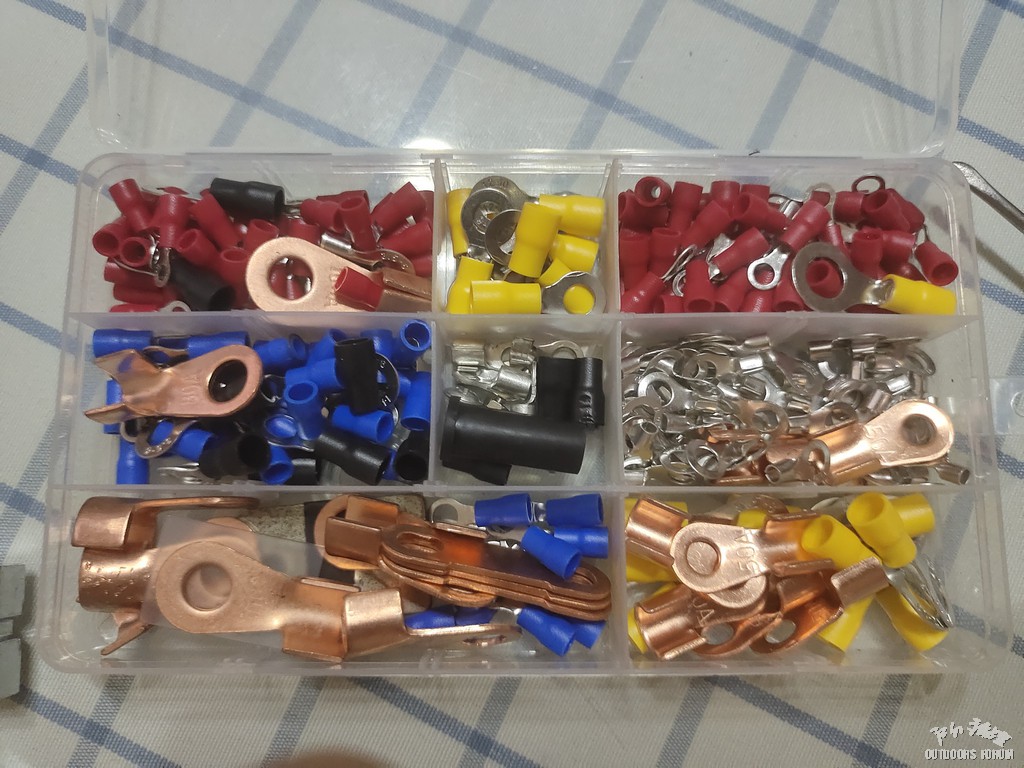

      再去买要折腾好几天，买这几块铜片，还没有运费贵。突然想起还有一些铜鼻子，是不是可以diy一下？
, ?7 S5 O" L! b( u: q! y# ]) x& Z

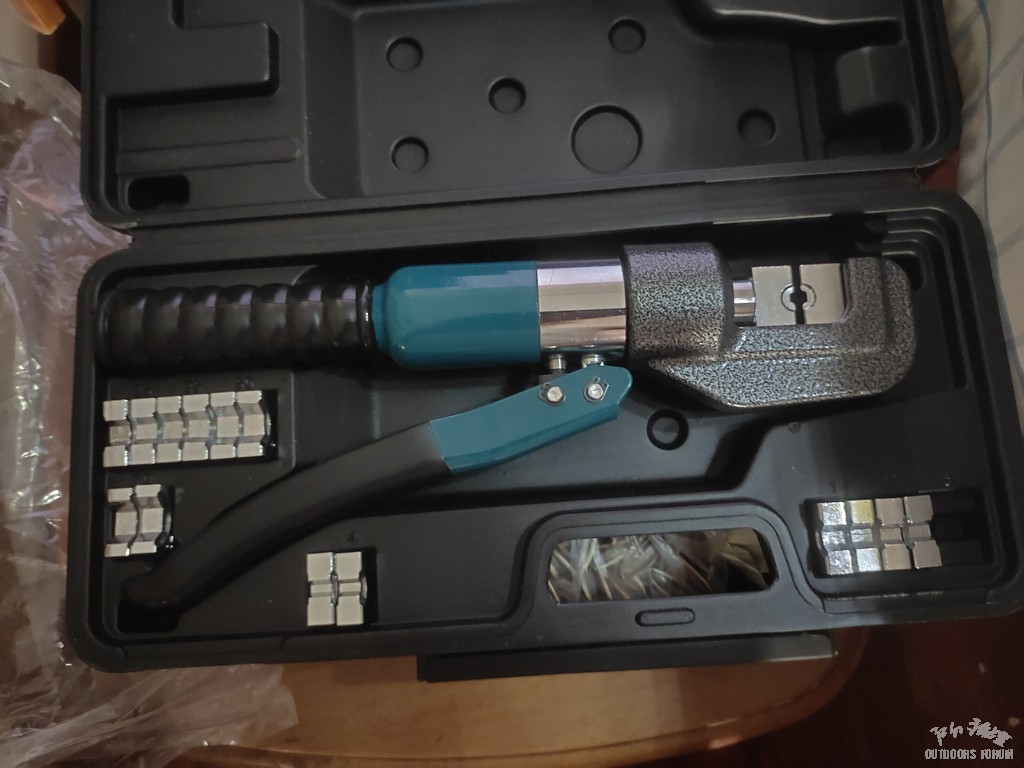

      材料，还有这个给力的工具。
, V$ g/ Z0 D5 Y/ x) l5 [

  C# u1 l- |2 U4 A7 P( Z' r! G

      先做几个，看起来有些单薄。

: d3 y0 a0 {* z0 k4 b+ n

      再加一个重叠起来，咱有液压钳还怕啥？

; K% @- R7 F4 @  f) V+ L

" d: s! S8 l: k7 l
      6平方，6+4平方，4平方，最后搞定收工。
% j7 J) w- w2 E  _

4 a# F$ Y, K+ m: J6 c( `

& ~0 Y3 e( a* B7 d( R7 i( s
- \( o, [" o- G- s9 b: H

/ V: e4 \! F3 @- V

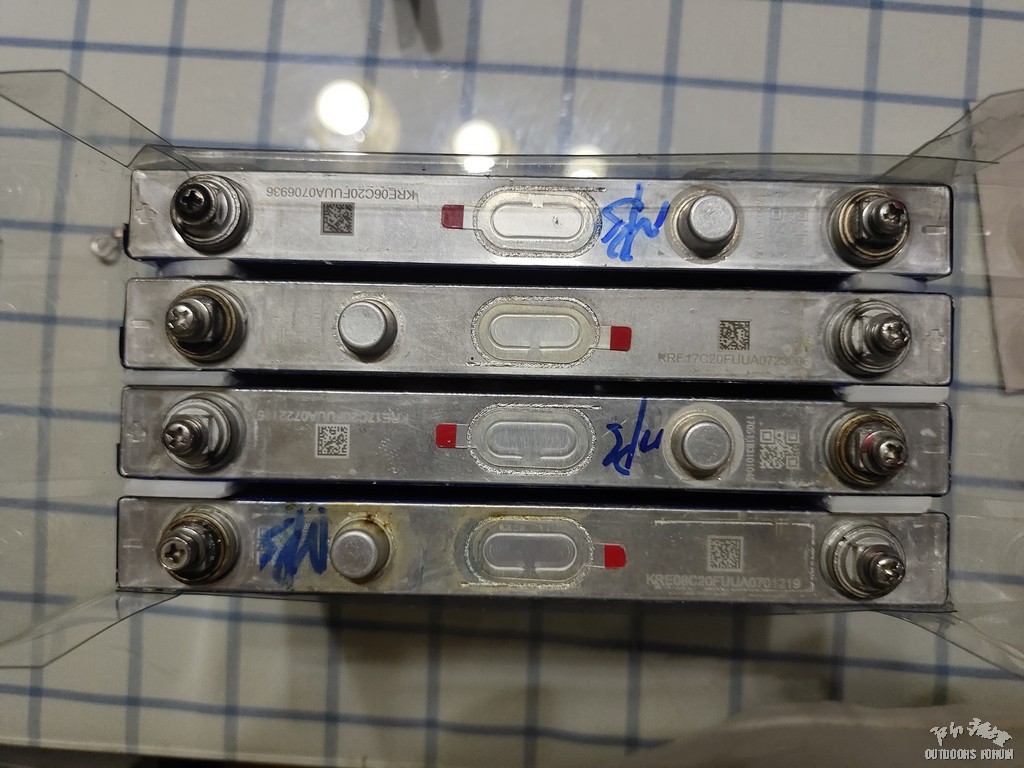

7 Y5 K# ]7 @8 t1 x      组合电池，用了3mm的pp板条隔离，学的4850的分隔方式。

9 D. W! s: k" v: ~  g

: E1 y* f1 o2 O! j4 n      连接片上去，看看效果。

5 F) A$ Z9 r0 S  W) N3 J- P
& k0 s8 a9 o) g& t/ k

      保护板还没到，先到这里吧。
1 X1 k: h/ Y& s& q. [: I/ M0 g
* D; F6 z1 B4 ?" ~5 X5 y

6 D7 _7 J) q3 R  N' F4 \3 ^

/ f6 E. _/ y: w8 E* O


3 g$ h: y! ^# o8 w7 v. ^4 m. v

# p# k- r: d9 N( s
9 T% f% d$ h8 I% A! _. L/ x& Q( l

chenxi1982111

液压钳灵活运用

泉哥悠游

完美！

我是胖哥

这工具 和铜鼻子 我都有 ，期待后续

我是胖哥

锂电池我不懂 ，知道 需要保护板 ，还有均压 啥的 ，总之 ，你后续 弄好了 ，我 学习 ，往后有空 也组一个 锂电池组 ，放车上 备用 ，，
5 Y8 R9 g- i" E$ y, G5 l2 B
( g4 P2 t. _9 C3 A5 d不知道 充电 连我胶体电池的副电瓶上 ，可以 一起车充么 ，

chenxi1982111

灵活运用。不过连接片截短打孔也是可以的，横截面还大

kdyoung

我是胖哥 发表于 2022-11-3 11:37
" s. Q9 T& I8 E* g/ A7 G0 k9 N这工具 和铜鼻子 我都有 ，期待后续

   这是邻居的一个电脑ups，电池失效了，他让我帮做一个。
    原来的电池是一只12v7ah铅酸，他买的是4只20ah铁锂单体，体积上刚好能装进去。后续保护板已经买来配好，装配时拍了几张照片。

! N9 L( N) b' S( ?

7 |* R' D9 N0 B4 ~* P- m

    保护板标称最大120a，长时应该是60a，40a左右不会过热。

) A0 R1 k# C( Y' v3 q3 p
$ I& J4 K" J- D* r0 B$ Q

4 i0 n: C  U  ]+ X$ Y

    保护板卡在大变压器旁边的缝隙，为了散热，给它找了个显卡风扇装在旁边。

5 u2 @' F4 }6 ~# ~
. v5 u( v/ t& B1 h  E' f

# a. j; A0 b+ `6 F- S

    空间太局促，保护板又不是排线，长度也不富裕，线路只好散着了。

, A) U; g; H+ K9 S2 I* i
$ a8 y7 [# C; J) z

9 Q7 y1 w  s, Q  K8 ~2 N
, o5 u: n& E$ P& n' Z1 A# ^

这个ups应该是150w的，实测能够带180w负荷。电池能充到13.3v，用我的车载冰箱测试能工作14个小时。

) q7 n, I  W5 _& }8 {" b
" i1 _( w' E) Y; v
( A& C0 p0 y3 W5 C4 ^/ P2 P; d* c
# j" K) f1 G* w3 R7 a

kdyoung

我是胖哥 发表于 2022-11-3 11:40
; E. E; s. T, t7 |9 `! X& _7 \, Q锂电池我不懂 ，知道 需要保护板 ，还有均压 啥的 ，总之 ，你后续 弄好了 ，我 学习 ，往后有空 也组一个  ...

    锂电池实际也不复杂，3.2v一个的铁锂电池匹配在车上匹配也简单。4只单体12.8v，充电电压14.6v。原车电池12v，充电电压14v。稍弱一点但对于常用的容量没多大影响。电压低一点反而不易过充鼓包，只是要注意充电电流别超过发电机负荷。

    如果与你原有的并用，只要加个开关，别同时充放电就行了。
    保护板也简单，除了正负极还有几根均衡线，按说明书接。
0 c3 Z4 ^4 v$ i; [+ A) T$ O# u    选购时候按标识的最大电流除以2×0.8,就是你随便使用的安全电流。

我是胖哥

kdyoung 发表于 2022-11-3 12:39
0 U# X! I' f' M, q# T- i锂电池实际也不复杂，3.2v一个的铁锂电池匹配在车上匹配也简单。4只单体12.8v，充电电压14.6v。原车 ...

* L3 V8 `; s2 t9 X) \) u多谢 ，我在 现在的 胶体电池 上 外接了 一个 50A 的 安德森 插头 ，用来 接 市电充电器 用的 ，如果 组锂电池组 ，或者 移动电源 什么的 ，直接 用安德森 插上 就可以 并联了

我是胖哥

kdyoung 发表于 2022-11-3 12:39
* Z0 L+ R) }, J- z锂电池实际也不复杂，3.2v一个的铁锂电池匹配在车上匹配也简单。4只单体12.8v，充电电压14.6v。原车 ...

不过 14.6V 应该 的 达不到 ，最高也就 14.4V ，通常在 14.2V 左右 充电
