思前想后，完成了我的用电方案

勇哥SC · 发表于 2023-6-26 11:53:03

论坛活跃需要您的参与，注册登录后即可完整浏览及发帖、回复。

您需要登录才可以下载或查看，没有账号？立即注册

x

在论坛潜水多日，经过学习各位的大作并结合自身情况，最后还是放弃了白嫖的1.9度铅酸动力电池方案，忍痛下手了星*蓝的200AH铁锂移动电源，安装并试用了一下目前达到预期，究竟咋样还是要过两天出去跑几天用了才知道。

根据大家的经验，按我的发电机14V120A功率，选择了厂家的40A充电方案，厂家配送了正负极两条各5米10平方电线，都打了铜鼻子、接头热缩管保护、波纹管、60A保险盒并送了两片备用保险丝，配件齐全，开车跑了一个小时充电效率达到预期，此处不是给厂家打广告，厂家又不给我广告费，只是个人看法。

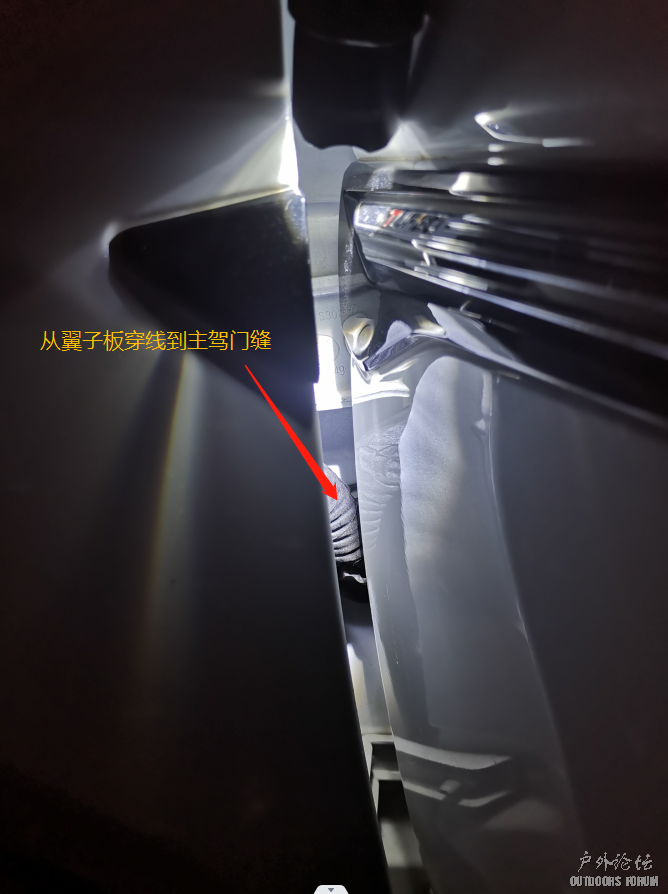

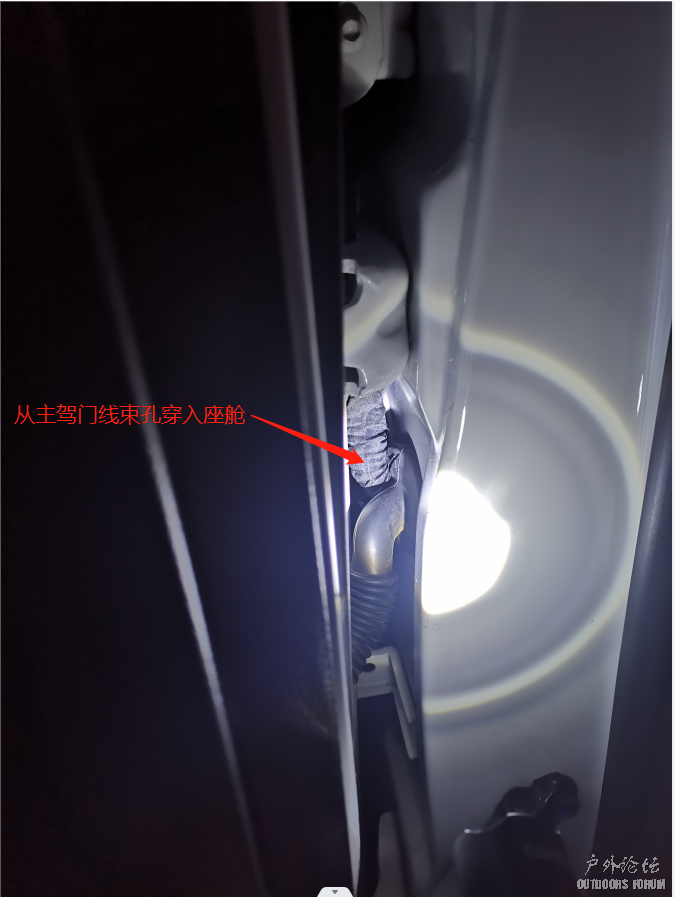

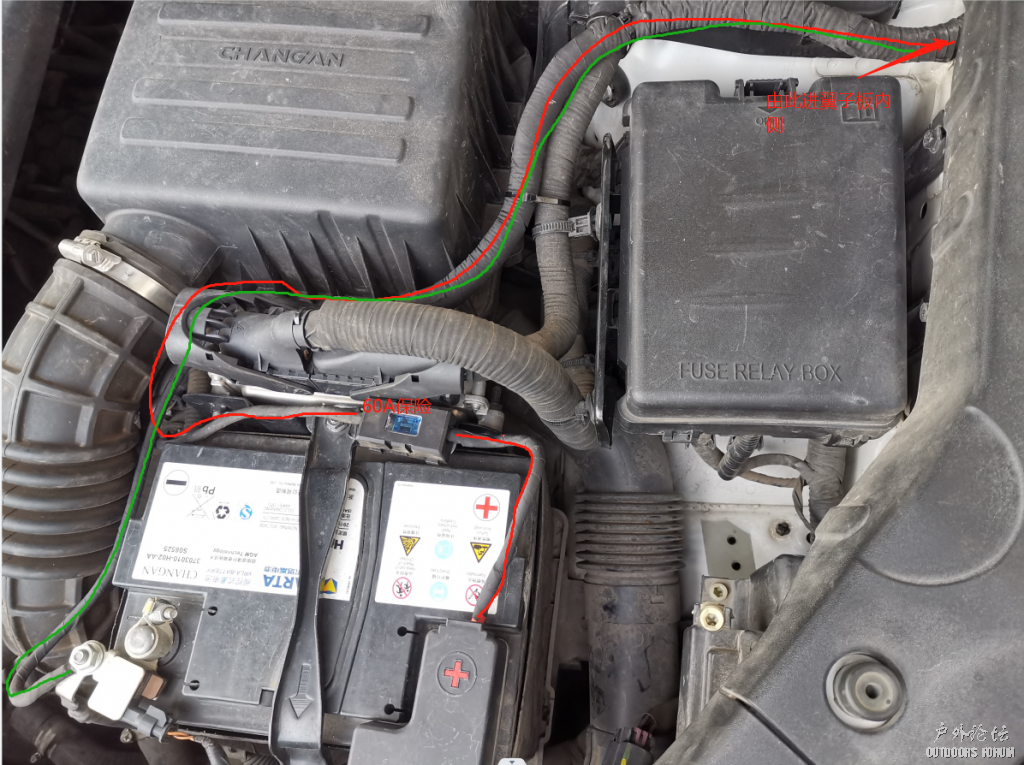

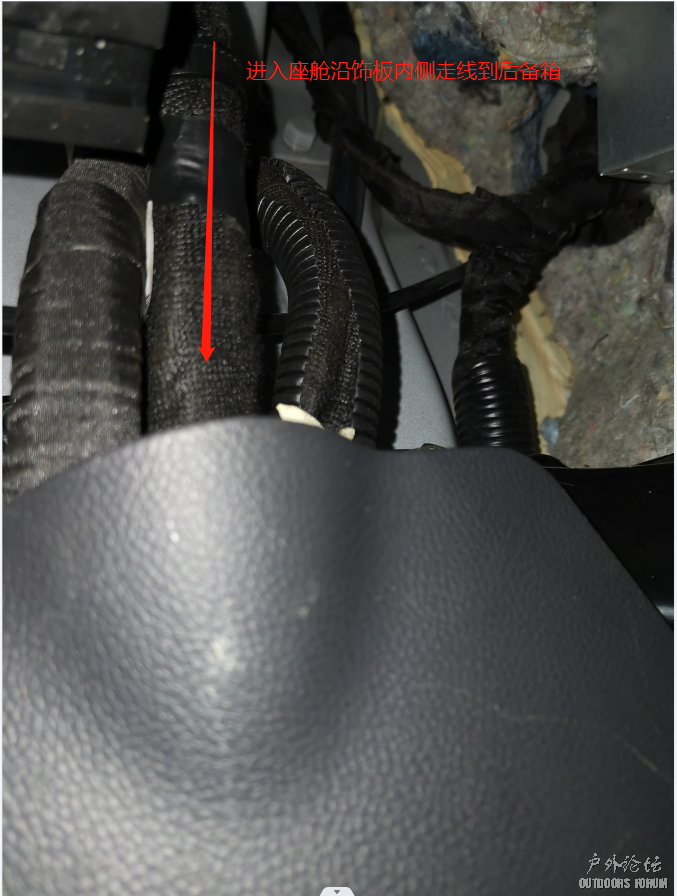

充电线路安装，因为CS75从发动机舱到座舱确实和坛主说的一样几乎没法穿线，我在网上看到过一位车主有从主线束位置穿线方案，奈何我技不如人反复试验多次无果，最后选择了另一个方案。我是从主电瓶正负极接线，从发动机舱穿线到翼子板内侧，然后经过侧面穿线到主驾门控制线束穿线孔处，然后在原车门控制线束穿线胶套内开了一个孔，与原线束一起进入座舱，最后沿地台内饰板下布线到后备箱。布线发动机舱到座舱穿了波纹管，外面缠了车用耐高温胶布，座舱内线束缠了车用防震胶布，布线路径全程用㧜带固定，不存在磨损部位，当然后期勤检查也是必要的。
拙作欢迎各位指正！

阳光天空 · 发表于 2023-6-26 12:04:36

布线方式不错。

只是长时间充电要注意看导线是否发热。

勇哥SC · 发表于 2023-6-26 12:29:53

阳光天空发表于 2023-6-26 12:04
7 I- I4 m: {4 g o$ u布线方式不错。- B" V7 d) O2 Y2 y$ m2 K& [- H
只是长时间充电要注意看导线是否发热。

谢谢提醒，短试了一下，暂时没有发现，计划下月川西跑几天观察一下就有底了

dongnan · 发表于 2023-6-26 14:31:43

感谢，收藏了。

勇哥SC · 发表于 2023-6-26 14:42:21

dongnan 发表于 2023-6-26 14:31
' e t3 Y9 n% Q& B4 [感谢，收藏了。

貌似同款车友

，不客气哦，希望帮到你

dongnan · 发表于 2023-6-26 14:45:19

勇哥SC 发表于 2023-6-26 14:42% |% b# K5 g }2 b( i; c* t
貌似同款车友，不客气哦，希望帮到你

同款车友，有同样想法但是动手能力太差，准备摸着老兄改装经验过河

勇哥SC · 发表于 2023-6-26 14:54:53

dongnan 发表于 2023-6-26 14:45! N5 j' _) g/ X; J5 z$ E
同款车友，有同样想法但是动手能力太差，准备摸着老兄改装经验过河 ...

没事，其实我也找人帮了忙的，当时找了一个搞汽车电器的他都不知道怎么弄，最后是我说方案他施工的，老板人也好，认为是个小活都不好意思开价，最后是我和老板一起把活干完的，就几十块钱的人工费就够了，你可以参考一下，自己干难度也不大只要点简单的工具和材料

richelsky · 发表于 2023-6-26 16:56:41

注意套好波纹管，至少火线要套。

Y130 · 发表于 2023-6-26 20:30:41

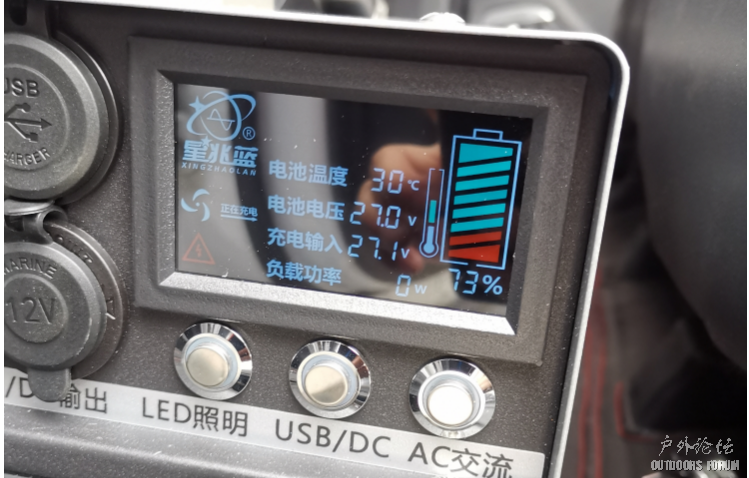

充电输入27。1V有升压模块

风雨过客 · 发表于 2023-6-26 21:50:57

这个是成品移动电源吗？带逆变器的那种？
