我床车的电路是这样的

my指南针 · 发表于 2023-2-9 22:34:18

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 my指南针于 2023-2-9 22:36 编辑

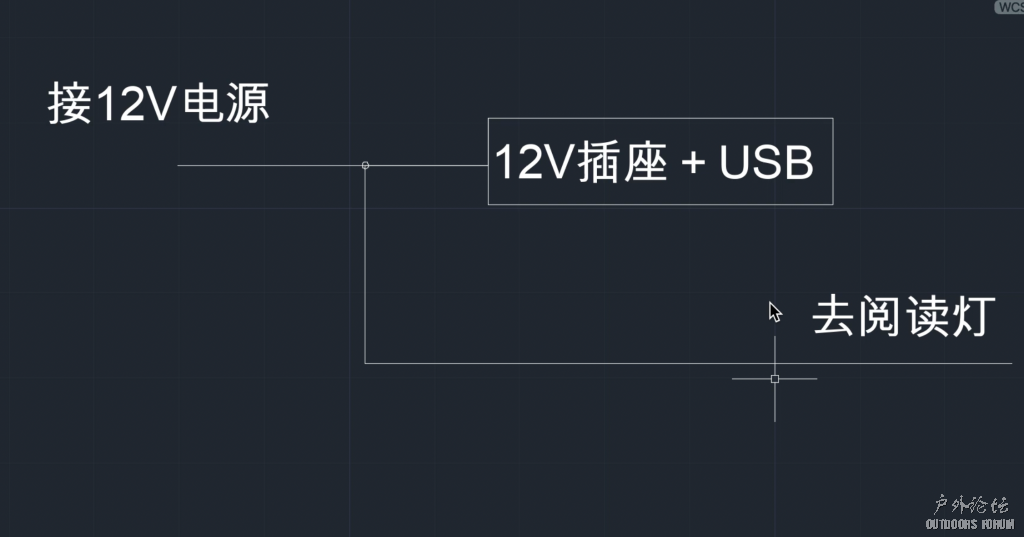

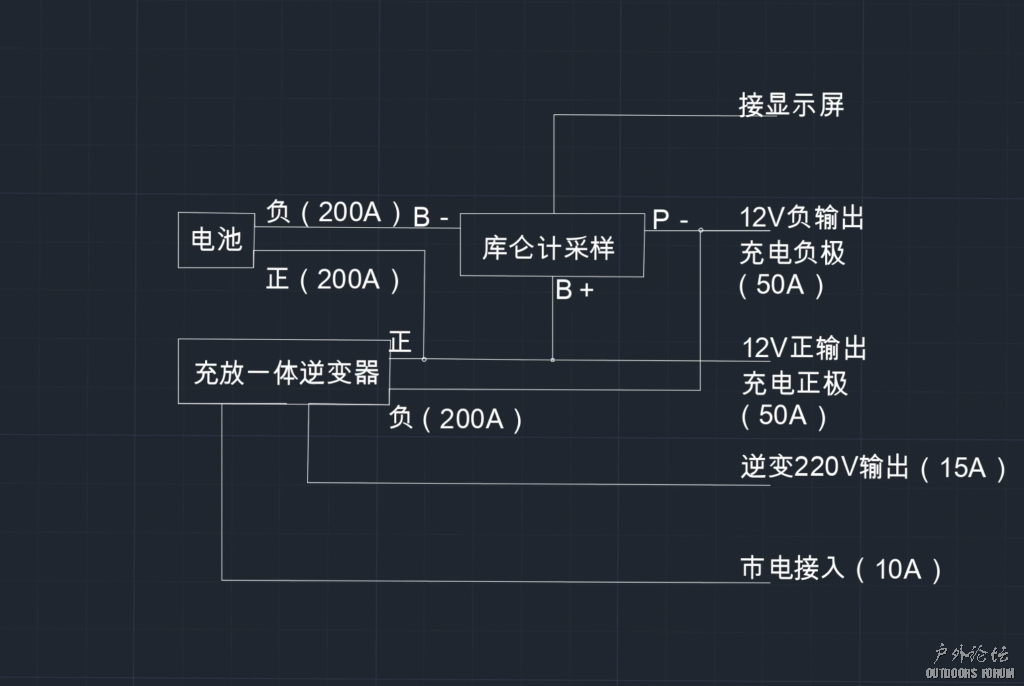

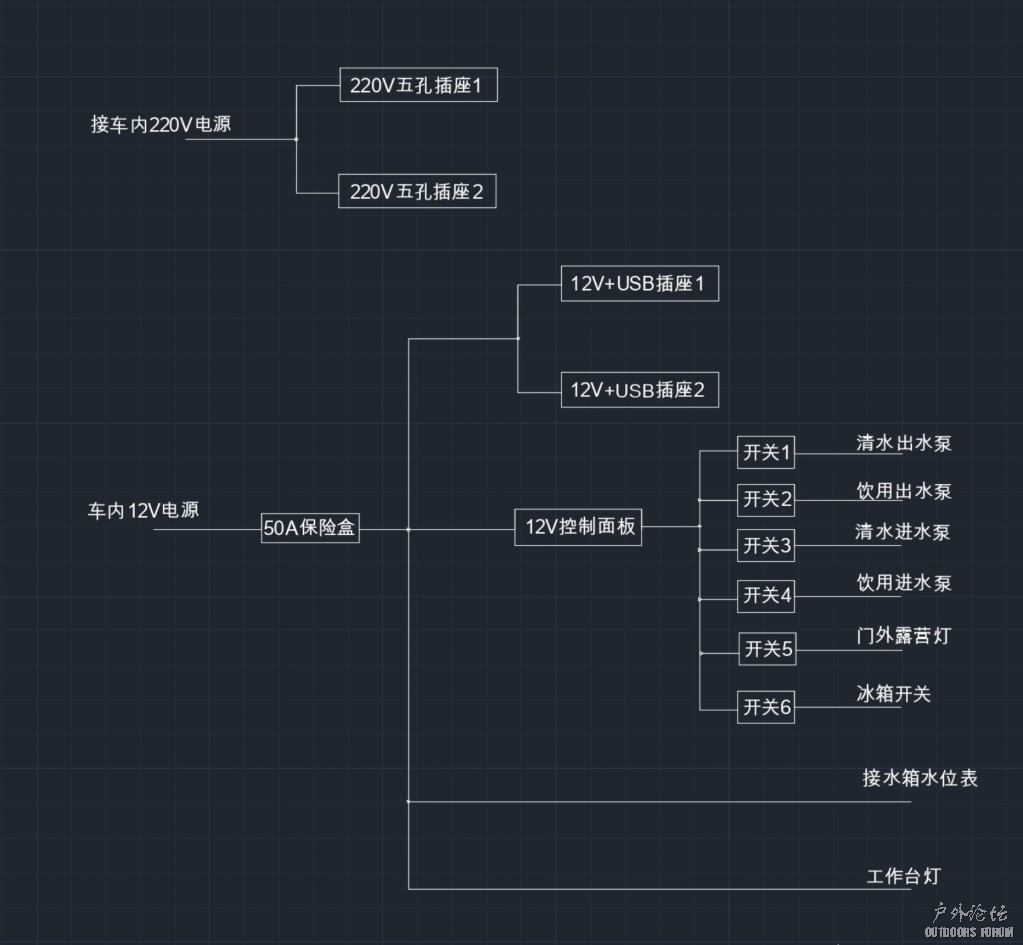

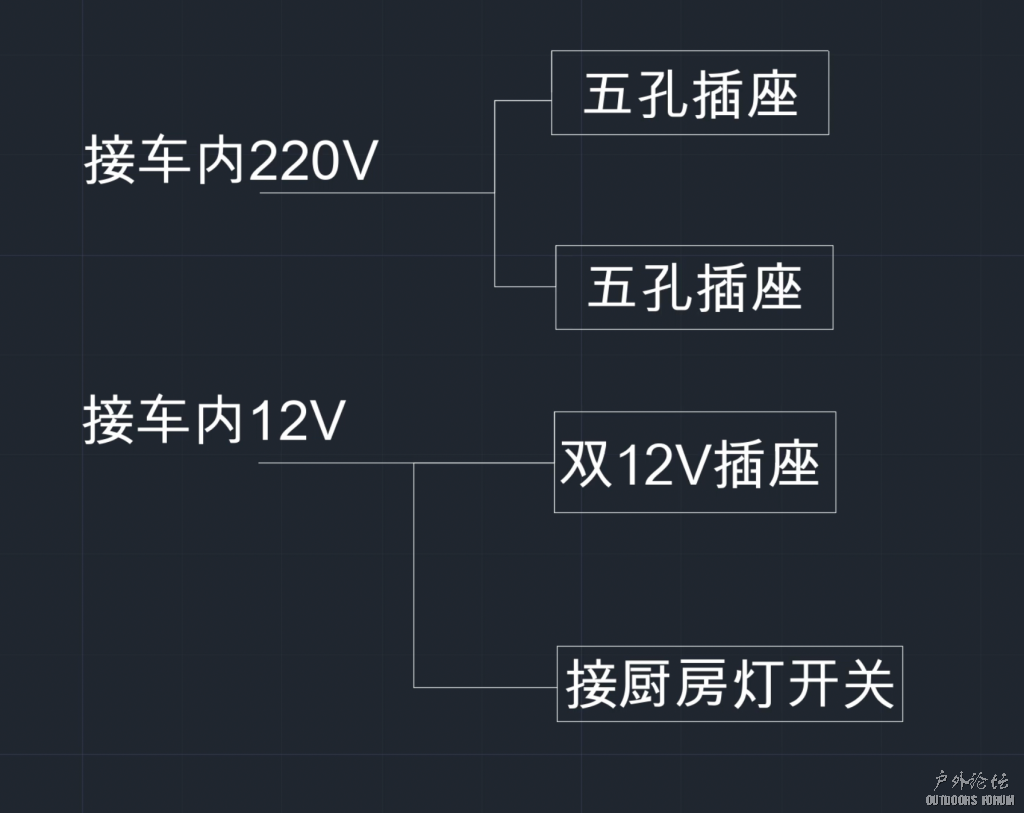

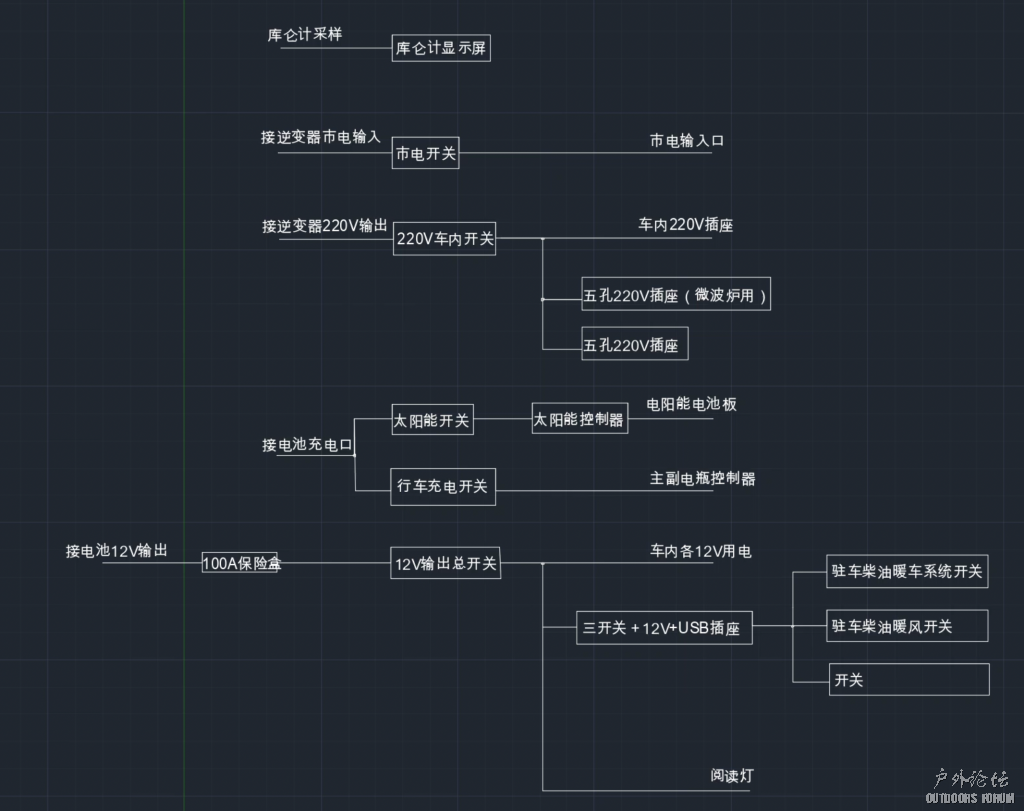

大家都在讨论床车的供电系统，这里把我车的电路设计提供出来，供大家参考。实际制作时有一些改动。

我是胖哥 · 发表于 2023-2-10 07:44:46

设计的真好，，你的副电瓶是多大的！！

武汉桂哥 · 发表于 2023-2-10 08:42:26

好像说准备使用500安时

一路畅通 · 发表于 2023-2-10 09:17:41

不错，很完善。

最好是电路图也分享出来看看，视频一晃而过，参考不了。

Duke · 发表于 2023-2-10 09:51:18

对，把电路截图发出来。最好再用文字说一下。

jackielean · 发表于 2023-2-10 10:04:09

Duke 发表于 2023-2-10 09:51! R% t! o) y( _: \/ g1 |' j- ?
对，把电路截图发出来。最好再用文字说一下。

是的，这样更方便学习

my指南针 · 发表于 2023-2-10 22:13:57

一路畅通发表于 2023-2-10 09:17# r' O, T' z/ r9 O+ y5 c4 q" F9 e
不错，很完善。
/ }* I# s# s% o7 e! o最好是电路图也分享出来看看，视频一晃而过，参考不了。 ...

暂停一下就可以了

一路畅通 · 发表于 2023-2-11 08:22:47

my指南针发表于 2023-2-10 22:138 d9 L2 A9 _/ f7 x$ L
暂停一下就可以了

我相信大多数是不习惯在视频看图纸、参数，技术问题也容易看错，还是图文更有参考性。

my指南针 · 发表于 2023-2-11 11:52:40

Duke 发表于 2023-2-10 09:51
' D7 c) X) s! f Y0 j对，把电路截图发出来。最好再用文字说一下。

可以对照视频确定一下

tytygw · 发表于 2023-2-11 20:40:53

设计思路不错,学习了!
