车尾电动自行车架制作安装完成

我是胖哥

2 q! F" [$ v1 J* f0 ], I2 u2 a胖哥我原来的车尾自行车架是安装在车尾门上的 ，进口的小两千元 ，挂自行车的 时候 还不错，后来挂电动自行车，还是重了一点 ，总感觉对不住自己的车门 ，所以就决定换个插车底尾杠上的 ，在淘宝上 花近二百元 买个加厚的 尾门铁架踏板，自己改装在 踏板上 焊接一个槽钢 ，按照电动车的 尺寸 槽钢上 扣出来 轮胎的卡槽，和固定自行车的中间固定管，反复调试修整了几次，到达了 安装和拿下都顺畅，十秒钟就可以安装好电动自行车的 过程 ，现在就剩刷油喷漆和安装防刮防撞包边条了。
+ t( ]" {% t! G
  p2 e) E5 [; b- Y" j

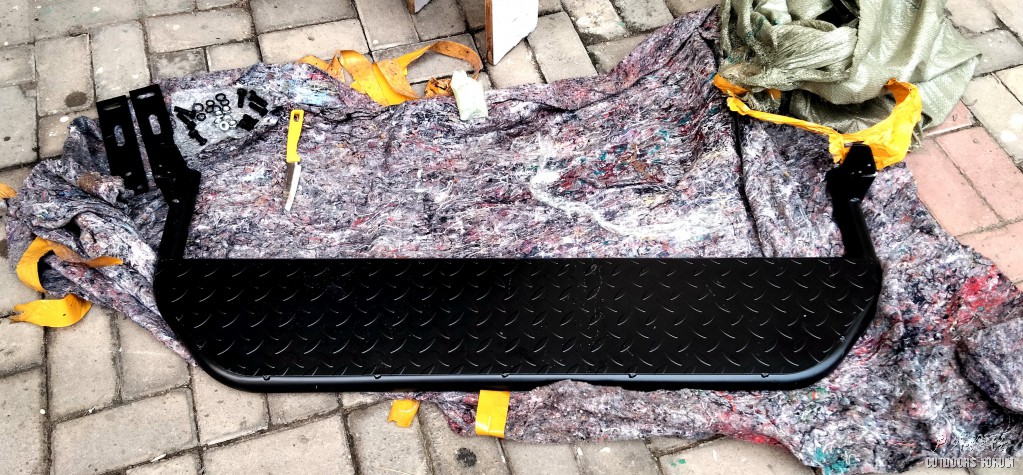

这个加厚的195.13元， 普通的才123元，不锈钢的 和铝合金板的 ，也才二百多元，不过我还 在后面 焊接挂电动自行车的 架，为了焊接 只能选择加厚铁质的 ，如果不要焊接，选用螺丝连接 ，那就选不锈钢的了 ！

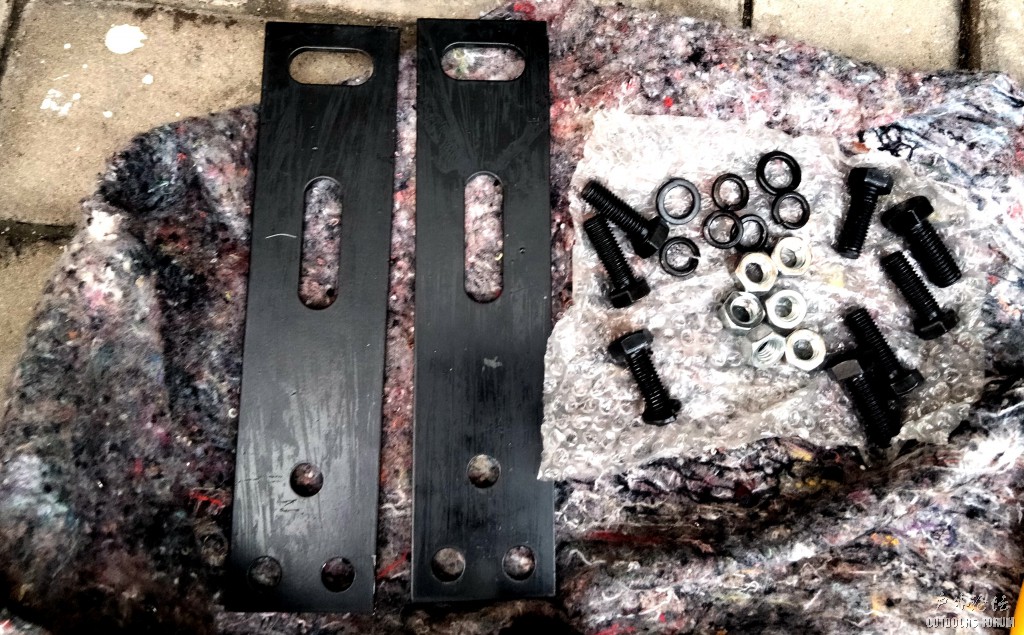

- S! ~# Z! j3 X# U7 x( d# B: S这个给带的 安装连接板 ，螺丝都配现成的 ，
: ]: |" @% H, P( O. m. v

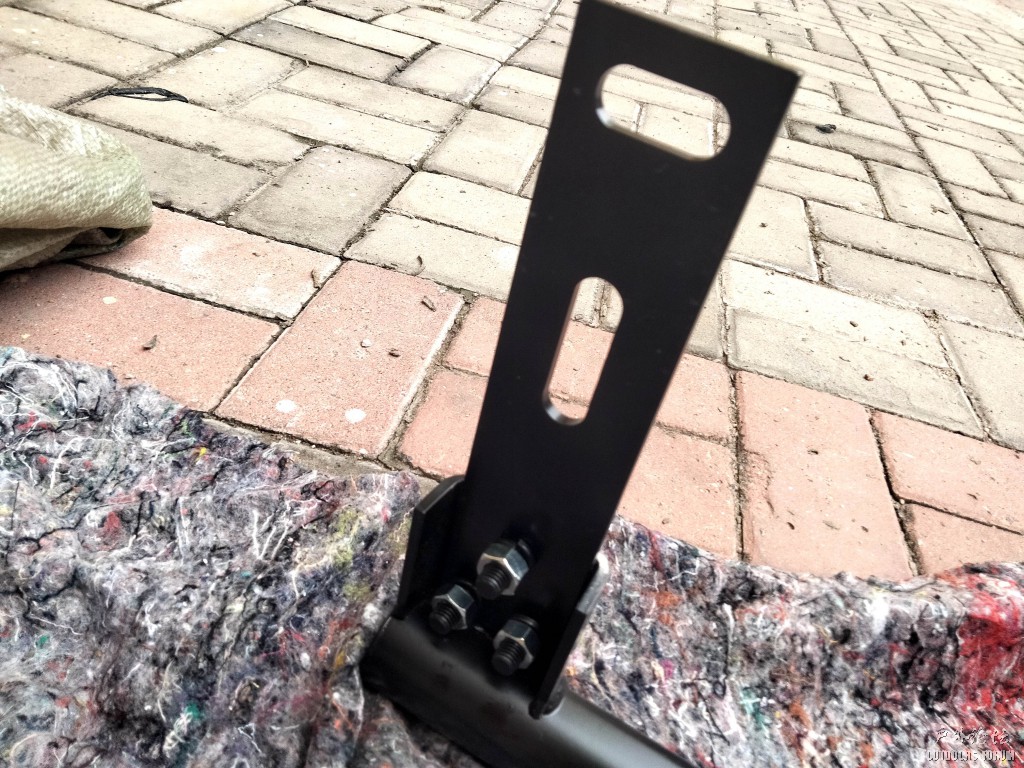

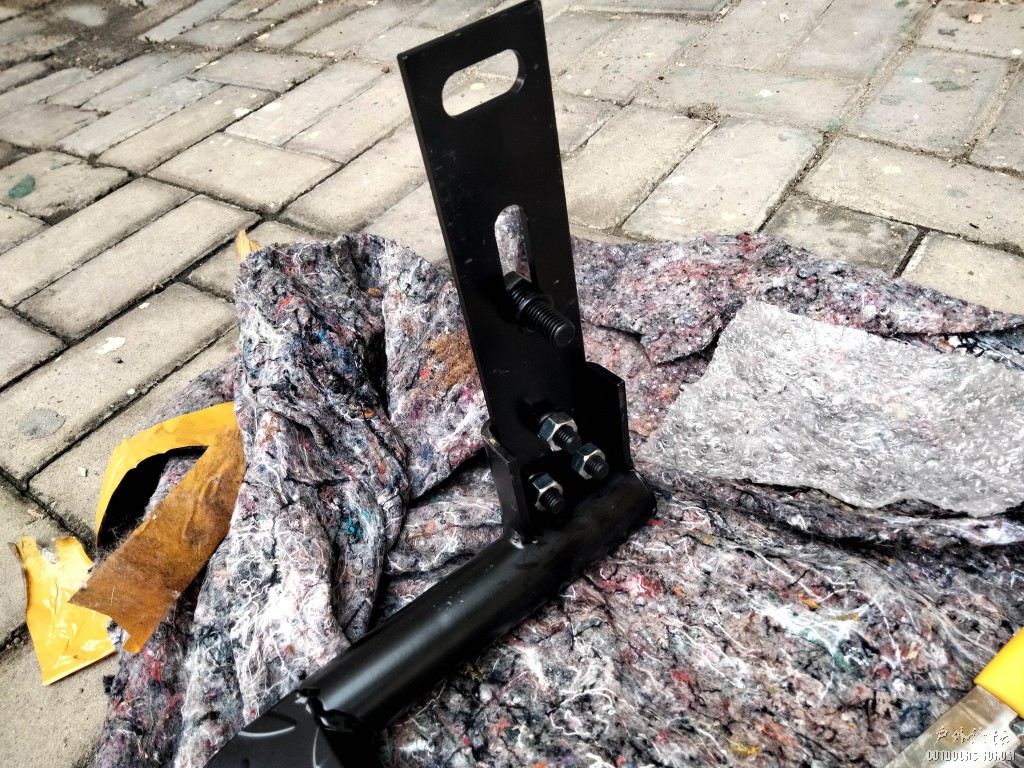

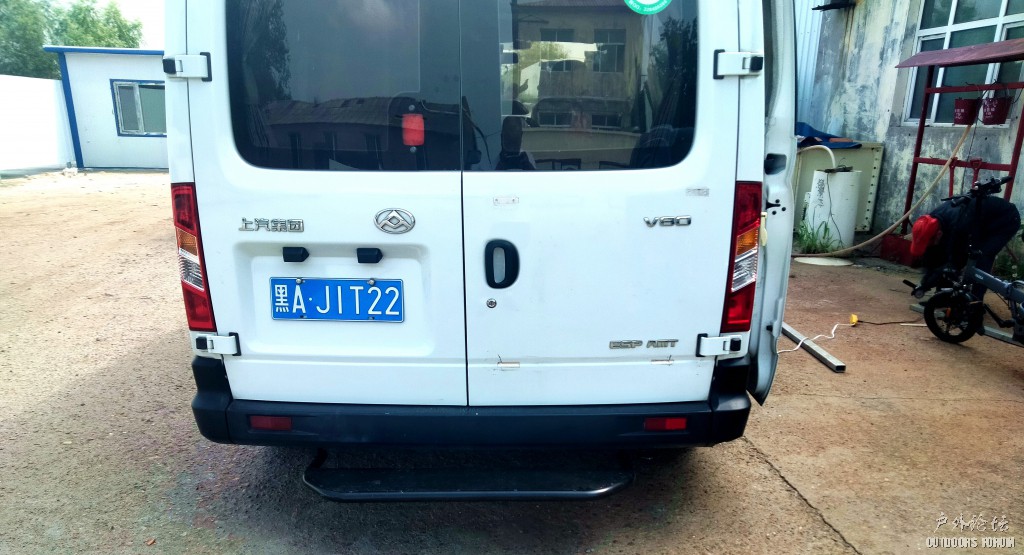

2 r* U6 O6 C$ j4 {! d/ [安装板 直接安装在 车尾拖车钩 的固定螺丝上 ，原车螺丝卸下来 ，再安装上 ，另一侧没有拖车钩，不过预留的 螺丝眼和 右侧的拖车钩处是一摸一样的的 ，安装上不 影响备胎的 拆卸和 使用！


0 ^' u* w% U0 w3 z9 M( B+ @- b  f



+ T+ y2 }* q' z; U

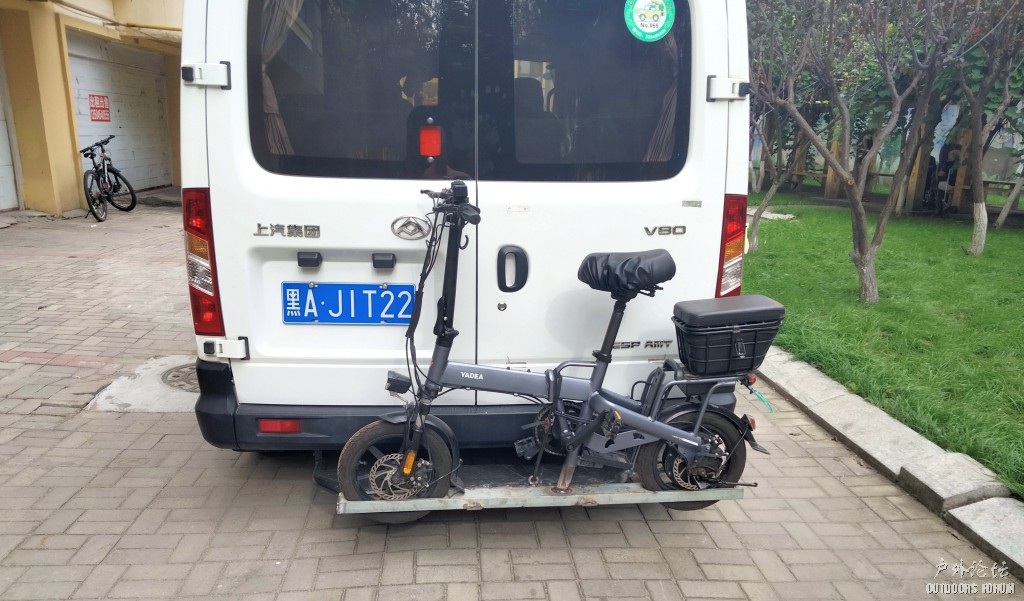

这个自行车架 比我 原来的自行车 低了 45厘米 ，我拿上 和卸下 就轻松多了

我是胖哥

5 ?/ h3 K9 \; ^/ I0 o8 [

# g4 ^* X% B1 M* t

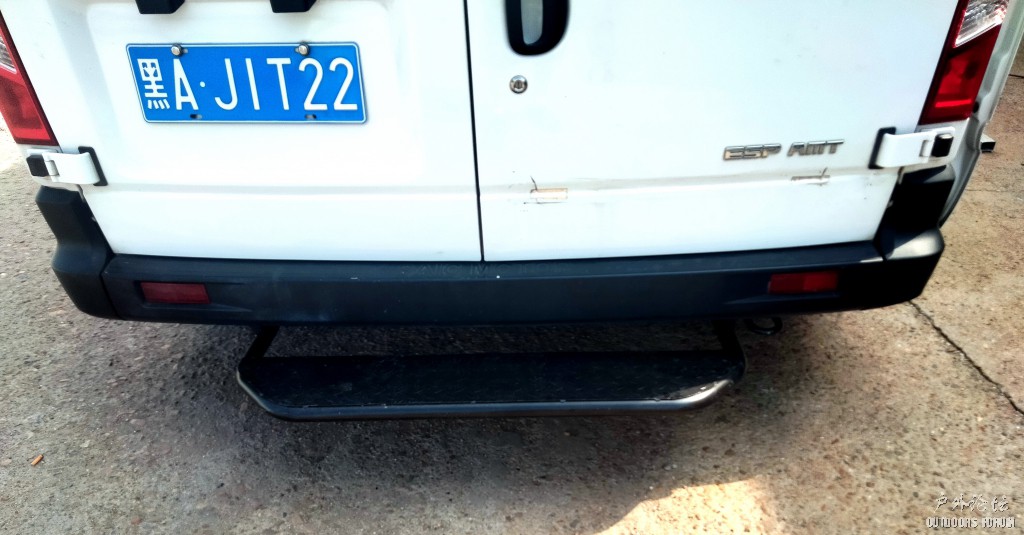

安装的 时候 往右侧 偏一些，为的是不挡号牌。
8 v# Z* |2 B  B

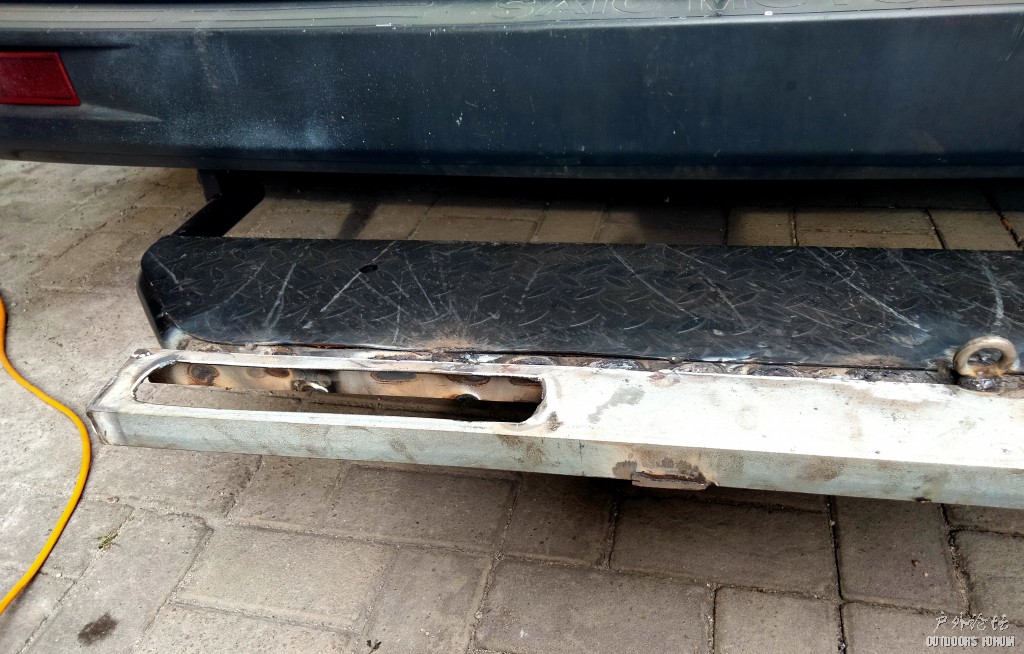

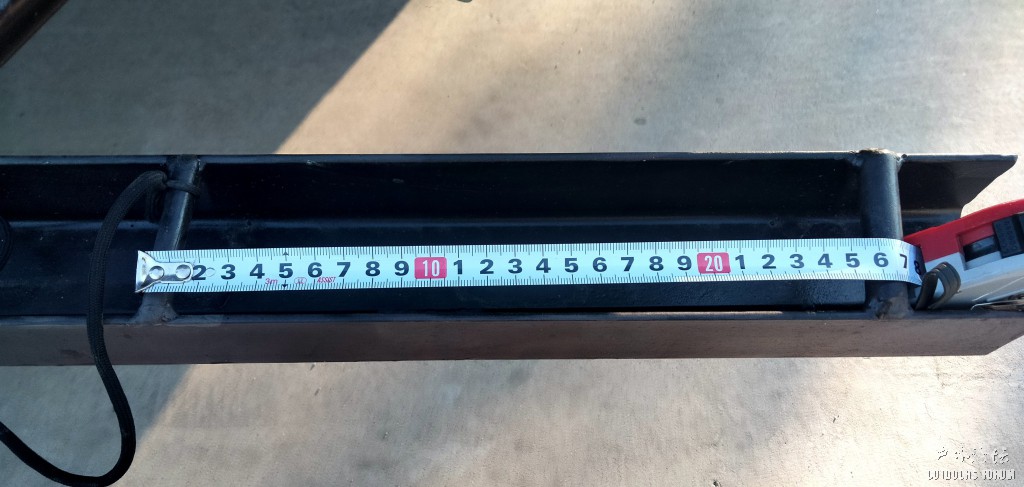

& J8 c6 n- `! Z, A, W按照车轮的 尺寸 ，扣出 方槽 ，车轮卡里面 非常的 稳定

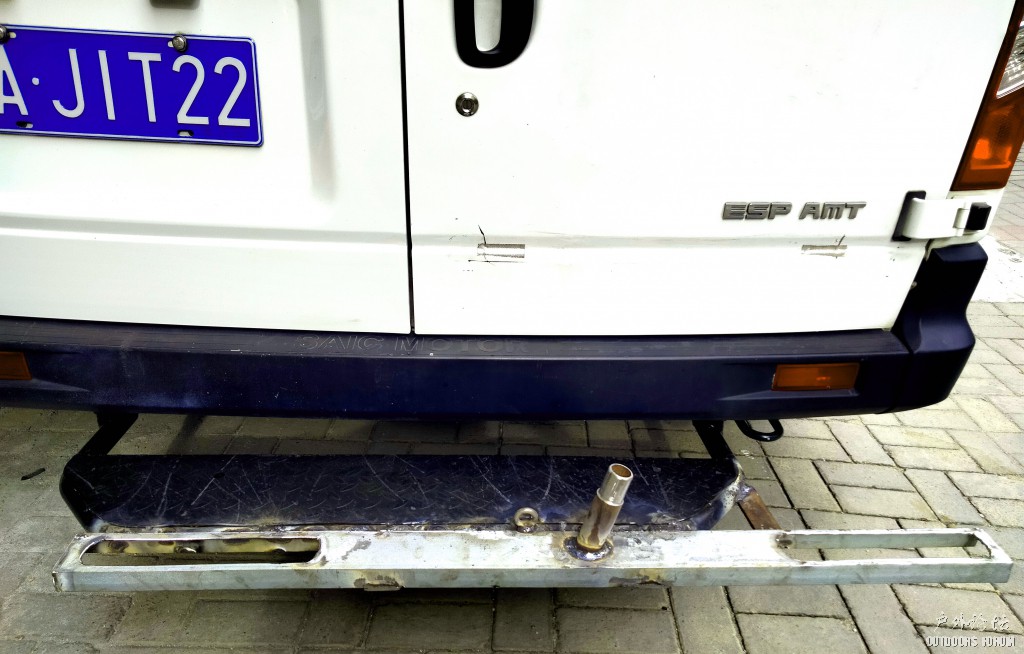

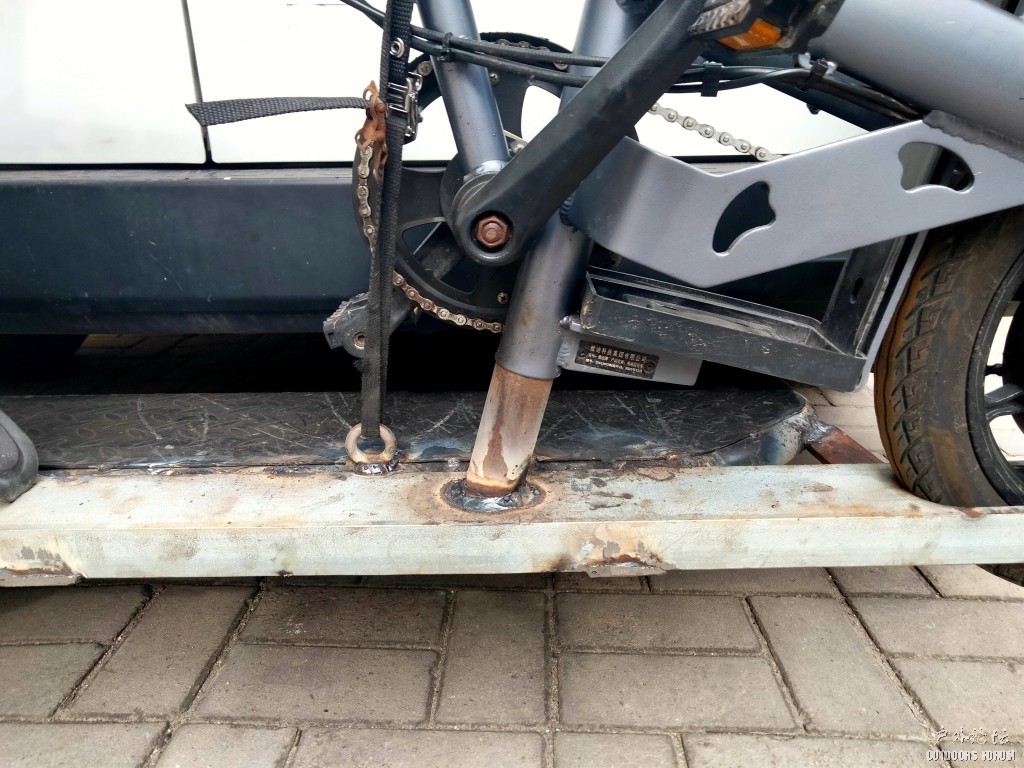

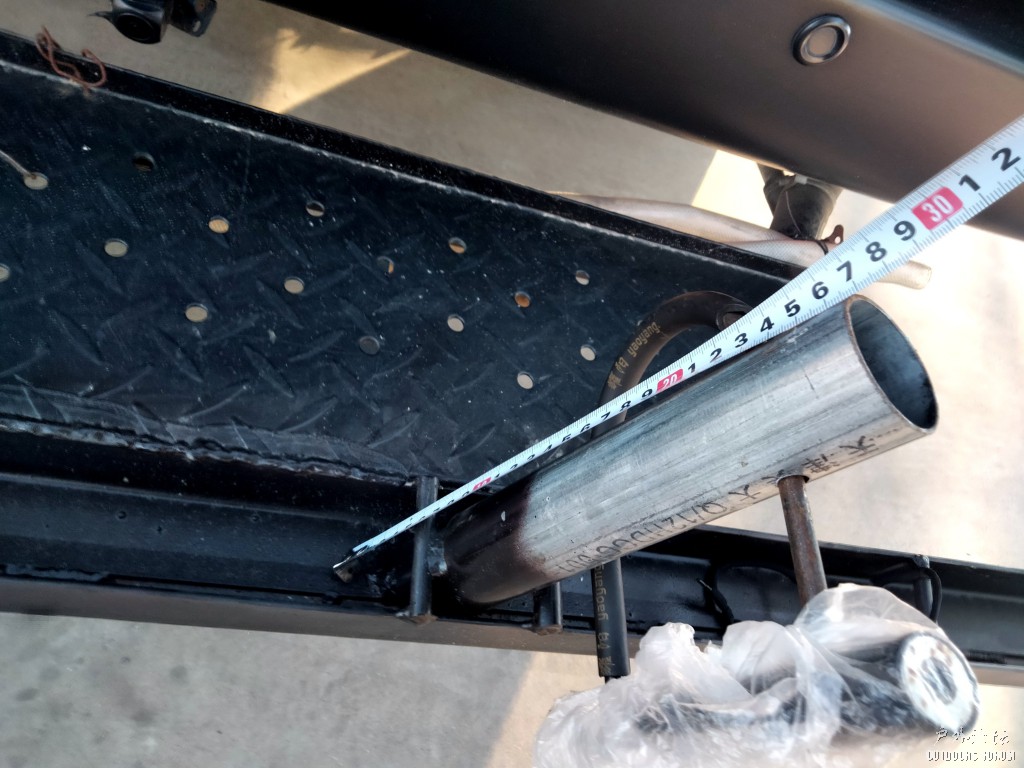

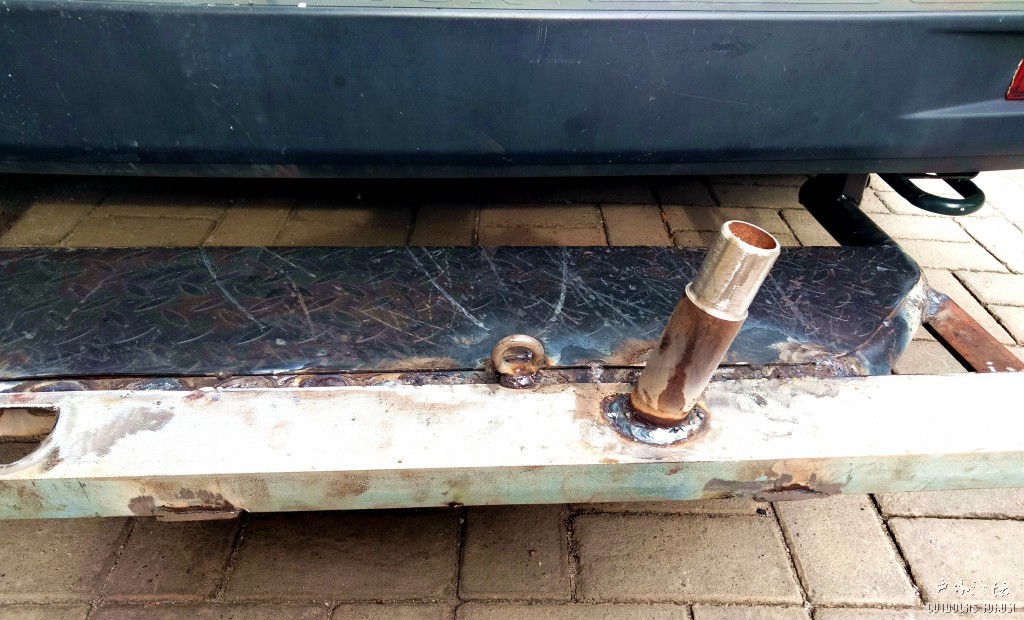

中间 安装一个铁管 ，用车床车一下 ，正好 和 我的自行车 座管 吻合 ，保证自行车 的 直立状态 ，不用再固定 ，都不会动的 。



/ b" D& g+ \- z$ v8 l% o

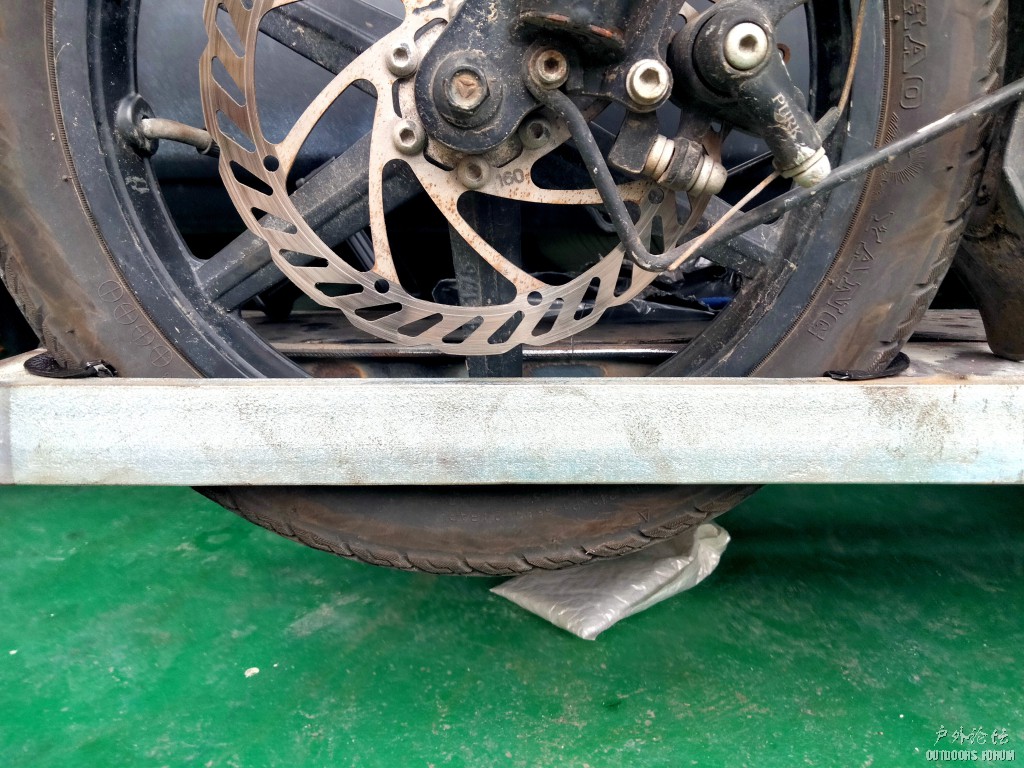

现在的 前后轮 卡的 很稳定 ，稍微深了一点点 ，我发的 U型 缝边 胶条 到了 ，安装上 就好了 。
( p  C3 Z5 l; J! m

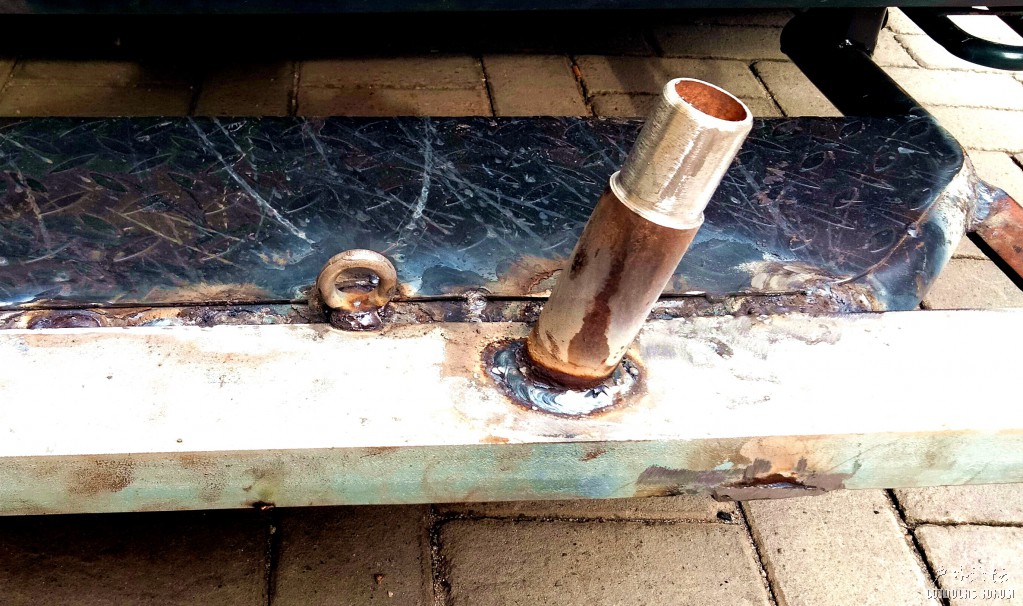

为了 万无一失 ，我还焊制了 一个 固定环，可以用绑带绑一下 更放心一点 ，这个环 也可以 用链锁 锁一下的 。
/ H, g( |, Z) l8 b; C: n' H# r


1 Q3 P- }' ]2 ^+ W

! K1 t, x% \, X5 E+ |

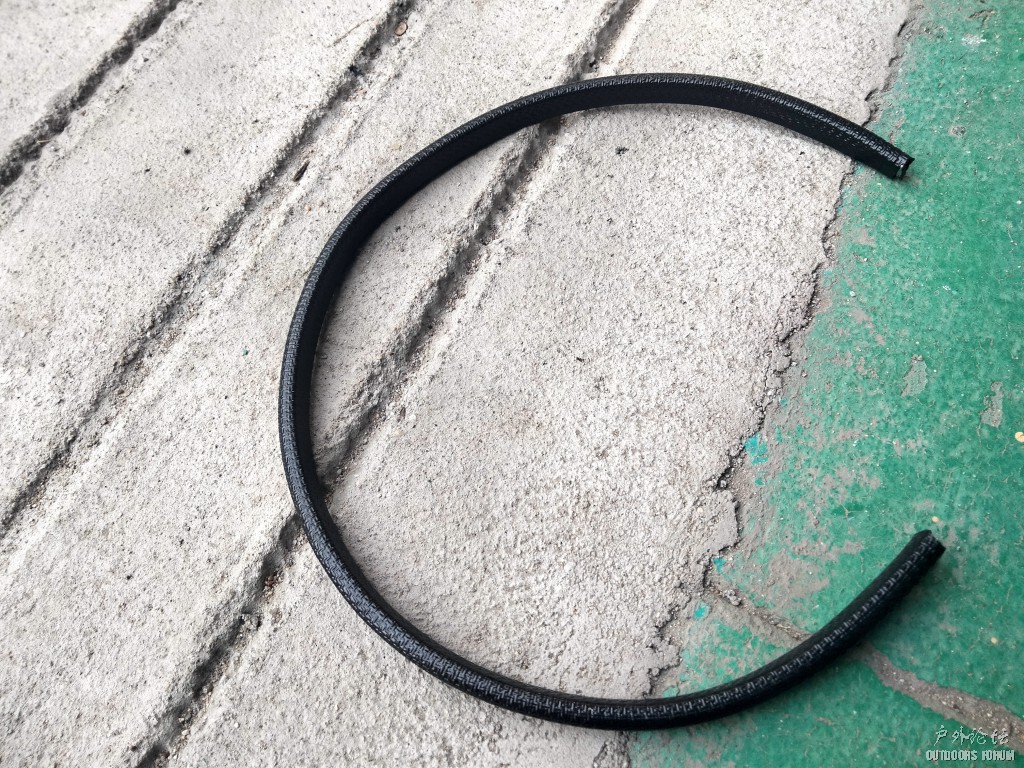

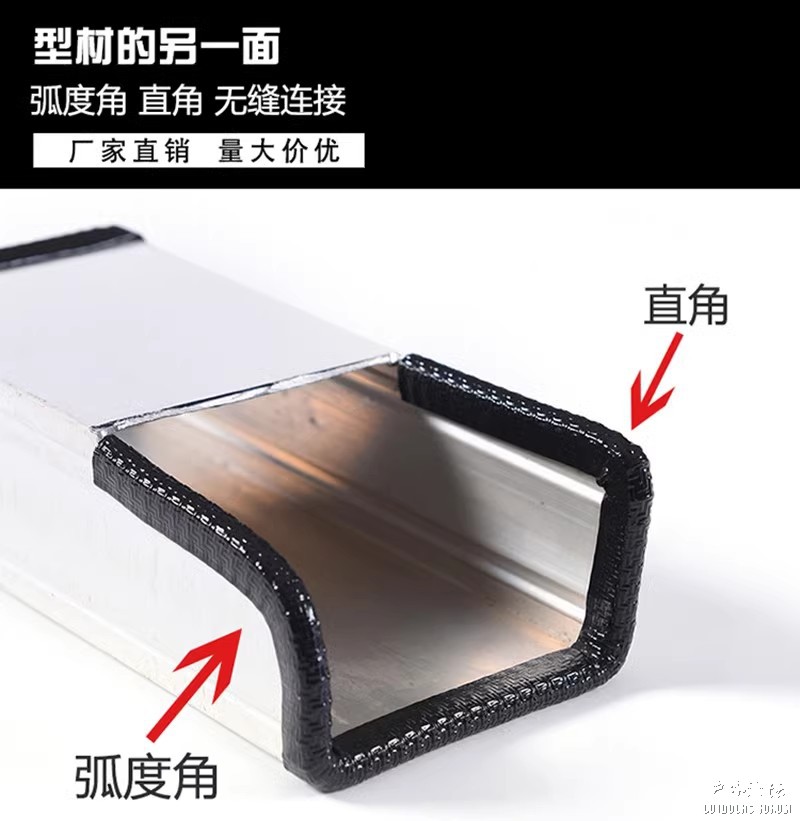

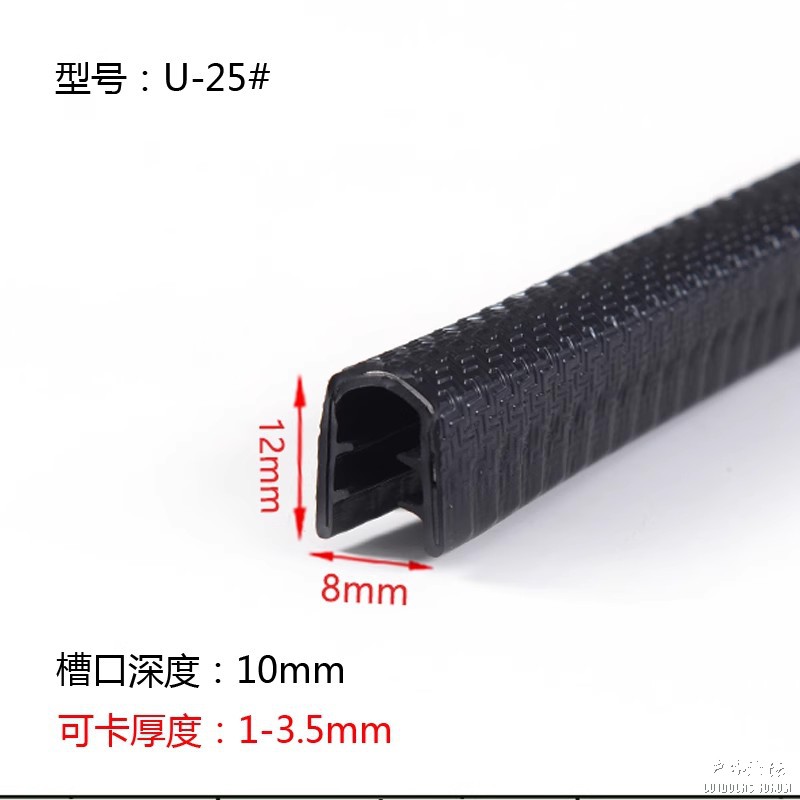

9 x# R* `4 a. y) K花了1.15元 买了 一米 这个 封边 胶皮，到了 就安装上 ，再就 是 给 这个车架 刷油喷漆了！！
# Y5 q2 z. r0 p, J' t4 _3 R) q

tytygw

老哥又创新了！

海之味

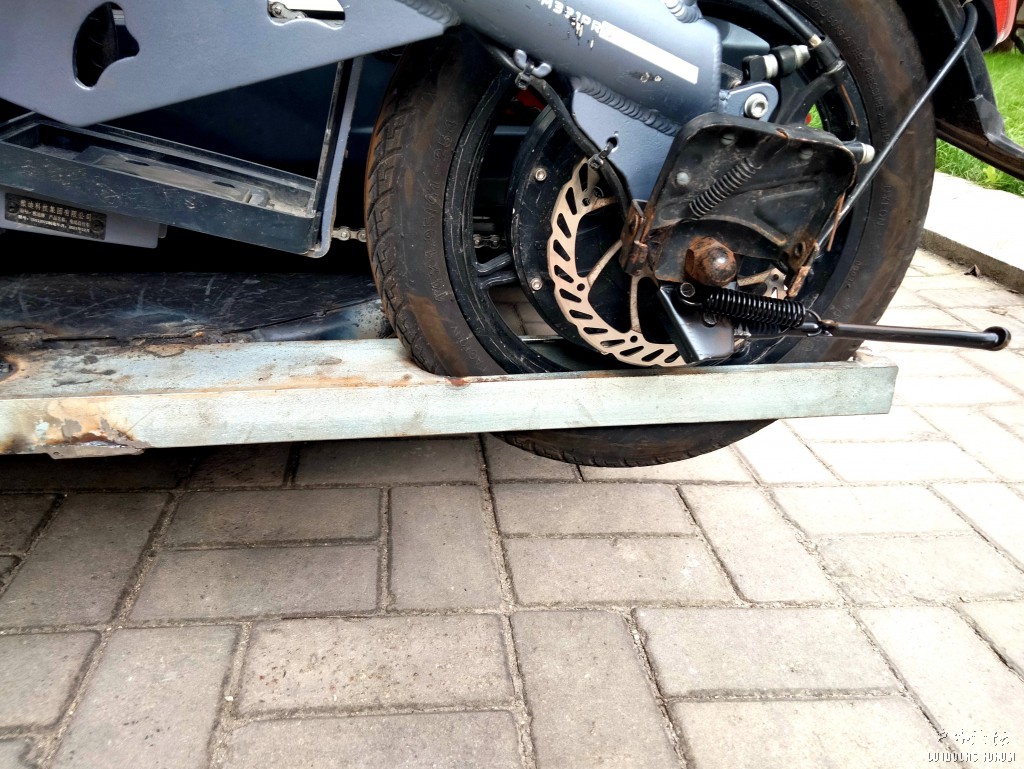

放置轮胎的开口是不是开的过长了，我看刹车盘都快碰到底下槽钢了。

我是胖哥

tytygw 发表于 2024-8-11 07:24
老哥又创新了！

和挂车门的 区别就是 这个开后门需要把车 拿下来，不过我这个拿取很方便，十几秒 就能轻松的 拿下来 ，由于挂车高度低了45厘米，比原来 安装 方便多了 ，原来的 安装 需要 绑四处绑带 ，现在不用绑就很牢固，为了 保险最多绑一处就行！

我是胖哥

海之味 发表于 2024-8-11 07:30
, {% @' [/ j2 |& h# i放置轮胎的开口是不是开的过长了，我看刹车盘都快碰到底下槽钢了。

你观察的 很仔细，我是特意弄那么长的 ，因为我开口两端 还需要安装 封边条，封完就短了一点 ，正正好了！
7 c( g) y; z% N
# C% ~* y2 S" e( v
  V  o/ Q) Y/ a! V! x* \8 s8 |6 G7 Y
; B; g( n6 S; ^! Z, t. c/ G3 K7 ^

tytygw

我是胖哥 发表于 2024-8-11 07:33
2 q9 I; k" Z- x/ p和挂车门的 区别就是 这个开后门需要把车 拿下来，不过我这个拿取很方便，十几秒 就能轻松的 拿下来 ，由 ...

使用中这个比以前方便多了。

浙江移不动

固定自行车的中间固定管上部打个孔，攻个丝口，用一颗专用螺丝固定还可以初步防盗，也不用再绑住了。

我是胖哥

浙江移不动 发表于 2024-8-11 15:28
固定自行车的中间固定管上部打个孔，攻个丝口，用一颗专用螺丝固定还可以初步防盗，也不用再绑住了。 ...

& Q! ]* ~1 r% w/ S1 W$ u我这个 电动自行车 是 参考一个朋友的车弄的 ，他就是 打孔 穿链锁的 ，我不想 在电动自行车 座管上 打孔，就没有 那样弄 ，我 只在 架子上 焊制了 一个 挂环 ，我有 很多 自行车专用绑带 ，非常 方便，

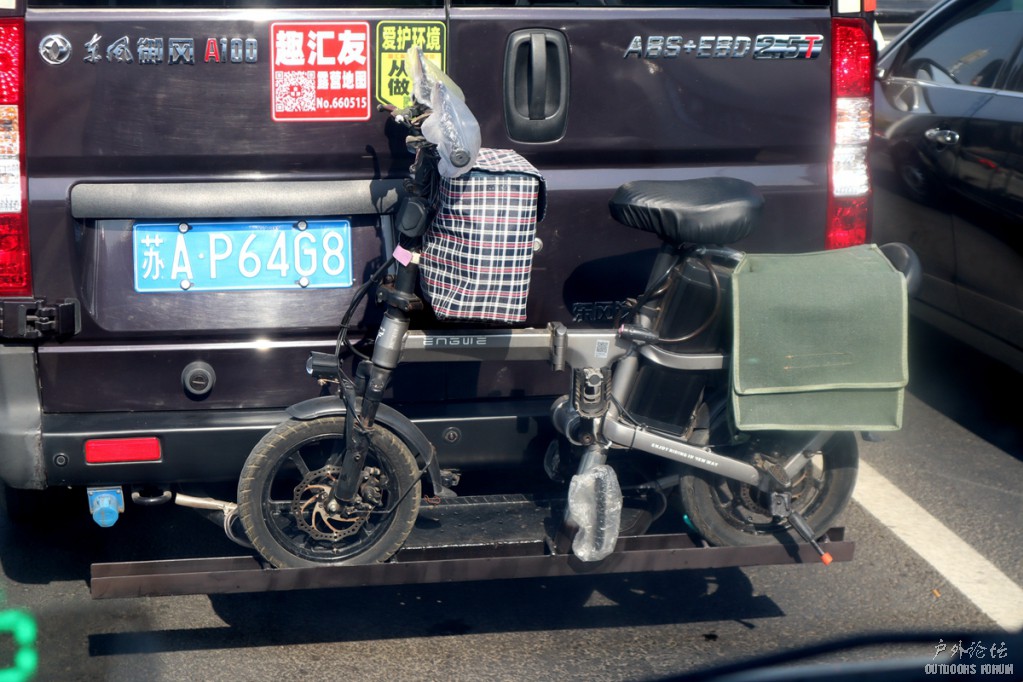

4 t5 q, P, E- }2 B, d这位朋友的 自行车和我的 类似 ，不过他的 这个 座管底部比我的 长 ，他是 选用的 外套的 方式 ，套的 吻合度不高 ，有点咣，


7 W* o0 P' s/ ?6 O1 j5 ~

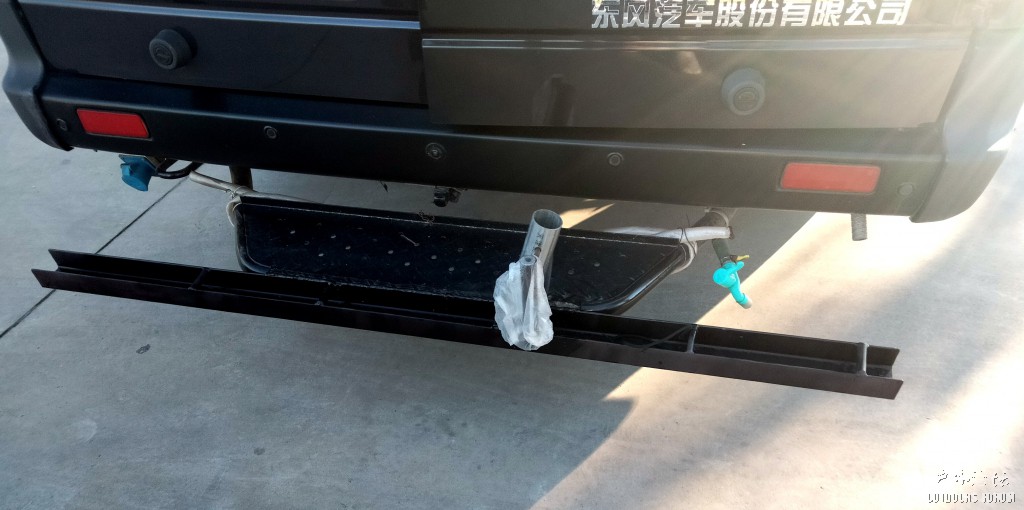

: @0 R! ^, g/ c, B7 Y& \) v) O他是 在 路边的 电焊部 花钱焊的 ，没有找到槽钢，用两根角铁 焊接在一起了 ，
% F6 s1 n" t7 C: ]# Y

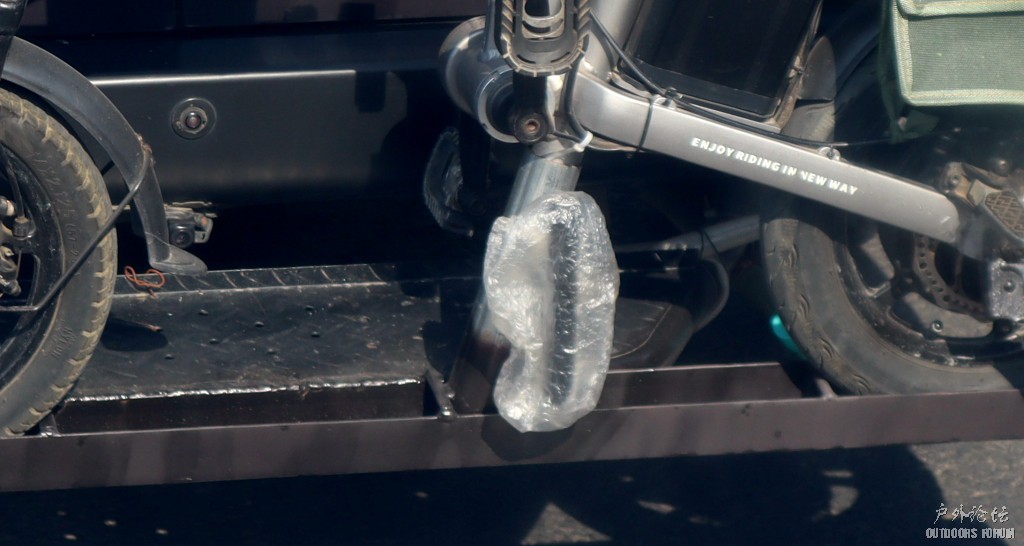

# Y; H+ W$ Y$ X* o他 套上 之后 连外套管 和 坐管 一起 用电钻 钻的 孔 ，用硬插的 链锁 锁的 ，防止链锁孔进水 生锈 ，用塑料袋 罩一下
3 `5 z4 f/ w) p: {# R' m+ Q/ d
我的 是 内套管 ，我是 在 自己家 的 机电厂里 弄的 ，材料好找 ，也有 车床 ，所以 坐管 那里粗细更 吻合。
2 \4 o/ h) C# a' x

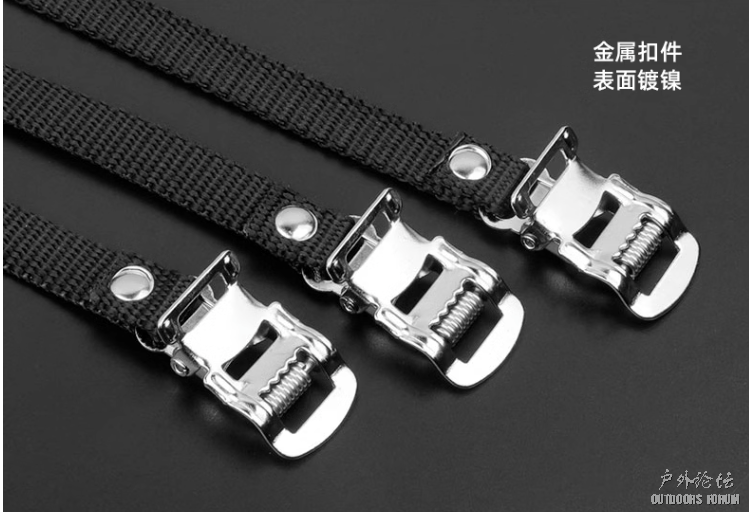

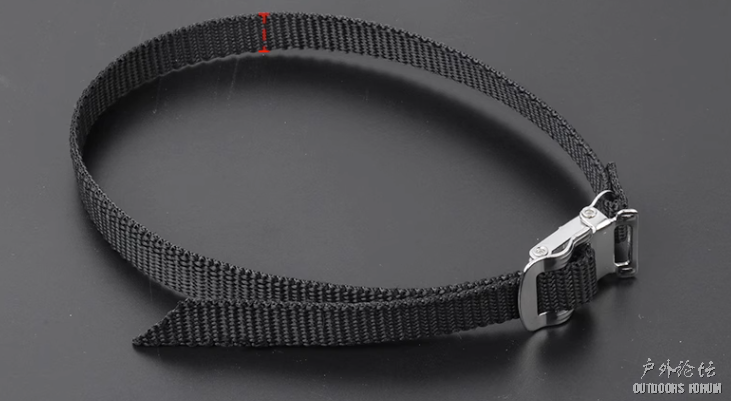

9 G( n9 M: ]/ O( \7 C这种 绑带 自行车店里 都有，是 高档自行车 包装来的 时候 捆车 用的 ，我要了 很多根 ，这种 绑带 非常实用，我骑行的 时候 就是 随车 必带的 ，当然 ，，这种 绑带 网上 也可以 买的 到 。
( {* p. u7 g$ b, @* k


; A4 |2 n' |' x/ ~( t3 \
6 M0 m. _3 S& D# v2 G# n

我是胖哥

海之味 发表于 2024-8-11 07:30
1 j7 U! h# Y/ C5 G$ `放置轮胎的开口是不是开的过长了，我看刹车盘都快碰到底下槽钢了。

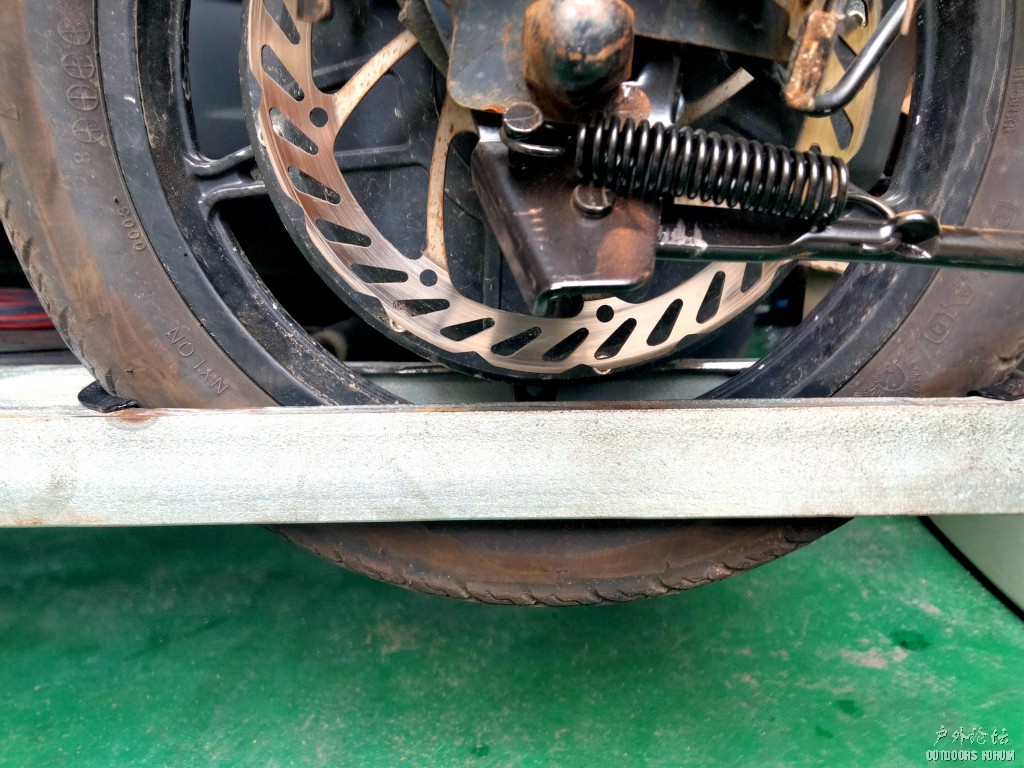

! \# w! N0 a$ o- C- F7 S% [今天 下午 花1.15元 买的 护边胶套 到了 ， 安装上 就离碟刹片有很大一块距离了 ，刮不到的 。



/ W& H8 m/ i" G! a6 X7 U

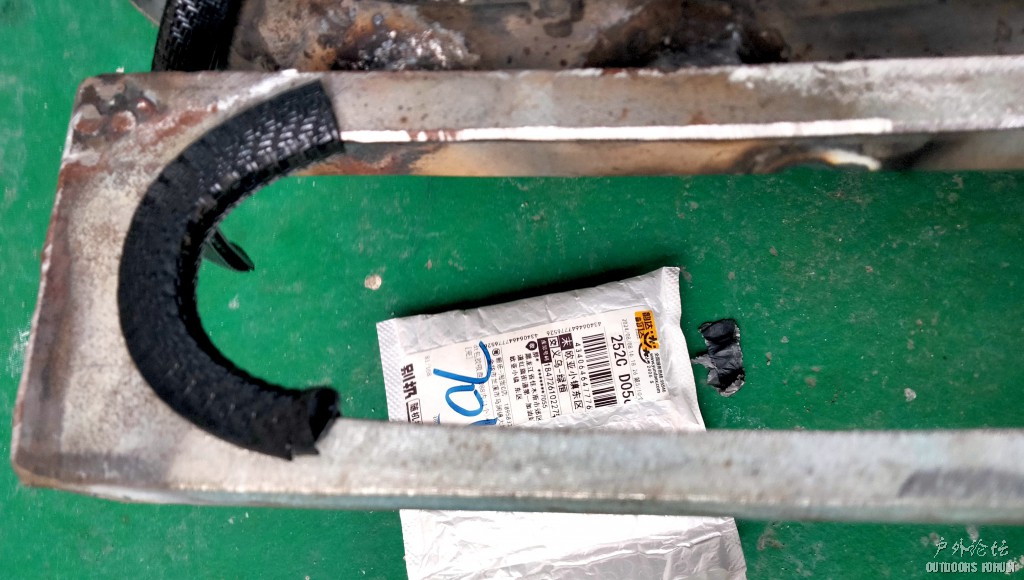

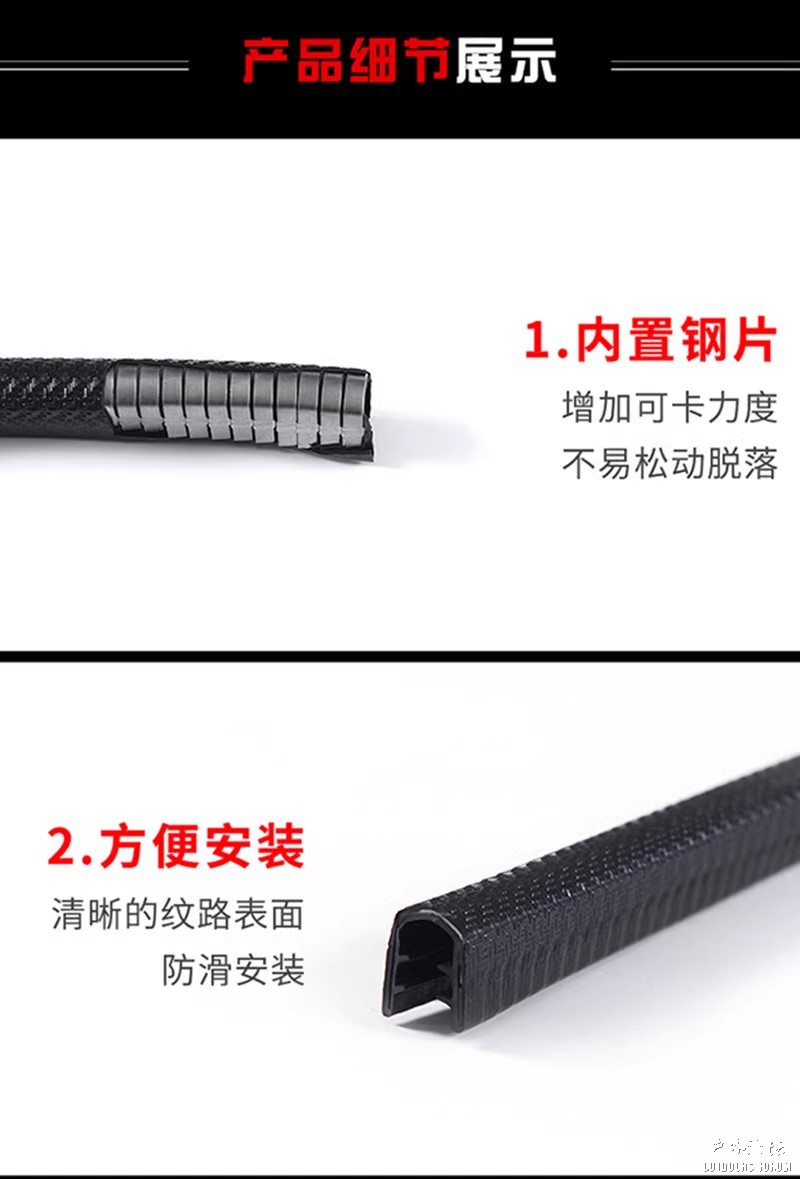

这个 护套 里面有 钢板的 ，安装上不会掉的 ，

! L& N! X. m3 E5 T8 }# ~买了 一米 ，套了 两个轮胎 前后 四个 接触点，还剩这面长，等 架子 刷油喷漆之后 再把 前后 两端 包上 。
* k9 L' _  v! ?5 Q
, b1 G, s' n1 n0 H7 l

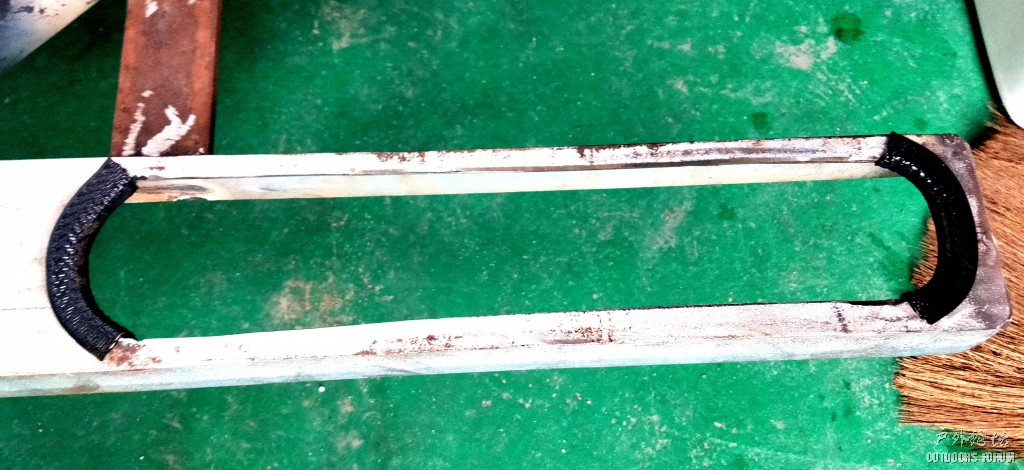

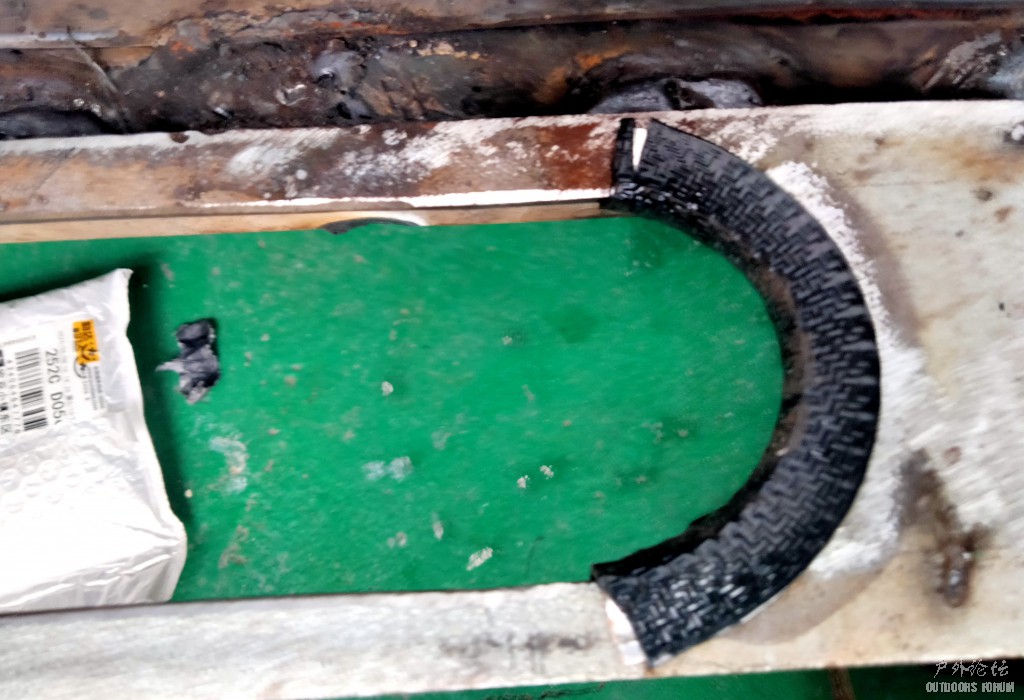

套上 胶皮 护套 ，方形轮胎槽就不刮 轮胎了 ，也不怕 架子 刮 碟刹片了
