优雅的实现汽车通风

HHH · 发表于 2024-8-5 22:29:39

论坛活跃需要您的参与，注册登录后即可完整浏览及发帖、回复。

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由 HHH 于 2024-8-5 22:24 编辑

1、前言
油车要想在床车上舒服的睡觉，就要解决车里闷热的问题，为此我尝试过很多方法，后来都放弃使用了。

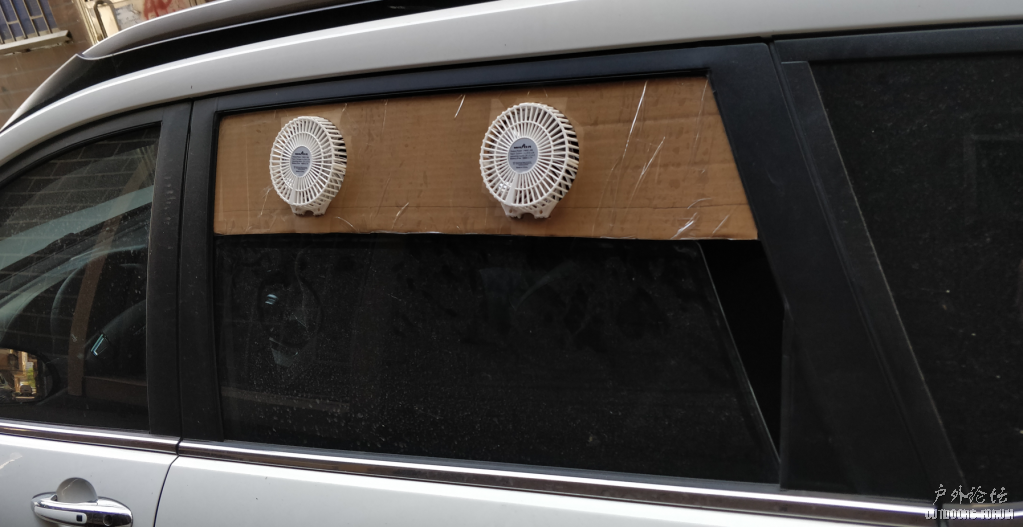

尝试方法1 - 窗边风扇
用现有的材料制作完成，风扇是5V风扇，自己还加了一个升压到9V的模块，风扇听起来转很快，当前觉得完美极了。后来实际睡觉的时候发现，吹进来的风湿气很大，只有吹到身上一小块地方是湿冷的，很难受，身子其它地方都很热，还是功率太小，太鸡肋。

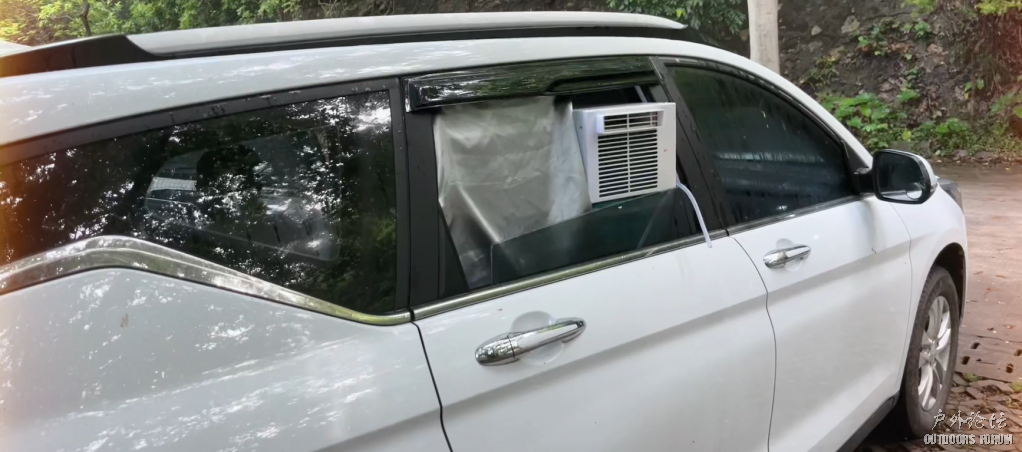

尝试方法2 – 蚊帐空调
优点：便宜，省电，露营睡觉很舒服；
缺点：空调很占地方，车里也要一个铁架撑高占地方，每次使用不方便，需要搬东西架高空调，很麻烦。

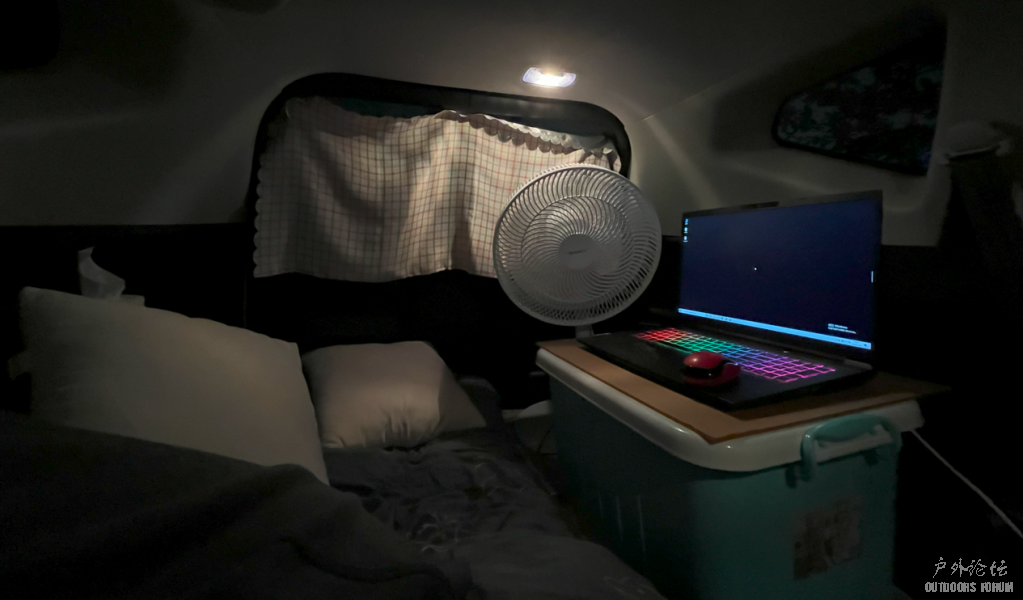

尝试方法3 – 家用风扇
优点：便宜，省电，安装方便，使用方便；
缺点：和车外不通风，晚上睡一晚下来车里很闷热。

小结
综合上面的方法，各有优缺点。空调缺点是占地方，车里要有东西架高放空调那更占地方了，每次使用也很不方便，需要搬东西架高。家用风扇缺点是无法和车外很好的通风。
看了论坛 @dying619 实现了原车通风，使用鼓风机进行通风。心想这是个很好的方案，使用方便，不占位置，这就很好。
我觉得可能这不是最终极的方案，我心中最终极的方案还是用蚊帐空调实现，它便宜省电舒服，蚊帐空调要做到好用的前提是不占过多的空间，需要使用的时候一键可以打开。

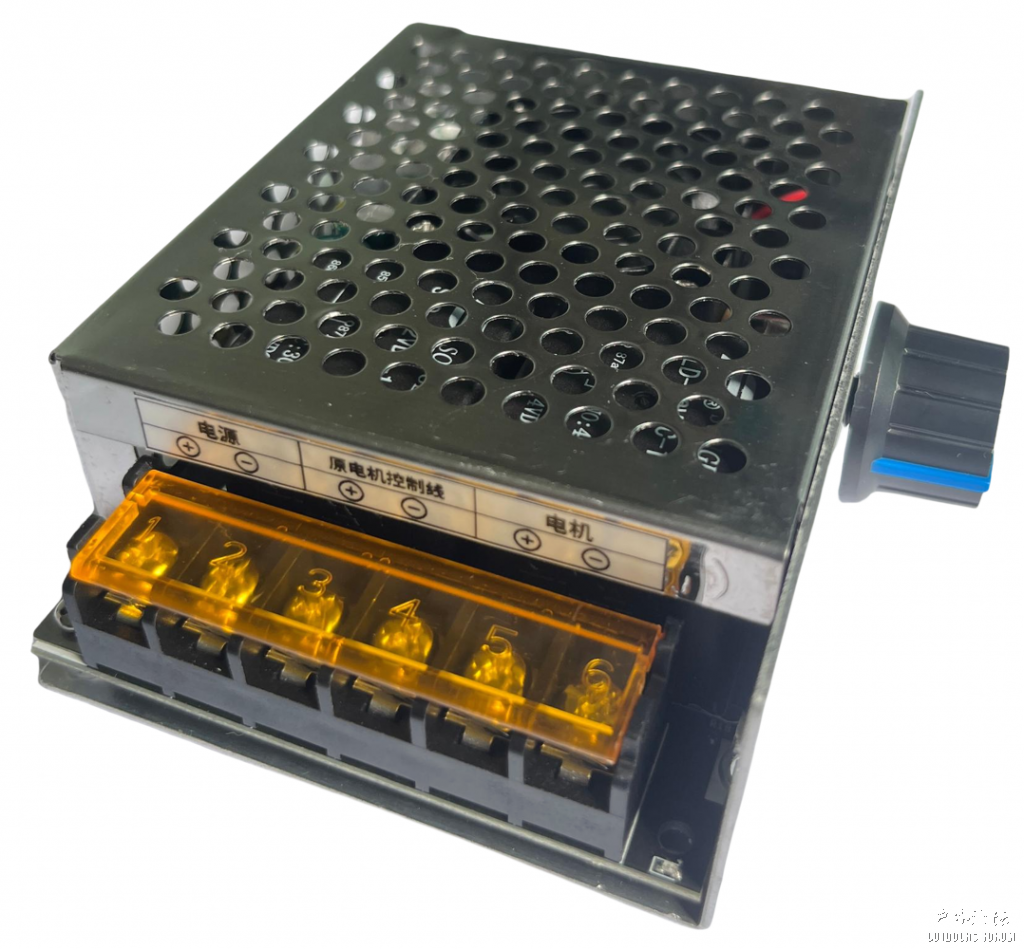

因为网上没有专用的鼓风机改装模块，接线都比较麻烦，所以我想着对床车这么有用的东西居然没有专用的模块。往着安装简单，无损安装方向，于是我就开发了这个汽车鼓风机调速器。

2、安装过程
2.1、材料准备

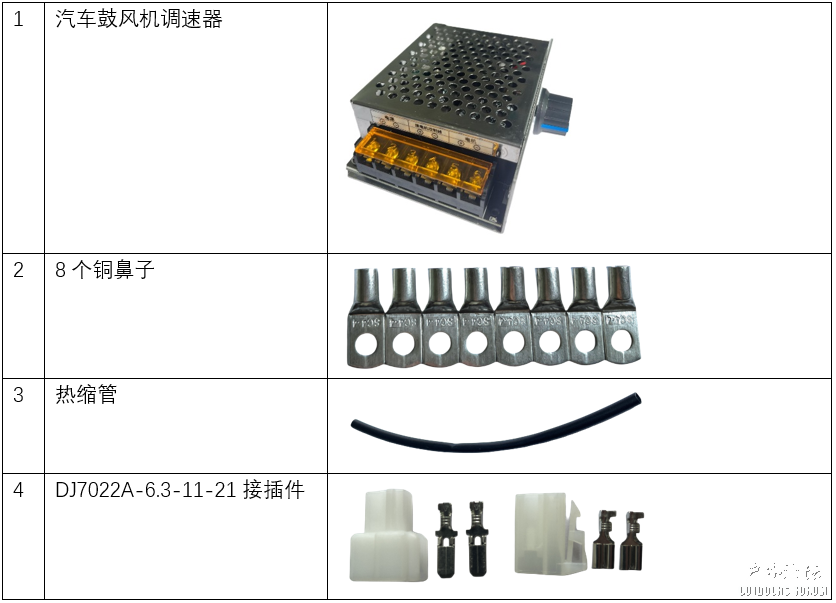

汽车鼓风机调速器配套的材料有：

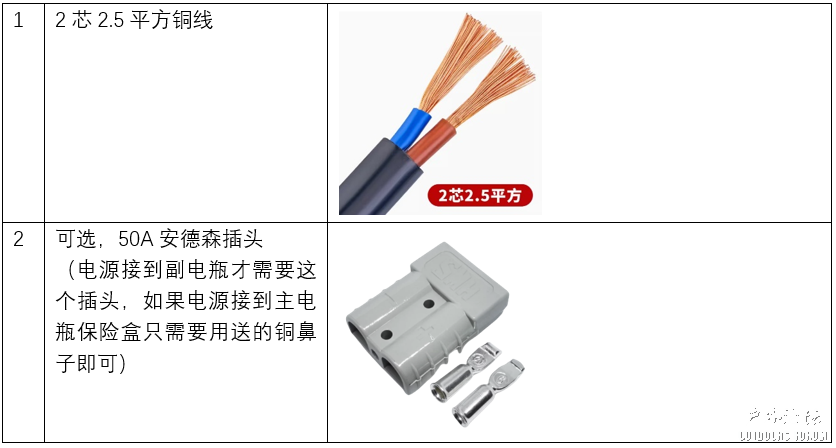

另外需要自备的材料有：

2.2、安装准备

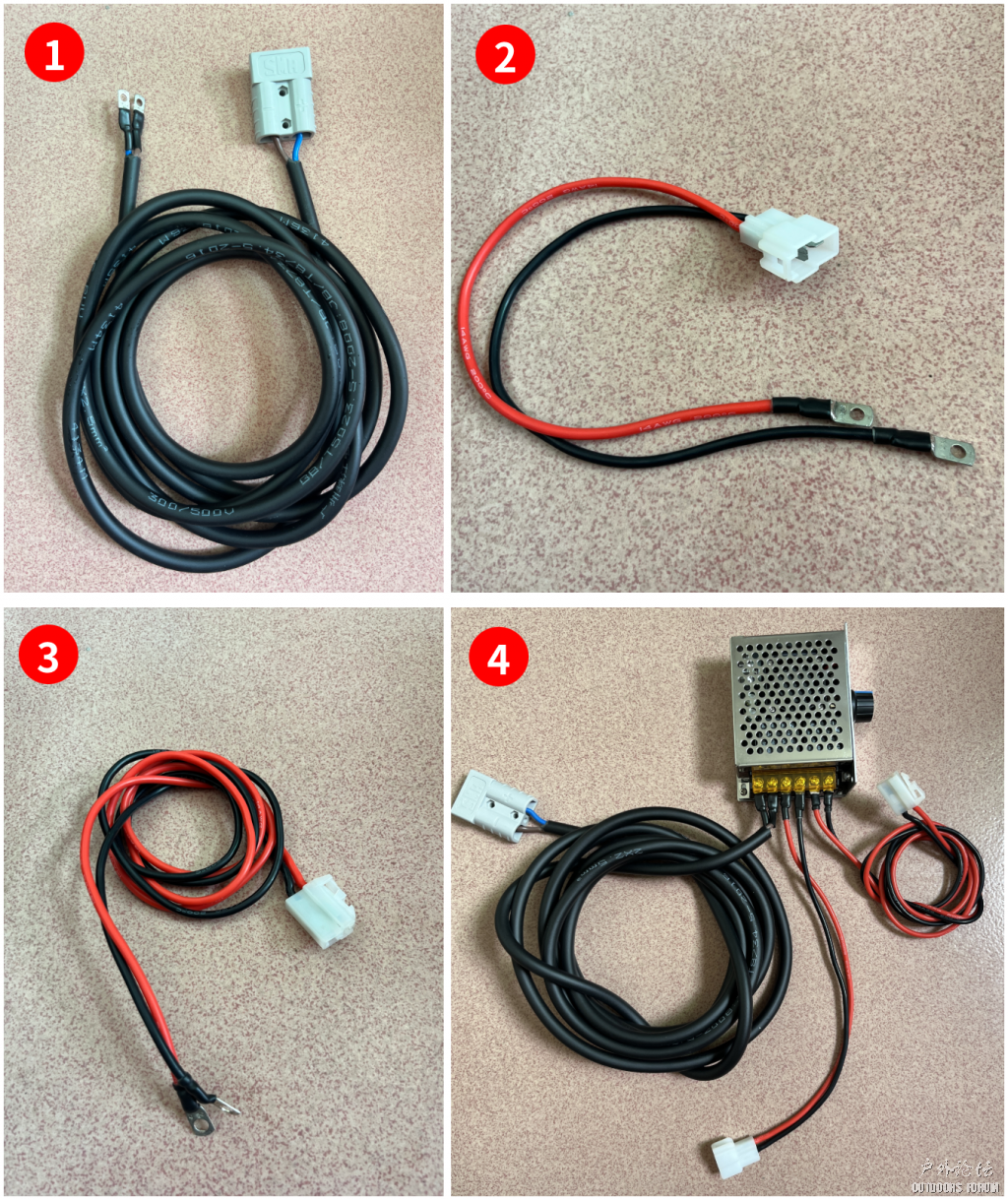

1. 制作电源线，压接铜鼻子和安德森插头。
2. 制作电机控制线，压接铜鼻子和接插件母头
3. 制作电机线，压接铜鼻子和接插件公头
4. 把电源线、电机控制线、电机线连接到调速器

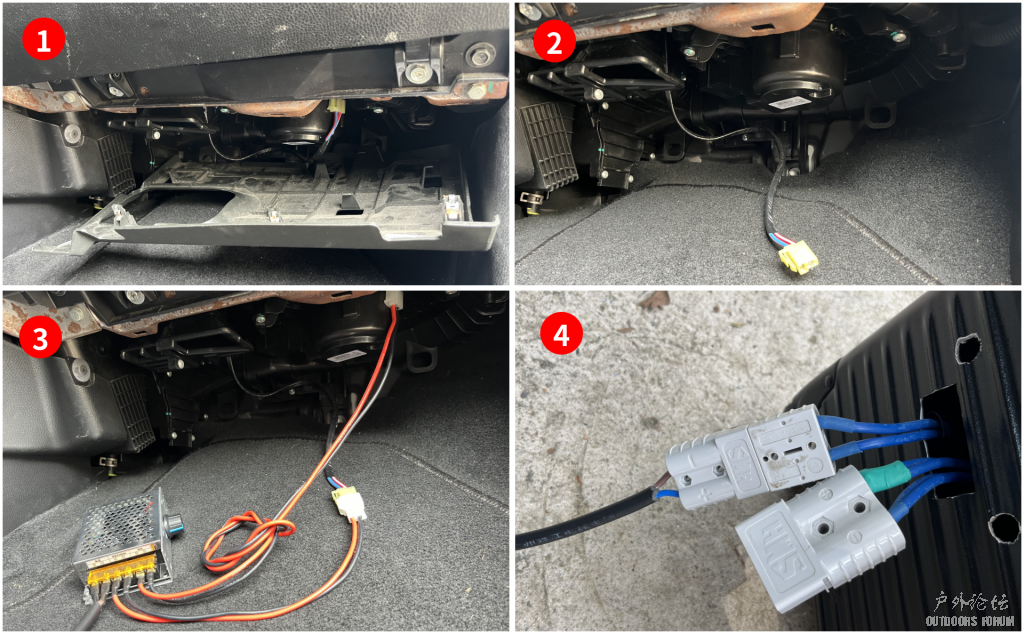

2.3、安装

1. 在副驾驶手套箱下，拆下电机盖板，盖板是用几个卡扣连接起来的，掰下来就行
2. 拔下原车电机控制线
3. 调速器连接原车电机控制线和电机
4. 连接电源

3、测试

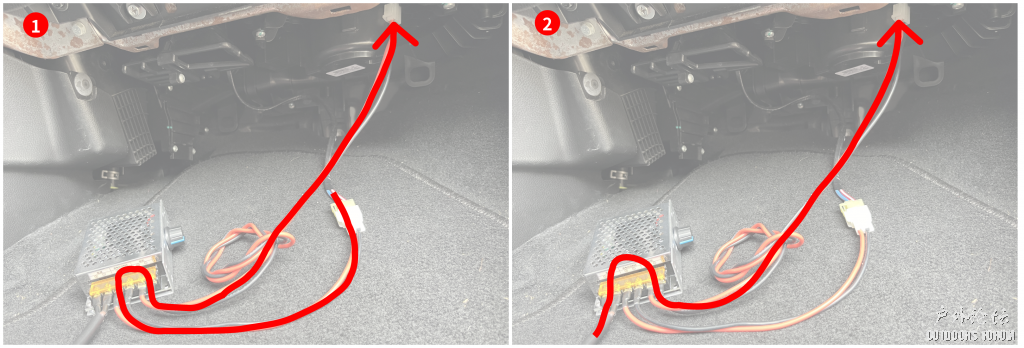

汽车鼓风机调速器原理是：
a. 当调速器不通电的时候，调速器内部是通过继电器常闭引脚直通的，也就是原车电机控制线直通电机，这时由原车控制鼓风机，看下图1.
b. 当调速器通电的时候，鼓风机由调速器控制。看下图2

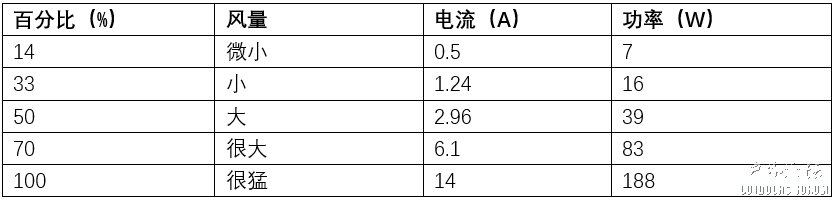

电流测试：

4、总结
风速开到50%的时候已经挺大风了，这个风量晚上休息已经足够了。按照一晚上10小时计算，那么1晚上需要消耗390WH电量（12V供电就是32.5AH）。如果使用汽车主电瓶供电，汽车主电瓶一般是60AH，也就是720WH。所以就算使用汽车主电瓶供电一晚上也是足够的。
那有人会问，既然使用汽车主电瓶供电，那为何不使用原车来控制鼓风机？直接使用原车来控制鼓风机时汽车的其它电气部件和传感器都是在工作模式，这样会额外消耗很多电量，还有寿命问题，而且容易造成电瓶亏电。
这个调速器还有低电压保护功能，当电瓶电压低于设定值，会自动关闭风扇，有效防止电瓶亏电。

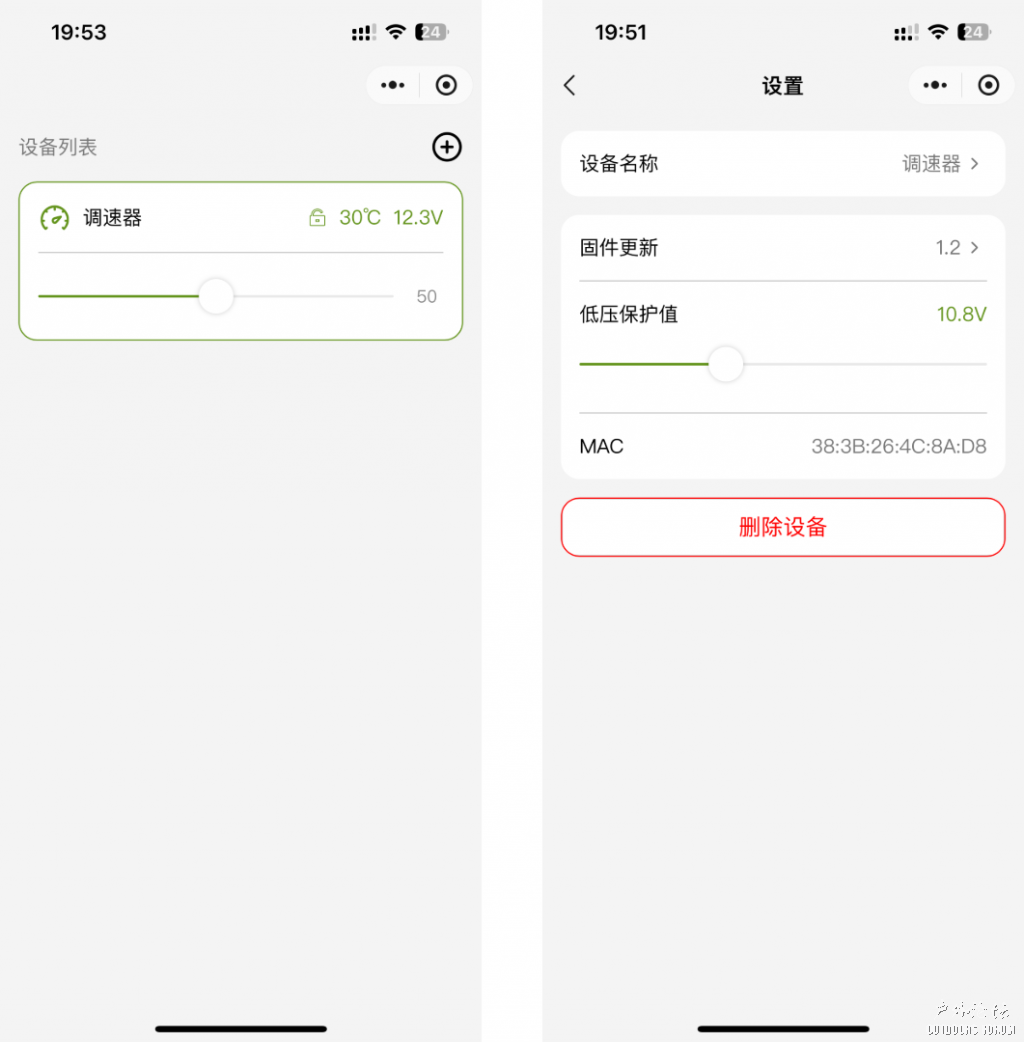

调速器还支持蓝牙控制，这样有的人在后备箱休息也能很方便控制。还支持OTA，后期根据需要可以解锁更多功能。比如无人值守周期打开鼓风机降低车里温度。

附录
1、汽车鼓风机安装视频安装视频

2、风量和电流的关系测试视频

tytygw · 发表于 2024-8-6 08:27:54

动手能力不是一般的强！学习收藏。

阳光天空 · 发表于 2024-8-6 09:08:16

不错，把车友的思路产品化了。

长风破浪 · 发表于 2024-8-6 10:00:26

这个牛啊，不是一般的牛

一块老姜 · 发表于 2024-8-6 10:16:42

HHH · 发表于 2024-8-6 10:34:27

谢谢大家

HHH · 发表于 2024-8-6 10:40:29

阳光天空发表于 2024-8-6 09:08- C" R8 t6 ?9 M- h- L+ ^4 {
不错，把车友的思路产品化了。

是的，dying619车友提供了思路

cn001 · 发表于 2024-8-6 11:08:57

本帖最后由 cn001 于 2024-8-6 11:27 编辑

太好了！！！
不知道我的混动crv是否可以一样的安装。

想要想要，在哪里买呢？

考虑主要用于床车睡觉通风使用：
1、使用手动控制：为方便，平时放在前排座椅底下，睡觉的时候拿到后排放平的床上来用，据此考虑布线。
2、不考虑手动控制，把控制器固定放置在某个稳当位置，只用手机控制。问题：控制器旋钮长期不关，行吗？

HHH · 发表于 2024-8-6 11:22:49

本帖最后由 HHH 于 2024-8-6 11:44 编辑

cn001 发表于 2024-8-6 11:08; g# B8 A$ b- A5 F- z- L: Y6 t9 _+ s
太好了！！！' Y5 C- O! m: O" o0 a
不知道我的混动crv是否可以一样的安装。

安装都是可以的，只需要注意那个电机接插件，每个车可能不一样，，我私信您

问题：控制器旋钮长期不关，行吗？
可以的，已经考虑到了的，长期不关主要有两个问题，
1，会误触发问题，小程序有个锁定电位器功能，锁定电位器后会电位器就不起作用了
2，功耗问题，模块做了低功耗处理，待机功耗是300uA。

如果很长时间不用，还是建议关闭电位器，电位器是带开关功能的

一路畅通 · 发表于 2024-8-6 12:33:38

好啊，玩出成果了？记得当时在床车论坛有人问，我还专门帮画过电路原理图。可惜那边论坛垮了，什么数据都没有了。
在tb搜到了网店，应该是唯一的，楼主对论坛车友有优惠吗？
